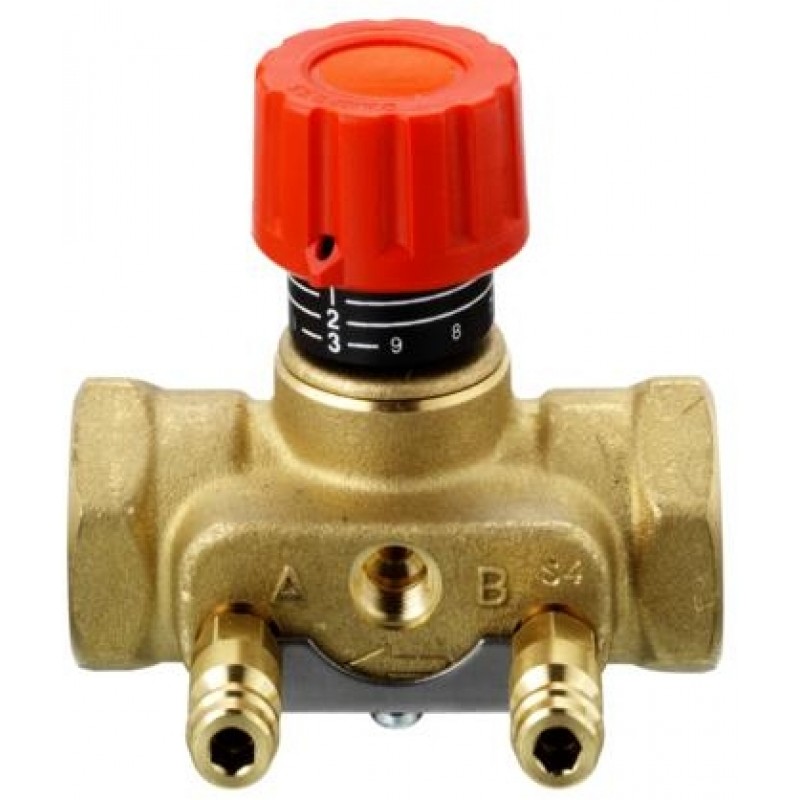

Danfoss ASV-I uzavírací, seřizovací, měřící a impulzní ventil DN32, vnitř. závit 003L7644

Popis

Danfoss ASV-I uzavírací, seřizovací, měřící a impulzní ventil DN32, vnitř. závit 003L7644

Není-li použit společně s ASV-P/PV, je nutno použít pro uzavření impulzního otvoru ucpávku 03L8174.
Měřicí koncovky jsou součástí ventilu, max.teplota vody 120°C; bez vypouštěcího kohoutu.

- DN 32
- PN 16
- Připojení 1 1/4" IG
- Kvs m3/h 6,3
- S vnitřním závitem

Ventil ASV-I v sobě zahrnuje funkci přednastavení průtoku a uzavíracího ventilu. Ventil je určen pro montáž do přívodu. Jednoduchou manipulací lze přednastavit požadovaný průtok v regulované větvi topného systému.

ASV-I se dodává s měřícími koncovkami pro měření průtoku v přívodu. Měřící koncovky jsou osazeny na těle ventilu stejně tak, jako otvor pro impulsní trubku pro propojení s ASV-PV. Pokud se použije ASV-PV společně s ASV-I, lze využít regulace diferenčního tlaku s kombinací limitace maximálního průtoku pro jednotlivé větve topného okruhu.

Poznámka: AG - vnější závit, IG - vnitřní závit

Obrázky se mohou lišit od originálního produktu/položky.
