HEIMEIER EMO TM 24V AC, 1m, (NC) elektrotermický pohon bez proudu uzavřeno 1868-00.500

Popis

  Vysoce výkonný proporcionální pohon
  Proporcionální termický pohon pro ventily TA-Modulator a TBV-CM
  poskytuje přesnou plynulou regulaci a vysokou třídu krytí. Ve spojení
  s radiátorovými ventily poskytují proporcionální pohony mnohem
  přesnější regulaci teploty v místnosti než regulátory s ON/OFF
  funkcí. Nový design zaručuje dlouhou životnost. Ukazatel pozice je
  viditelný ze všech stran a usnadňuje obsluhu. Velká uzavírací síla
  zaručuje spolehlivý provoz.
Oblast použití:
- Pro proporcionální regulaci teploty.
Napájecí napětí:
- 24 VAC +25% / -20%
- Frekvence 50-60 Hz
Elektrický příkon:
- Startovací ? 7 W
- Trvalý ? 3 W
- Startovací proud ? 250 mA
- Režim pohotovosti/spánku ? 25/2 mA
Řídicí napájení:
- Automatický rozpozná řídicí napájení podle zapojení kabelů.
- 0-10 V / 10-0 VDC
- 2-10 V / 10-2 VDC
- Ri = 100 k?
Rychlost přestavění:
- 30 s/mm
Uzavírací síla: 125 N
Zdvih:
- 4,7 mm; ukazatel pozice viditelný ze všech stran, adaptace na zdvih
  ventilu.
- Minimální zdvih ventilu musí být alespoň 1 mm.
Teploty:
- Max. teplota okolí: 50°C
- Min. teplota okolí: -5°C
- Max. teplota média: 120°C
- Skladovací teplota: -25°C – +70°C
Třída krytí:
- IP 54 v jakékoli pozici.
Třída ochrany:
- II, EN 60730
Certifikace:
- CE, EN 60730-2-14
Kabel:
- Délka: 0,8 m, 2 m nebo 5 m. 10 m na vyžádání.
- Připojovací kabel: 4 x 0,25 mm2.
- Konec kabelu je odizolován v délce 100 mm a konec každé žíly je
  bez izolace v délce 8 mm.
- Možnost volby kabeláže bez halogenů, třída požární B2ca – s1a, d1,
  a1 podle EN 50575.
Připojení k ventilu:
- Rýhovaná matice se závitem M30x1,5.
Těleso:
- Nárazu odolný plast PC/ABS, bílá RAL 9016.

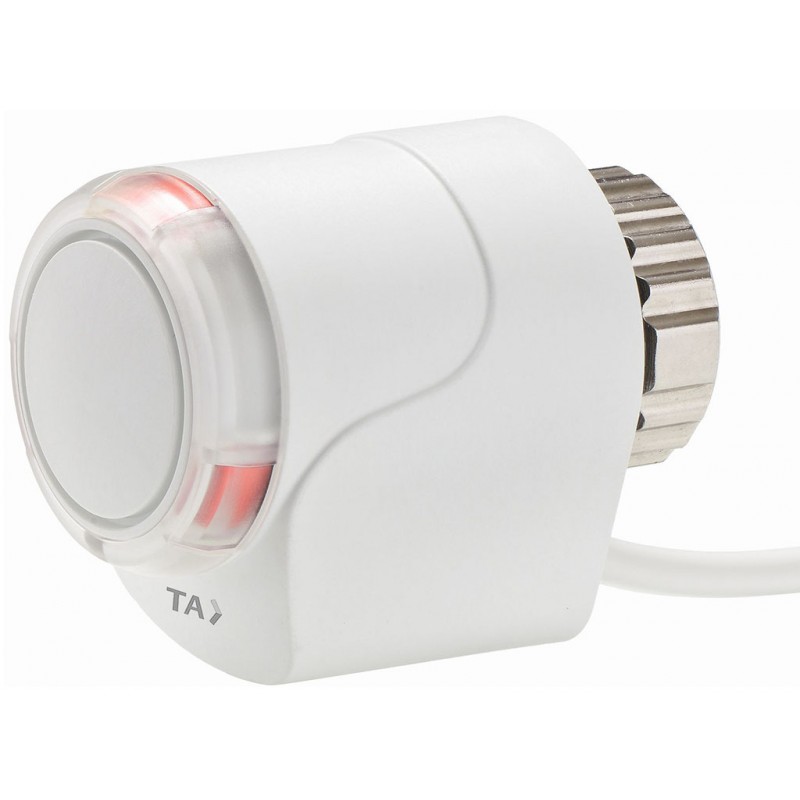

  ilustrativní foto

Obrázky se mohou lišit od originálního produktu/položky.
