HEIMEIER rad. ventil s obráceným směrem toku 1/2", s nastavením, rohový 9103-02.000

Popis

HEIMEIER rad. ventil s obráceným směrem toku 1/2", s nastavením, rohový 9103-02.000

Provedení: s plynulým přesným nastavením (V-exact II)

Radiátorové ventily pro obrácený směr toku mohou být použity ve dvoutrubkových soustavách při záměně přívodního a vratného potrubí (projevuje se klepáním ventilové vložky). Ventil lze také instalovat do vratného potrubí u vysoko položených otopných těles.

Technický popis

Použití:
Vytápěcí a chladicí soustavy

Funkce:
Regulace
Plynulé nastavení (V-exact II)
Uzavírání
Ochrana před klepáním ventilu při záměně přívodního a vratného potrubí

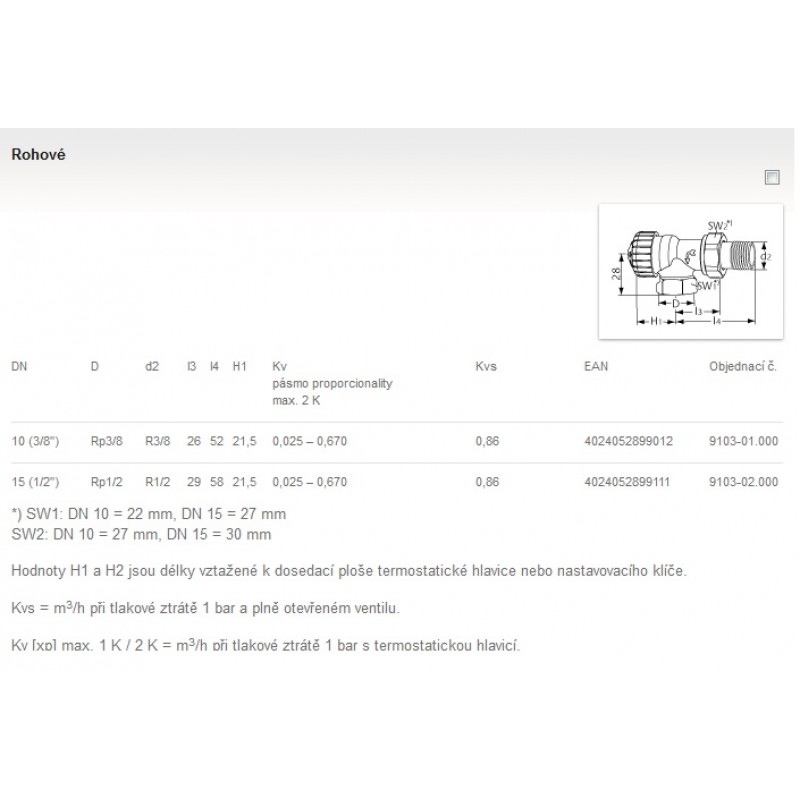

Rozměry:
DN 10-15

Tlaková třída:
PN 10

Teplota:
Maximální provozní teplota: 120 °C, s montážní krytkou nebo pohonem max. 100 °C.
Minimální provozní teplota: -10 °C

Materiál:
Těleso ventilu: koroziodolný bronz
O-kroužky: EPDM
Kuželka ventilu: EPDM
Zpětná pružina: nerez
Ventilová vložka: mosaz, PPS
Kompletní ventilová vložka může být vyměněna pomocí montážního přípravku IMI Heimeier bez vypouštění soustavy.
Dřík: z nerezové oceli se dvěmi těsnícími O kroužky. Vnější O-kroužek lze vyměnit pod tlakem.

Povrchová úprava:
Tělo ventilu a šroubení jsou poniklované

Značení:
THE, šipka směru toku, DN a označení-II.
Bez nastavení: Černá ochranná krytka. Matice ucpávky označena černou barvou.
S přednastavením: Bílá montážní krytka.

Připojení potrubí:
Ventil je určen pro připojení k závitovým trubkám nebo pomocí svěrného šroubení k měděným, přesným ocelovým a vícevrstvým trubkám (pouze DN 15).

Připojení pro termostatické hlavice a pohony:
IMI Heimeier M30x1.5

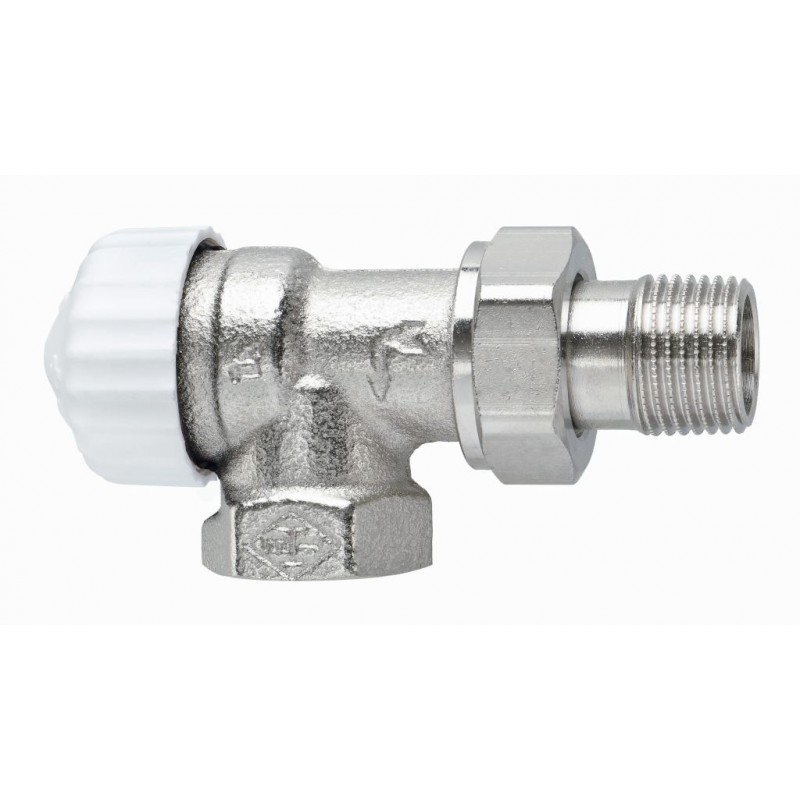

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
