HEIMEIER radiátorový ventil samotížný DN 15-1/2" přímý, plošně těsnicí 2276-02.000

Popis

HEIMEIER radiátorový ventil samotížný DN 15-1/2" přímý, plošně těsnicí 2276-02.000

Plošně těsnicí!

Terrmostatický ventil bez nastavení

Radiátorové ventily s velmi malým odporem jsou vhodné pro soustavy s malými teplotními spády, jednotrubkové soustavy nebo dvoutrubkové samotížné soustavy.

Technický popis

Použití: Vytápěcí a chladicí soustavy

Funkce:
Regulace
Uzavírání

Rozměry: DN 10-32
Tlaková třída: PN 10

Teplota:
Maximální provozní teplota: 120 °C, s montážní krytkou nebo pohonem max. 100 °C.
Minimální provozní teplota: -10 °C

Použité materiály:
Těleso ventilu: koroziodolný bronz
O-kroužky: EPDM
Kuželka ventilu: EPDM
Zpětná pružina: nerez
Ventilová vložka: mosaz
Kompletní ventilová vložka může být vyměněna pomocí montážního přípravku IMI Heimeier bez vypouštění soustavy (DN 10, DN 15).
Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky. Vnější O-kroužek lze vyměnit pod tlakem.

Povrchová úprava:
Tělo ventilu a šroubení jsou poniklované

Značení:
THE, kód země, šipka směru toku, DN a označení KEYMARK.
Modrá ochranná krytka. Matice ucpávky modrá (DN 10 a 15).
KEYMARK-certifikované termostatické ventily a hlavice viz technický prospekt ,,Termostatické hlavice".

Připojení potrubí:
Těleso je určeno pro připojení k závitovým trubkám nebo pomocí svěrného šroubení k měděným, přesným ocelovým a vícevrstvým trubkám (pouze DN 15). Provedení s vnějším závitem umožňuje připojení k plastovým trubkám při použití vhodného svěrného šroubení.

Připojení pro termostatické hlavice a pohony: IMI Heimeier M30x1.5

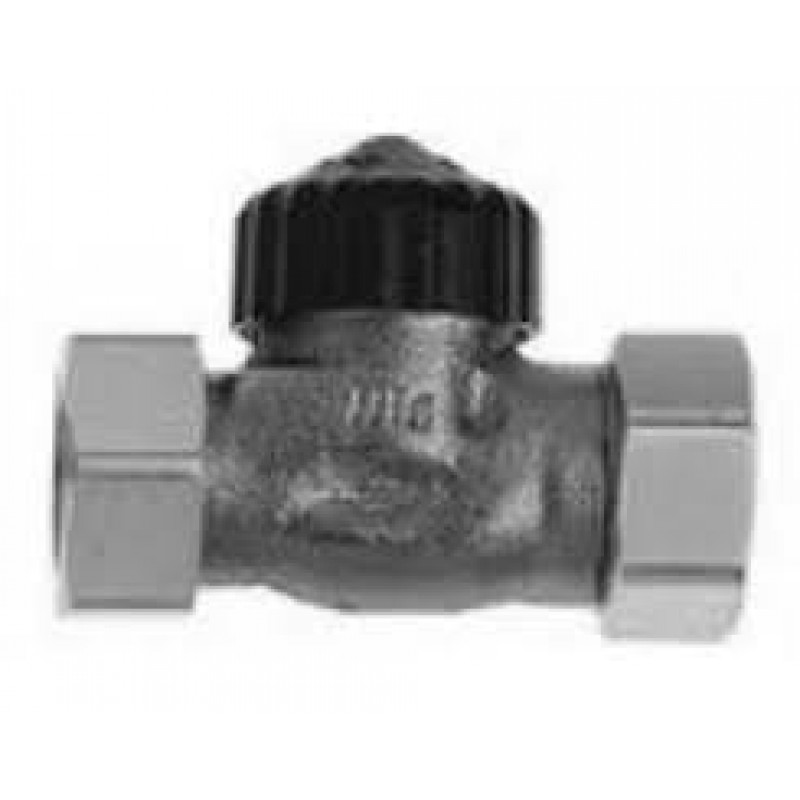

ILUSTRAČNÍ FOTO

Specifikace

Parametry
Připojení	1/2"
Provedení	Přímý
Typ	Samotížný
