Kermi deskový radiátor VM se středovým připojením 22 600 / 1100 FTM220601101L1K

Popis

Přiojení: středové
Materiál: Ocel
Typ: 22
- deskové otopné těleso s vestavěným ventilem a spodním středovým připojením
- otopné těleso dvoudeskové, dvě rozšířené přestupní plochy

Profilované deskové otopné těleso s přednostně vytápěnou čelní deskou - systém Therm X2, vestavěnou ventilovou vložkou a spodním středovým připojením. U vícedeskových provedení s efektem prvotního nahřátí čelní desky pro zvýšení účinnosti a zlepšení tepelné pohody. Těleso je vyrobeno z ocelového plechu tl. 1,25 mm. Typy 11-33 mají boční a horní zakrytování. Na zadní straně jsou přivařeny upevňovací lamely - 4 ks pro délky do 1600 mm (včetně), 6 ks pro délku 1800 mm a větší. Ventilová vložka V3K je z výroby přednastavena podle jmenovitého výkonu.

Součástí dodávky tělesa je upevňovací sada (závrtné konzole + příslušenství).

Materiál:ocelový plech St 12.03, tl. 1,25 mm
Vestavěný ventil:ventilová vložka V3K
Hlavice ventilu:standardní M30x1.5
Nejvyšší přípustný provozní přetlak:1.0 MPa
Nejvyšší přípustná provozní teplota:110 °C
Připojovací závit:2 x G3/4'' vnější
Způsob připojení:středové připojení,ventil vlevo
Součinitel odporu:?T=2,500 (DN 15)

Teplotní exponent n = 1,293
Teplotní spád: 75/65/20 °C
Hmotnost tělesa = 34,500 kg/m
Vodní objem = 6,300 l/m
Přestupní plocha = 7,420 m2/m
Hloubka B = 100 mm
Připojovací rozteč h = 50 mm

Výška H = 600 mm
Délka: 1100 mm
Tepelný výkon: 1833 Q (W)

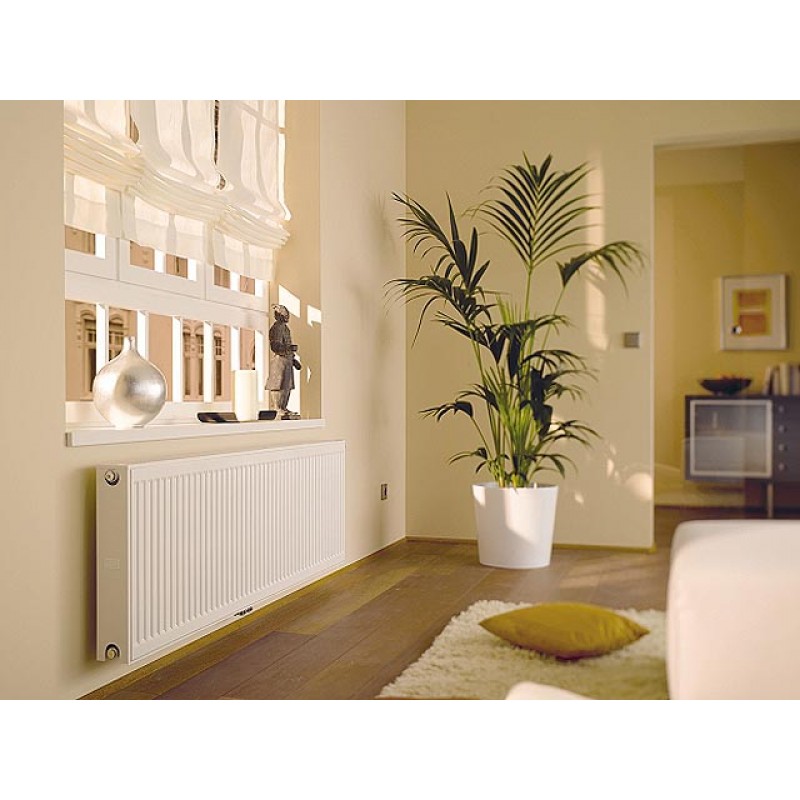

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
