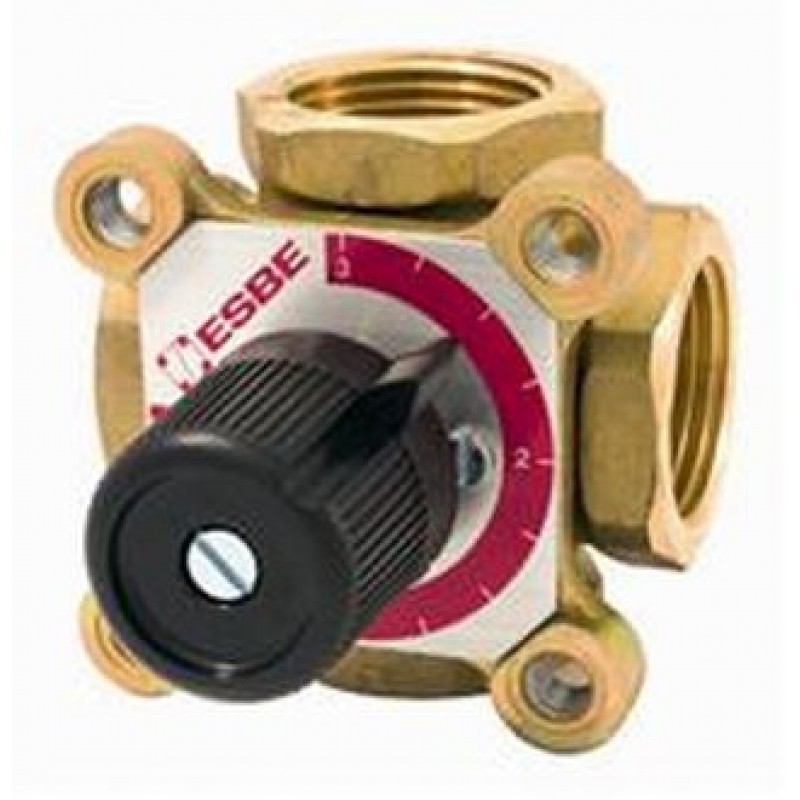

ESBE 5 MG 32 směšovací ventil, RP 1 1/4", DN: 32, KVS: 18 m3/hod 11005300

Popis

ESBE 5 MG 32, RP 1 1/4", DN: 32, KVS: 18 m3/hod 11005300

Rotační směšovací ventily - Řada 5MG
Kompaktní otočné směšovací ventily řady 5MG jsou vyrobeny z mosazi, tlaková třída PN 10. Dostupné v dimenzích od 25-32 mm, připojení vnitřním závitem.

Popis
Kompaktní směšovací ventily řady 5MG s 5 vstupy jsou k použití pro aplikace topení, směšování a stratifikaci vody v akumulační nádrži. Ventily jsou standardně opatřeny
knoflíkem pro manuální ovládání. Toto je jednoduchý provoz s použitím pohonu ESBE 92P4 nebo 95-270M (čísla výrobků 1255 04 00, 1205 33 00) nebo ovladačů řady 90C.
Stupnice pod knoflíkem je potištěna oboustranně a může být umístěna libovolně po dráze otáčení srdce klapky.

Funkce
V případě použití k mixování se 4 vstupy ventil směšuje medium z různých zdrojů tepla. V případě užití ventilu k rozdělování jsou vstupy ventilu napojeny do jednotlivých
vrstev akumulační nádoby.

Servis a údržba
Všechny hlavní části ventilu jsou vyměnitelné. Těsnění srdce ventilu je složeno ze 2 kusů O-kroužků, horní je vyměnitelný bez nutnosti vypustit aplikaci, systém však musí být odtlakován.

Příklady instalací
Všechny příklady instalací mohou být obráceny.

Obrázky se mohou lišit od originálního produktu/položky.
