Grundfos čerpadlo oběhové UPS 50-30F B PN6/10 3x400-415V 50Hz 96402012

Popis

Grundfos čerpadlo oběhové UPS 50-30F B PN6/10 3x400-415V 50Hz 96402012

UPS 50-30 F B
Čerpadlo je v provedení se zapouzdřeným rotorem, tj. čerpadlo a motor tvoří kompaktní jednotku bez hřídelové ucpávky, vybavenou pouze dvěma těsnicími kroužky.

Ložiska jsou mazána čerpanou kapalinou.
Aby se předešlo problémům spojeným s likvidací
výrobku, bylo při výrobě použito co nejméně
druhů materiálu.

Charakteristika čerpadla :
- 3 motor
- keramická radiální ložiska
- grafitová axiální ložiska
- nerezocelová izolační membrána rotoru
- těleso statoru z hliníkové slitiny
- těleso čerpadla z Bronz
- stator se zabudovaným termospínačem

Motor je 3-fázový motor.

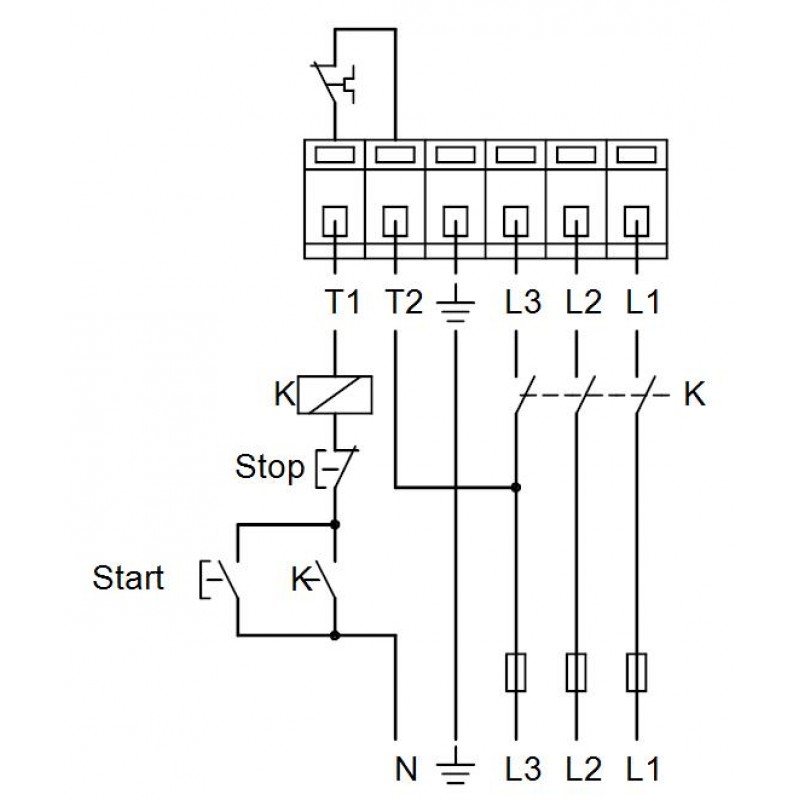

Čerpadla se dodávají včetně standardního
modulu umístěného ve svorkovnici.
Standardní modul musí být připojen na elektr.
síťovou přípojku přes externí stykač.

Techn.:
Počet otáček: 3
Max. dopravní výška: 30 dm
Schval. značky na typovém štítku: CE,TSE,GOST2

Materiály:
Těleso čerpadla: Bronz
DIN W.-Nr. 2.1176.01
ASTM B-271
Oběžné kolo: Korozivzdorná ocel
DIN W.-Nr. 1.4301
AISI 304

Instalace:
Rozsah okolní teploty: 0 .. 40 °C
Max. provozní tlak: 10 bar
Standardní příruba: DIN
Potrubní přípojka: DN 50
PN pro potrubní přípojku: PN 6 / PN 10
Vzdálenost mezi sacím a výtlačným hrdlem: 280 mm

Kapalina:
Čerpaná kapalina: Voda
Rozsah teploty kapaliny: -10 .. 120 °C
Teplota kapaliny: 20 °C
Hustota: 998.2 kg/m3

Elektrické údaje:
Příkon pro otáčkový stupeň 1: 90 W
Příkon pro otáčkový stupeň 2: 100 W
Příkon pro otáčkový stupeň 3: 160 W
Frekvence el. sítě: 50 Hz

Jmenovité napětí: 3 x 400-415 V
El. proud pro otáčky 1: 0.21 A
El. proud pro otáčky 2: 0.22 A
Proud - otáčky 3: 0.52 A
Cos phi při otáčkovém stupni 1: 0,62
Cos phi při otáčkovém stupni 2: 0,66
Cos phi otáčky 3: 0,44
Krytí (IEC 34-5): X4D
Třída izolace (IEC 85): F
Motorová ochrana: Kontakt
Teplotní ochrana: externí
Řídící jednotky:
Relé: Bez relé
Poloha svorkovnice: 1.30H

Jiné:
Čistá hmotnost: 20.7 kg
Hrubá hmotnost: 24.9 kg
Přepravní objem: 0.034 m3

Obrázky se mohou lišit od originálního produktu/položky.
