HEIMEIER radiátorový ventil Standard DN 15 axiální s vnějším závitem 2235-02.000

Popis

HEIMEIER radiátorový ventil Standard DN 15 axiální s vnějším závitem 2235-02.000

S vnějším závitem G 3/4.

Radiátorové ventily Standard jsou určeny pro soustavy s nuceným oběhem s běžnými teplotními spády. Dvojitý O-kroužek a těleso ventilu z korozivzdorného bronzu je zárukou dlouhé životnosti bez nutnosti údržby.

Technický popis

Použití: Vytápěcí a chladicí soustavy
Funkce: Regulace, uzavírání
Rozměry: DN 10-32
Tlaková třída: PN 10

Teplota:
Maximální provozní teplota: 120°C, s montážní krytkou nebo pohonem max. 100 °C, s lisovacím připojením max. 110°C.
Minimální provozní teplota: -10°C

Použité materiály:
Těleso ventilu: koroziodolný bronz.
O-kroužky: EPDM
Kuželka ventilu: EPDM
Zpětná pružina: nerez
Ventilová vložka: mosaz

Kompletní ventilová vložka může být vyměněna pomocí montážního přípravku bez vypouštění soustavy (DN 10 - DN 20).

Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky. Vnější O-kroužek lze vyměnit pod tlakem.
Povrchová úprava: Tělo ventilu a šroubení jsou poniklované

Značení:
THE, kód země, šipka směru toku, DN a označení KEYMARK. Označení-II.
Černá ochranná krytka. Matice ucpávky u DN 10-20 je označena černou barvou.

Normy:
Ventily splňují následující požadavky:
– KEYMARK certifikace a zkoušky podle DIN EN 215
KEYMARK-certifikované termostatické hlavice a ventily viz technický prospekt ,,Termostatické hlavice".

Připojení potrubí:
Těleso je určeno pro připojení k závitovým trubkám nebo pomocí svěrného šroubení k měděným, přesným ocelovým a vícevrstvým trubkám (pouze DN 15). Provedení s vnějším závitem umožňuje připojení k plastovým trubkám při použití vhodného svěrného šroubení. Provedení s lisovacím připojením Viega (15 mm) s SC-Contur jsou vhodná pro měděné trubky, nerezové trubky Viega Sanpress a ocelové trubky Prestabo.

Připojení pro termostatické hlavice a pohony: IMI Heimeier M30x1.5

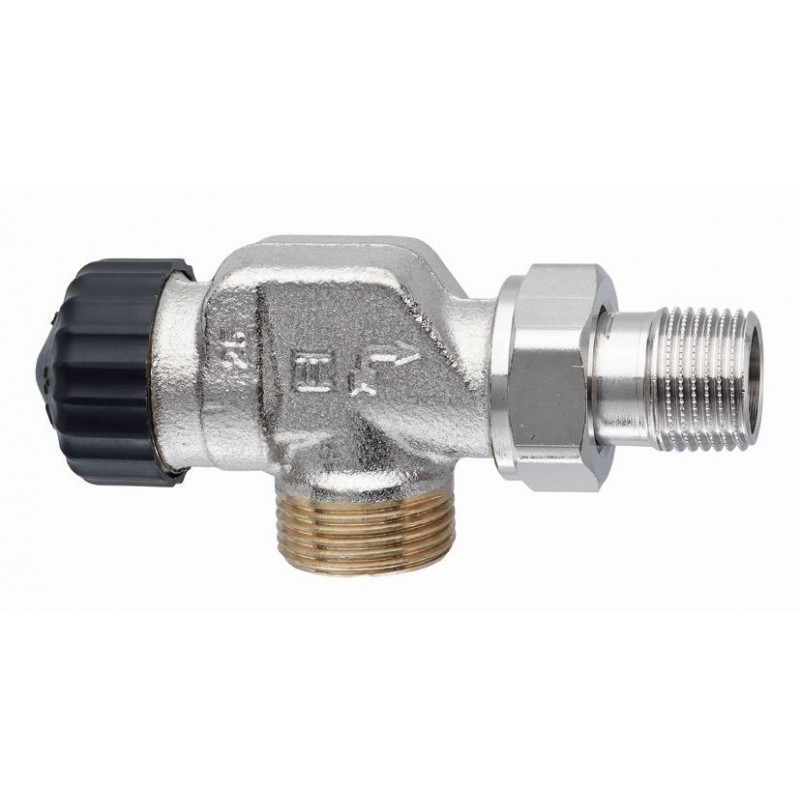

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
