ACO ShowerDrain S sprchový žlab 1200 x 64 mm 9010.75.14

Popis

ACO ShowerDrain S sprchový žlab 1200 mm 9010.75.14

Instalační výška (po horní hranu příruby): 64 mm/DN 40, vodní uzávěra 34 mm

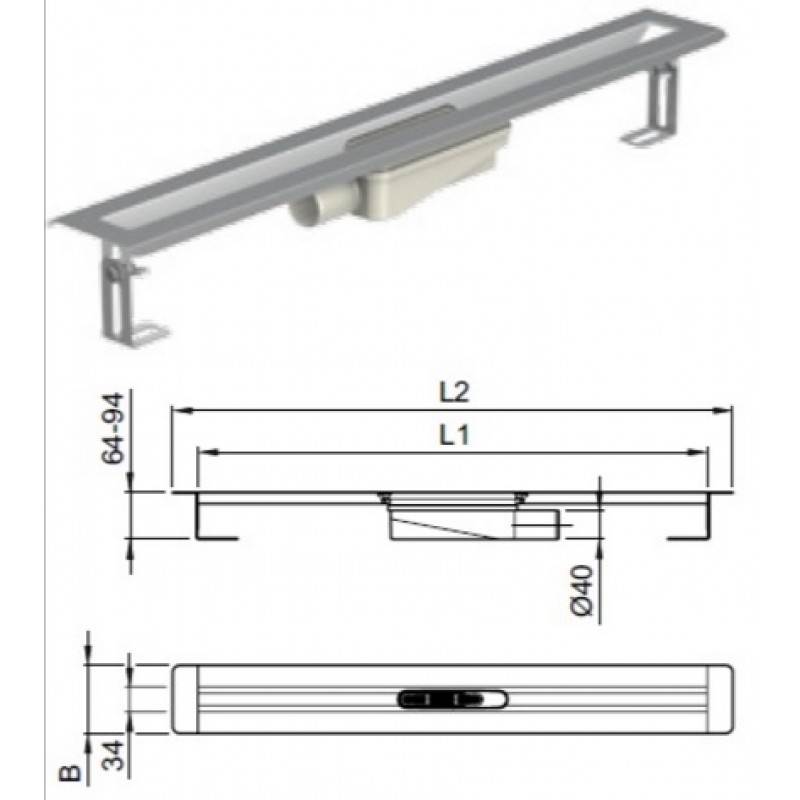

Rozměry L1 [mm] L2 [mm] B [mm] : 1200 x 1260 x 94
Hlavní výhody: minimální stavební výška: 55mm, po horní hranu příruby.
Splňuje požadavky všech stupňů protihlukové ochrany (I-III v souladu s VDI 4100).
Částečně vyjímatelný sifon pro optimální čištění.
Standardní délka 1500 mm: splňuje požadavky normy DIN 18040 (bezbariérová konstrukce). Viditelná šířka žlabu pouze 2 cm .

Materiál: nerezová ocel, materiál třídy 304
Třída zatížení: splňuje požadavky K3
Vnitřní šířka žlabu: 34 mm
Průtoky:
0.5 l/s bez vodní hladiny na podlaze (DN 50/DN 40)
0.8 l/s s 20 mm vodní hladiny (DN 50 dle EN 1253)
0.65 l/s s 20 mm vodní hladiny (DN 40 dle EN 1253)
0.35 l/s bez vodní hladiny na podlaze (DN 32)
0.55 l/s s 20 mm vodní hladiny (DN 32 dle EN 1253)
Přípojka výtoku:
vhodné pro všechny hrdlové potrubní systémy.
Velikost výtoku: DN 32/DN 40/DN 50
Vzhled příruby: trvalou součástí žlabu, speciální nátěr, pro optimální spojení s hydroizolační stěrkou
Typy přírub: podlahová

Přizpůsobení síle dlažby: Individuálně pomocí použitím vymezovacích podložek, od 11 po 22 mm Kompletnost: připraveno pro instalaci, vč. sítka na vlasy
Ochrana proti hluku: zvukově-izolační materiál standardně součástí balení
Celková stavební výška:
55 mm (pro vodní uzávěru 25 mm)
64 mm (pro vodní uzávěru 34 mm)
80 mm (pro vodní uzávěru 50 mm)
Výšková stavitelnost: 30 mm s použitím výškově nastavitelných nohou
Instalace: : v místnosti

Pro spolehlivé odvodnění jsou žlaby delší než 1 000 mm dodávány se dvěmi odtokovými vpustmi. Všechny potřebné tvarovky pro spojení odtoků jsou součástí dodávky žlabu.

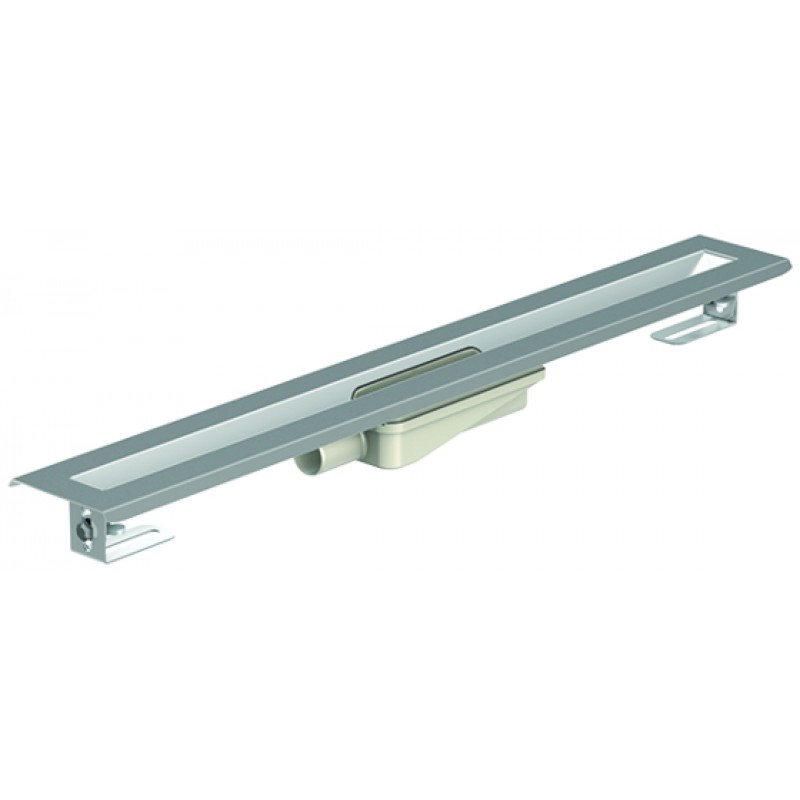

Ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
