HEIMEIER Multibox RTL s omezovačem teploty, bílý 9304-00.800

Popis

HEIMEIER Multibox RTL s omezovačem teploty, bílý 9304-00.800

Barva: Kryt a RTL termostatická hlavice bílá (RAL 9016)

Individuální přímočinná regulace okruhů podlahového vytápění

Multibox je určen pro regulaci podlahového nebo stěnového vytápění nebo pro kombinaci podlahového vytápění a vytápění otopnými tělesy. Kryt umožňuje korekci montážní pozice v rozsahu 6° na každou stranu. Uchycení krytu je skryto. Barevné provedení v bílé barvě nebo chrom. Základní box lze snadno upevnit do různých stavebních kontrukcí a kompenzovat hloubku uložení v rozmezí do 30 mm.

Technický popis

Použití:
Pro vytápěcí sytémy, podlahové a stěnové vytápění, kombinované okruhy s otopnými tělesy.

Funkce:

Multibox K:
Individuální regulace dle teploty v místnosti
Nastavení (V-exact II)
Uzavírání
Odvzdušnění

Multibox RTL:
Individuální regulace dle max. teploty zpátečky
Nastavení
Uzavírání
Odvzdušnění

Multibox K-RTL:
Individuální regulace dle teploty v místnosti a max. teploty zpátečky
Nastavení (V-exact II)
Uzavírání
Odvzdušnění

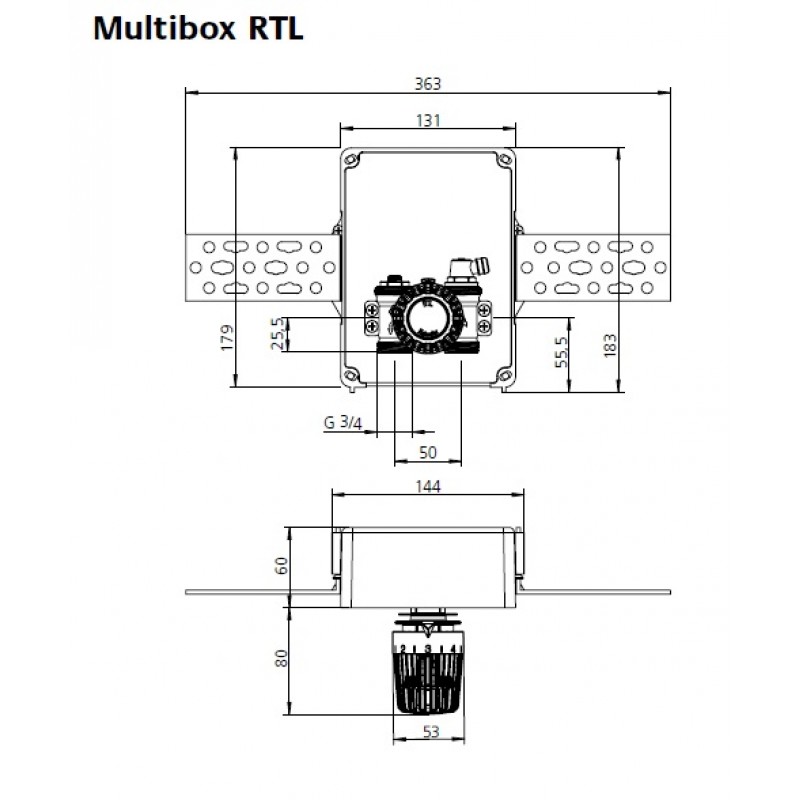

Rozměry:
Těleso ventilu DN 15.
Hloubka montážní skříně je 60 mm.
Flexibilní instalaci umožňuje variabilní vzdálenost mezi montážní skříní a krytem (až do 30 mm).
Vymezovací šrouby navíc dovolují korekci odchylky od svislé montáže v rozsahu až do 6° na každou stranu.
Viz. Rozměry.

Tlaková třída:
PN 10

Rozsah nastavení:
Termostatická hlavice K: 6 °C až 28 °C
Omezovač teploty zpětné teplonosné látky (RTL): 0 °C až 50 °C
Teplota:
Maximální provozní teplota: 90°C
Minimální provozní teplota: 2°C
U všech provedení Multiboxu je nutné předem zkontrolovat a případně upravit teplotu přívodní teplonosné látky tak, aby vyhovovala hygienickým a bezpečnostním předpisům pro podlahové vytápění.
Viz. Informace!

Materiál:
Těleso ventilu: koroziodolný bronz.
O-kroužky: EPDM
Kuželka ventilu: EPDM
Zpětná pružina: nerez
Ventilová vložka: mosaz, PPS (polyfenylsulfid)
Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky. Vnější O-kroužek lze vyměnit pod tlakem.
Plastické části z ABS a PA.
Teplotní čidlo: termostatická hlavice K s kapalinovým čidlem.Omezovač teploty zpátečk RTL plněný roztažitelným médiem.

Povrchová úprava:
Všechny varianty jsou dodávány s krytem a viditelnou stupnicí nastavovaných hodnot na hlavicích. Volitelně v bílém (RAL 9016) nebo chromovaném provedení.

Značení:
TAH, směr toku, II-značka.
Připojení potrubí:

Připojovací závit G3/4" s eurokonusem odpovídá svěrným šroubením pro plastové, vícevrstvé, měděné a přesné ocelové trubky.

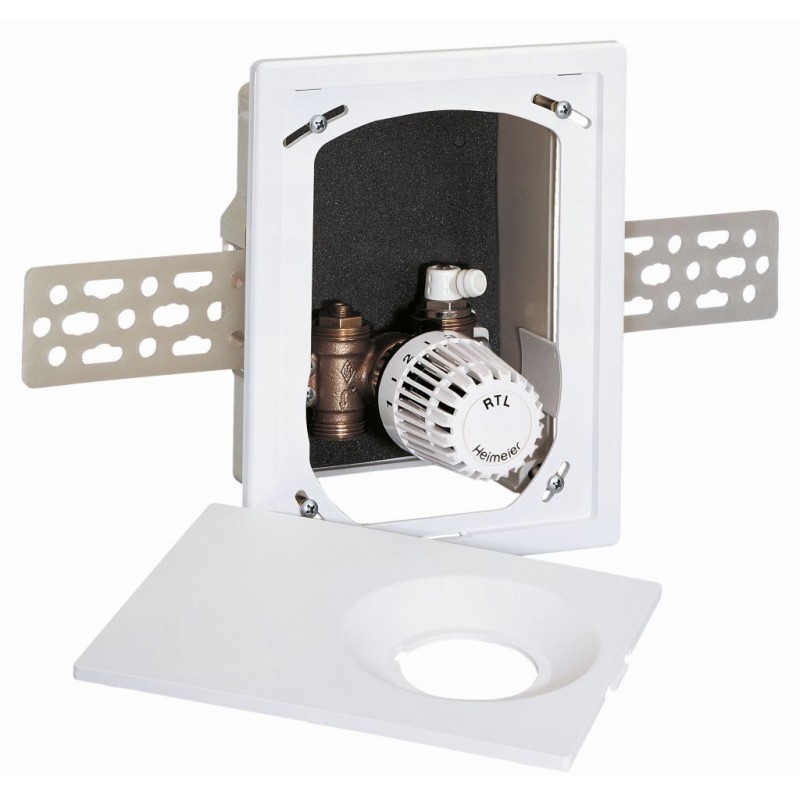

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
