PROTHERM O1 odbočka pravoúhlá průměr 60/100 mm s víkem 2841

Popis

PROTHERM O1 odbočka pravoúhlá průměr 60/100 mm s víkem 2841

Popis:
Odlévaná odbočka tříramenná je určená k využití jako odvodňovací nebo kontrolní díl trasy souosého potrubí sání a výfuku průměr 60/100mm.

Upozornění:
Volný konec odbočky se zaslepuje víkem „V1“, které se
dodává samostatně.

Upozornění:
Odbočku pravoúhlou „O1“ nelze napojit přímo na žádné koleno ani na komínovou sestavu „S3“. Mezi tyto komponenty a odbočku „O1“ je vždy potřeba vložit alespoň krátký kus rovné trubky.

Tlaková ztráta:
0,5 Em v přímém směru
1 Em při odbočování

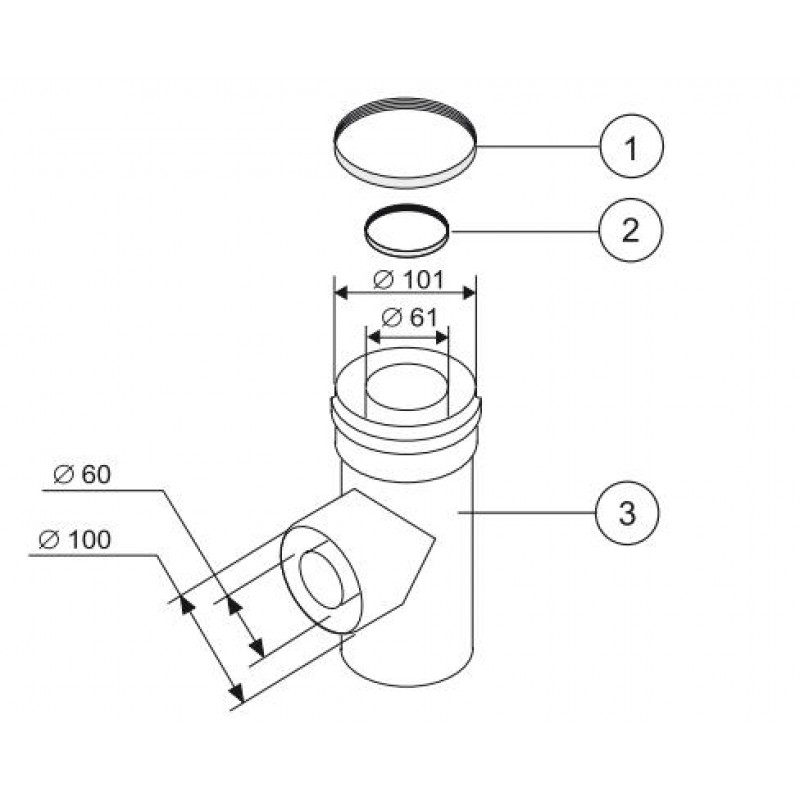

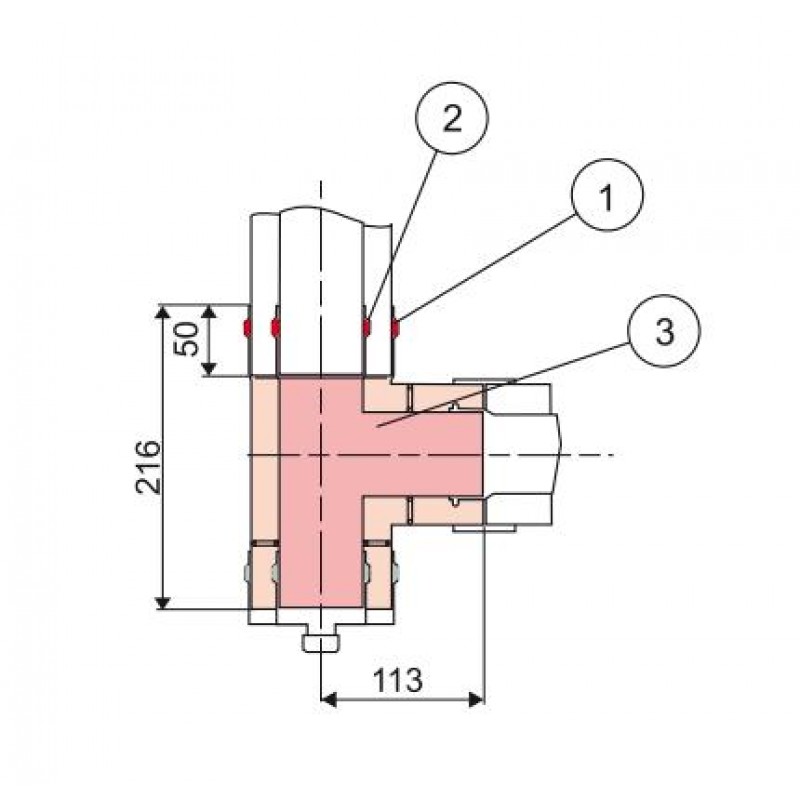

Obsah sestavy:
1 1× těsnění průměr 100
2 1× těsnění průměr 60
3 1× odbočka průměr 60/100
– – 2× vystřeďovací spona

Náhradní díly:
1 Těsnění průměr 100 TE1 5425
2 Těsnění průměr 60 TE3 5426

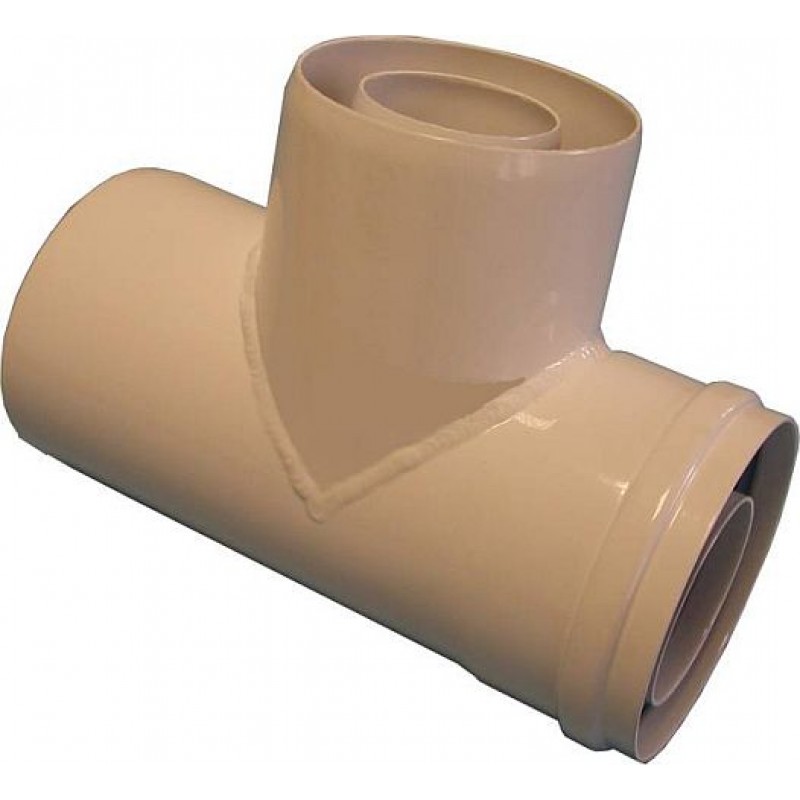

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
