VIEGA Bronz Profipress plyn, přechodový kus vnitřní 2612 15x3/4" 346386

Popis

VIEGA lisovací fitinky Profipress Gas s SC-Contur
červený bronz, přechodový kus model 2612
Technické údaje: (vnější průměr trubky v mm) d/Rp (vnitřní závit)
lisovací přípoj, Rp-závit
těsnící prvky HNBR, vícehran

Systém lisovacích tvarovek s měděnými trubkami

• Vhodné pro plynové instalace podle DVGW-TRGI a
• Rozvody topného oleje a motorové nafty podle Všeobecného osvědčení stavebního dozoru Z-38.4-71
(velikosti 12 až 54 mm)

Trubky
Měděné trubky podle DIN EN 1057 a pracovního výkazu DVGW - GW 392

Spojky
• Lisovací tvarovky 12 až 64 mm měď
• Závitové tvarovky a zvláštní spojky červený bronz

Těsnicí prvek
HNBR - žlutý (hydrogenovaný akrylnitrilbutadien-kaučuk)

Velikosti [mm]
Profipress G 12/ 15/ 18/ 22/ 28/ 35/ 42/ 54/ 64
Všechny velikosti s SC-Contur, která při naplňování zařízení
zřetelně zviditelní omylem neslisovaná spojení.

Provozní podmínky pro zařízení na plyn a kapalný plyn
• Provozní tlak pmax = 5 bar. Při požadavku vyšší tep. zatížitelnosti (HTB) pmax = 1 bar
• Provozní a okolní teplota Tmax = 70 °C

Provozní podmínky pro zařízení na topný plyn a motorovou naftu
• Provozní tlak pmax = -0,5 až 5 bar
• Provozní teplota Tmax = 40 °C

Označení
Žlutý bod na drážce lisovací tvarovky

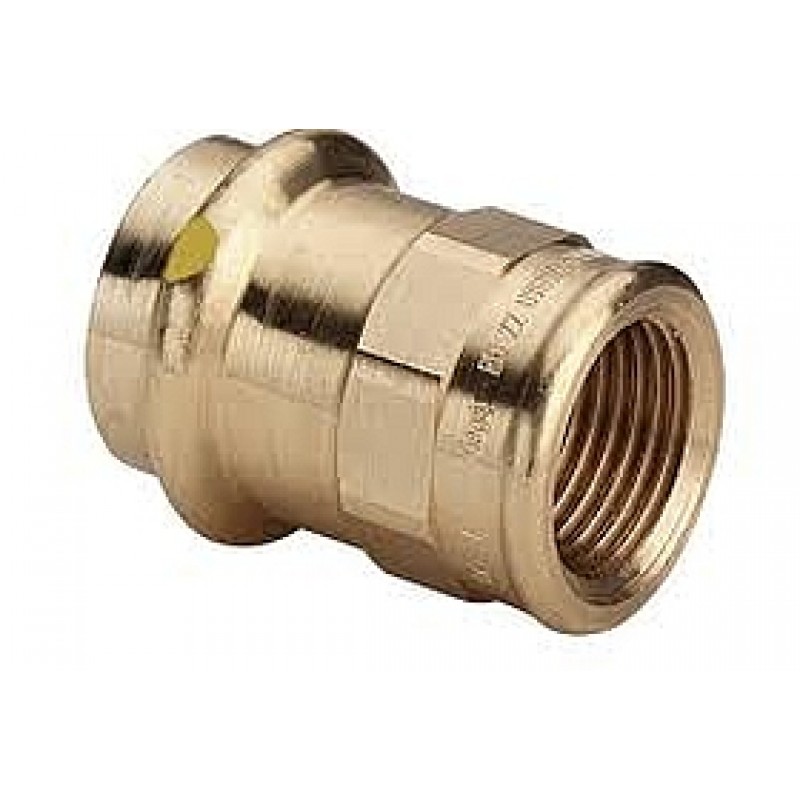

Ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
