Grundfos MAGNA3 25-40 180 1x230V oběhové čerpadlo PN10 97924244
Podobné produkty
Popis

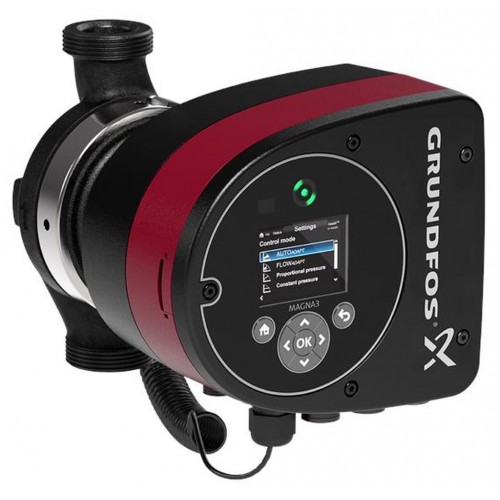

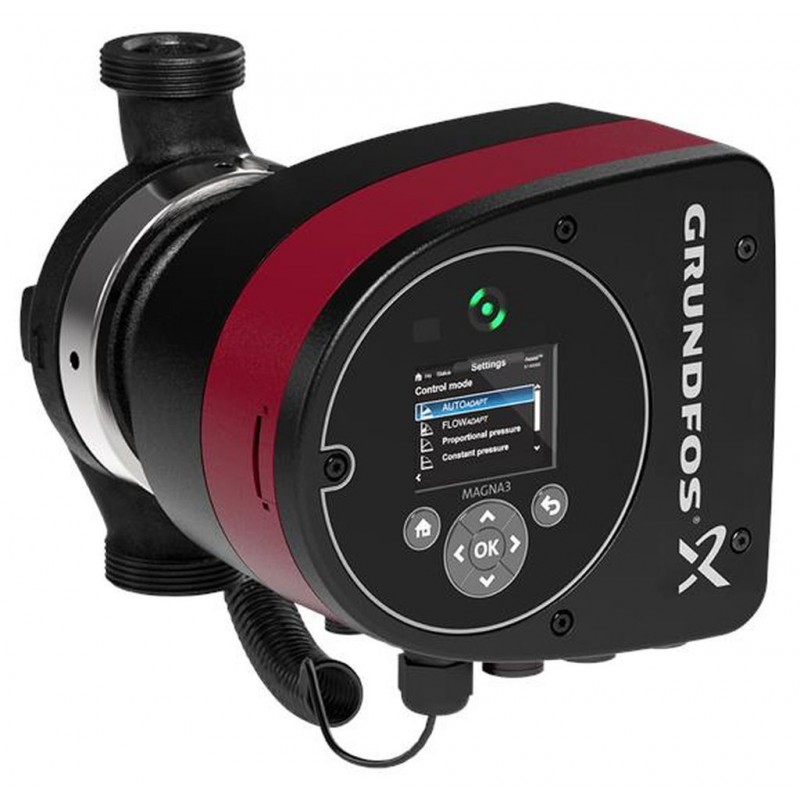

Grundfos MAGNA3 25-40 180 1×230 V PN10 oběhové čerpadlo 97924244
Grundfos MAGNA3 je více než jen čerpadlo. Díky své bezkonkurenční energetické účinnosti, širokému výrobnímu programu, integrovaným komunikačním možnostem a inteligentním regulačním funkcím je ideální volbou pro dosažení maximálního výkonu v systémech budov. Je vhodné jak pro vytápění, tak pro chlazení v téměř všech projektech – nových i stávajících.
MAGNA3 je mokroběžné oběhové čerpadlo, u kterého tvoří čerpadlo a motor jednu kompaktní jednotku bez hřídelové ucpávky. Ložiska jsou mazána čerpanou kapalinou, což zajišťuje bezúdržbový provoz a velmi nízké náklady během celého životního cyklu. Inovativní upínací spona s jediným šroubem umožňuje snadné pootočení hlavy čerpadla.
Hlavní vlastnosti
- Řídicí jednotka integrovaná ve svorkovnici
- Ovládací panel s tenkým TFT displejem
- Připraveno pro volitelné komunikační moduly CIM
- Integrovaný snímač diferenčního tlaku a teploty
- Těleso čerpadla z litiny (dle modelu)
- Oddělovací vložka rotoru z kompozitu zesíleného uhlíkovými vlákny
- Opěrná deska ložiska a plášť rotoru z korozivzdorné oceli
- Hliníkové těleso statoru
- Elektronika chlazená vzduchem
Regulační funkce
- AUTOADAPT
- FLOWADAPT a FLOWLIMIT
- Regulace na proporcionální tlak
- Regulace na konstantní tlak
- Regulace na konstantní teplotu
- Konstantní pracovní křivky
- Maximální nebo minimální křivka
- Automatický redukovaný noční provoz
- Není nutná externí motorová ochrana
- Tepelně izolační kryty pro topné systémy jsou součástí dodávky
- Široký rozsah provozních teplot
Komunikace
- Bezdrátová komunikace pomocí aplikace Grundfos GO
- Fieldbus komunikace prostřednictvím modulů CIM
- Digitální vstupy
- Reléové výstupy
- Analogový vstup
Motor a elektronika
Čerpadlo MAGNA3 je vybaveno 4pólovým synchronním motorem s permanentními magnety (PM motor), který dosahuje vyšší účinnosti než běžné asynchronní motory. Otáčky jsou řízeny integrovaným frekvenčním měničem. Součástí čerpadla je integrovaný snímač diferenčního tlaku a teploty.
Kapalina
| • Čerpaná kapalina | Voda |
| • Rozsah teploty kapaliny | -10 … 110 °C |
| • Teplota kapaliny při provozu | 60 °C |
| • Hustota | 983,2 kg/m3 |
Technické údaje
| • Teplotní třída | TF 110 |
| • Schválení | CE, VDE, EAC |
Materiály
| • Těleso čerpadla | Litina (EN-GJL-200 / ASTM A48-200B) |
| • Oběžné kolo | PES + 30 % skleněných vláken |
Instalace
| • Rozsah okolní teploty | 0 … 40 °C |
| • Maximální provozní tlak | 10 bar |
| • Potrubní přípojka | G 1 1/2" |
| • Jmenovitý tlak | PN 10 |

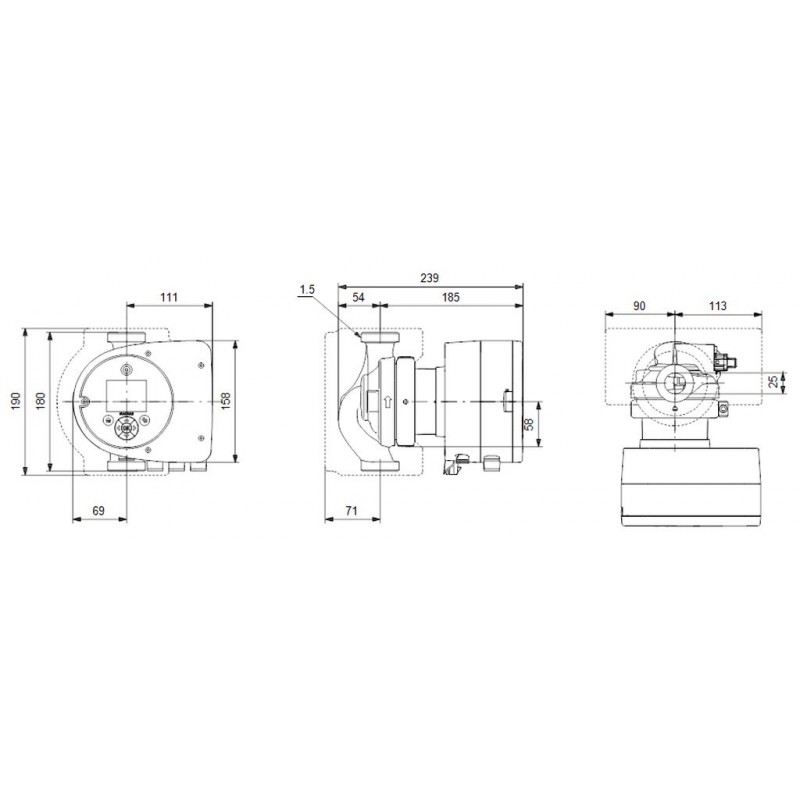

| • Vestavná délka | 180 mm |
Elektrické údaje
| • Příkon P1 | 9 … 56 W |
| • Maximální proud | 0,09 … 0,46 A |
| • Frekvence sítě | 50 / 60 Hz |
| • Jmenovité napětí | 1 × 230 V |
| • Krytí | X4D |
| • Třída izolace | F |
Ostatní
| • Označení motoru | Grundfos Blueflux |
| • Index energetické účinnosti (EEI) | 0,18 |
| • Čistá hmotnost | 4,81 kg |
| • Hrubá hmotnost | 5,27 kg |
| • Přepravní objem | 0,015 m3 |
Obrázky se mohou lišit od originálního produktu/položky.
Specifikace
| Parametry | |
| Dopravní výška | 4 m |
| Typ připojení | závitové |
| Velikost | 6/4" |
| Vestavná délka | 180 mm |
| EEI - Index energetické účinnosti | 0,18 |
| Jmenovitý tlak | 10 bar |
| Síťová přípojka | 1~230 V, 50 Hz |
| Typ | 25-40 |
