VIEGA CU Profipress oblouk 2416 12/90 291488

Popis

VIEGA lisovací fitinky s CS-Contur
CU oblouk model 2416
vnější průměr trubky 12 mm
oblouk 90°

Systém lisovacích tvarovek s měděnými trubkami

Vhodný pro instalace pitné vody, pokud je hodnota pH ? 7,4
nebo při hodnotách pH mezi 7,0 a 7,4 je hodnota TOC ? 1,5 mg/l.

Trubky
Měděné trubky podle DIN EN 1057

Spojky
• Lisovací tvarovky 12 až 64 mm měď
• Lisovací tvarovky 76,1 až 108,0 mm červený bronz
• Závitové tvarovky a zvláštní spojky červený bronz

Těsnicí prvek
EPDM - černý (etylen- propylen- dien- kaučuk)

Velikosti [mm]
• Profipress 12 /15 /18 /22 /28 /35 /42 /54
• Profipress XL 64,0 / 76,1 / 88,9 / 108,0

Všechny velikosti s SC-Contur, která při naplňování zařízení
zřetelně zviditelní omylem neslisovaná spojení.

Všeobecné provozní podmínky
• Provozní tlak pmax ? 16 bar
• Provozní teplota Tmax ? 110 °C

Označení
Zelený bod na drážce lisovací tvarovky

Další aplikace
• Topná zařízení
• Instalace protipožárních trysek a hasicí vody
• Stlačený vzduch
• Inertní plyny
• Zařízení na využití dešťové vody
• Solární zařízení (ploché kolektory)
• Rozvody chladicí vody
• Zařízení s dálkovým zásobováním tepla*
• Nízkotlaká parní zařízení*
*Ve spojení s těsnicím prvkem z FKM Viega

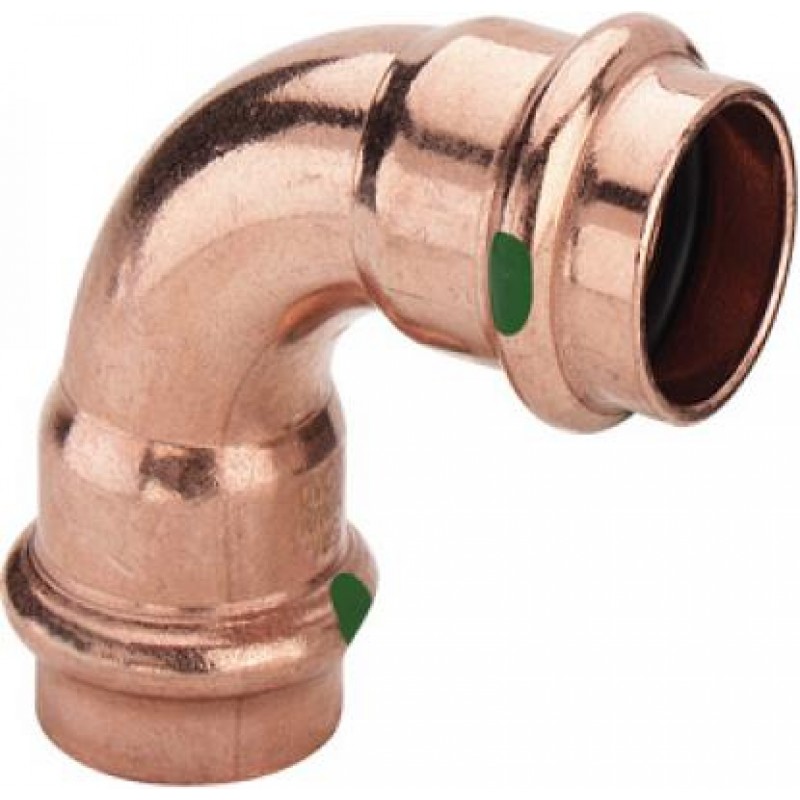

Ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
