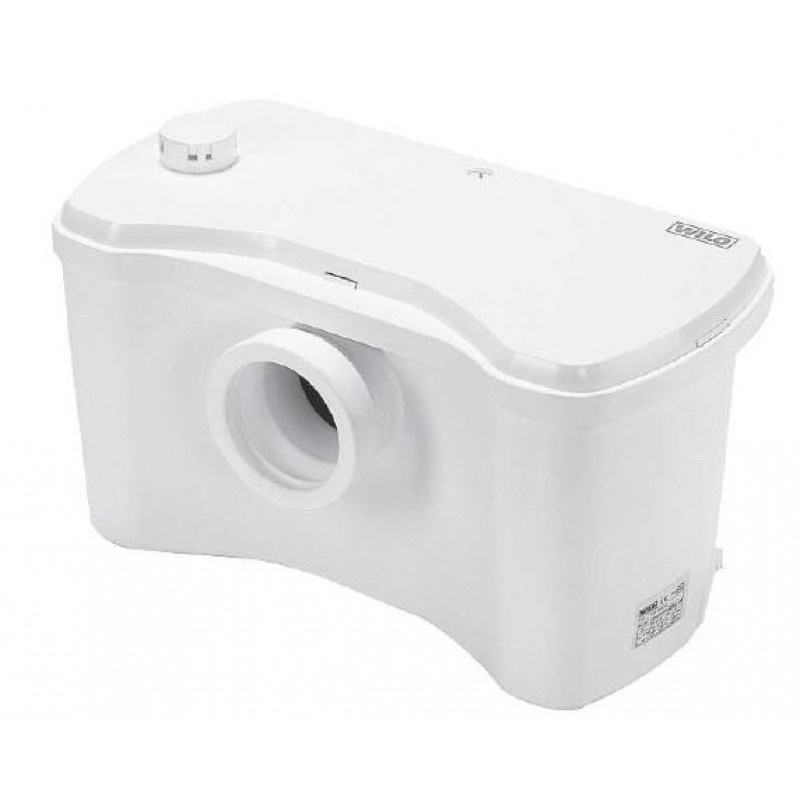

WILO KH 32-0,4 Přečerpávač splašků a fekalii 2011011

Popis

WILO KH 32-0,4 Přečerpávač splašků a fekalii 2011011

Technické parametry:
Napájení: 1 ~ 230 V
Hz 50
Příkon: 0,45 kW
Jmenovitý proud: A 2,1
Charakter provozu: Nepřetržitý provoz S1, přerušovaný S3
s 10% doby provozu
Rozměry š/v/h: 500 x 300 x 265 mm
Užitečný objem: 12 l
Čerpací výška max.: M 5,7
Čerpací výkon max.: m3/h 4
Teplota média max.: 35°C
Druh krytí: IP 44
Hmotnost: 7,8 kg

Použití
Přečerpávač splašků, kompletně připravený k připojení, pro vymezené
používání k odvádění odpadní vody z umývadla, pračky, myčky, sprchy
a bidetu, z nichž nelze odpadní vodu a splašky odvádět do kanalizace
přirozeným spádem nebo které jsou situovány pod úrovní zpětného
vzdutí.

Přečerpávače pro větší výkony
Připojení sprchy nebo vany je nutno zajistit proti vzdutí potrubní
smyčkou (sifon) a rozdílem úrovní 180 mm.
Při potřebě čerpání fekálií a hrubě znečištěných odpadních vod je nutno
použít jiných typů přečerpávačů z výrobního programu Wilo, například
typ FH nebo KH. Bližší informace Vám poskytnou kanceláře Wilo.

Popis zařízení
Automatický minipřečerpávač splašků, vybavený všemi potřebnými
spínači i ovládacími zařízeními, zamontovanou zpětnou klapkou, filtrem
s aktivním uhlím, pro dva odvodňované zařizovací předměty a odvětrávací
potrubí.
Minipřečerpávač TMP 32 se připojuje přímo. Hrdla pro připojení odvodňovaných
zařizovacích předmětů i pro výtlačné potrubí jsou umístěna
na zadní straně zařízení a připojená potrubí je možno vyvést doleva
nebo doprava. Přes filtr s aktivním uhlím se bez zápachu
odvětrává do místnosti, kde je zařízení instalováno, nebo odvětrávacím
potrubím nad střechu.

Výhody při používání
- Moderní design - harmonicky a nenápadně zapadne do každé koupelny.
- Moderní konstrukce nádržky -skryté vedení potrubí.
- Všechna hrdla pro připojení dalších zařizovacích předmětů jsou
umístěna na zadní stěně nádržky - výhodné pro montáž.
- Velice snadná údržba.
- Minimální hlučnost díky použití ponorného čerpadla.

Připojovací rozměry
Nátok:
– DN 100 (přímé napojení těsnicí manžetou)
– 2 nátoky - DN 40 včetně zaslepovacích víček

Výtlak:
– Výtlačné hrdlo DN 32

Odvětrávání
Možnost výběru mezi integrovaným filtrem s aktivním uhlím s pojistkou
proti přetečení nebo odvětráváním samostatným odvětrávacím
potrubím na střechu se samotěsnící zasouvací spojkou (vnější průměr
trubky 25 mm).
