Wilo RAIN1-45 EM Systém pro využití dešťové vody 2551470

Popis

Wilo RAIN1-45 EM – Systém pro využití dešťové vody

Wilo RAIN1-45 EM je kompaktní zařízení určené k efektivnímu využívání dešťové vody pro účely jako splachování toalet nebo zavlažování zahrady. Umožňuje výrazné úspory pitné vody a zároveň zajišťuje hygienicky bezpečný provoz dle norem EN 1717 a DIN 1989. Díky modulární konstrukci a chytré řídicí jednotce se systém snadno instaluje a jednoduše ovládá.

 Hlavní přednosti

• Úspora pitné vody využitím dešťové vody pro technické účely

• Snadná instalace díky plug-and-play řešení a široké kompatibilitě přípojek

• Intuitivní ovládání přes uživatelsky přívětivé rozhraní s pokročilými funkcemi

• Vysoká provozní spolehlivost díky integrovaným samoochranným rutinám

• Hygienická bezpečnost zajištěna zpětnou klapkou a přednádrží dle platných norem

• Jednoduchá údržba s přímým přístupem ke klíčovým komponentům

 Vybavení a konstrukce

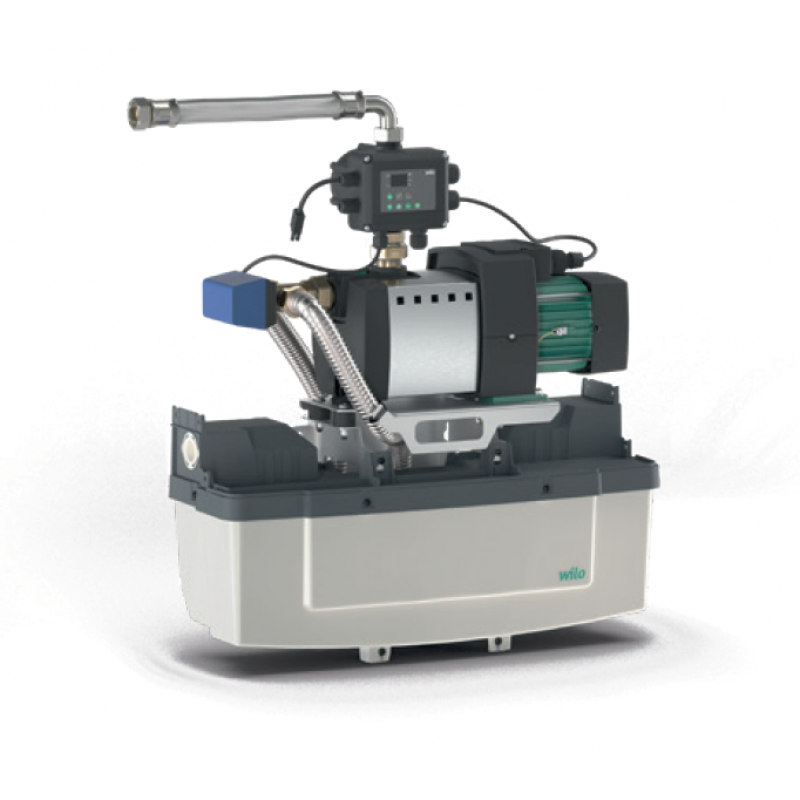

Zařízení tvoří kompaktní celek připravený k okamžnému zapojení. Obsahuje:

• Samonasávací odstředivé čerpadlo HiMulti 3 P na antivibračním rámu

• 11l přednádrž s plovákovým ventilem pro doplňování čisté vody

• Třícestný ventil pro přepínání mezi dešťovou a pitnou vodou

• Hydraulická připojení:

  • Výtlak: Rp 1”

  • Sání: Rp 1”

  • Připojení na vodovodní síť: R 3”

• Napájení: 1,5 m síťový kabel se zástrčkou

• Plovákový spínač s 20 m kabelem pro sledování hladiny v nádrži

• Beznapěťový kontakt pro externí alarm nebo signalizaci poruchy

• Elektronická řídicí jednotka s detekcí nulového průtoku a analogovým tlakovým senzorem

 Ovládání a funkce

Displej a ovládací prvky

• Ovládací plocha s tlačítky

• 7segmentový displej a LED indikace

• Trvalé zobrazení:

  • Hladiny v nádrži

  • Výstupního tlaku

  • Provozního stavu

Funkce řízení

• Plně automatická regulace čerpadla

• Přepínání režimů: manuální / automatický

• Přepínání mezi provozem na dešťovou a pitnou vodu

• Hlídání stavu naplnění nádrže

• Ochrana proti chodu nasucho

• Automatická výměna vody v přednádrži

• Signalizace poruch a možnost připojení alarmu

• Volitelný vstup pro ponorné čerpadlo

 Monitorování a bezpečnost

• Kontrola hladiny pomocí plovákového spínače

• Sledování aktuálního tlaku ve výtlaku

• Ochrana proti chodu nasucho

• Diagnostika kabelového propojení senzorů

• Elektrická ochrana napájení pomocí jističe

 Rozhraní a příslušenství

• Relé pro ovládání volitelného ponorného čerpadla

• Beznapěťový kontakt pro připojení externí signalizace do systému MaR

• Volitelné příslušenství:

  • Ponorné čerpadlo do nádrže (při delších vzdálenostech sání)

  • Externí akustický nebo vizuální alarm

Obrázky se mohou lišit od originálního produktu/položky.
