DRAŽICE OKC 1000 NTRR/1MPa Ohřívač stacionární nepřímotopný 105513025

Popis

DRAŽICE OKC 1000 NTRR/1MPa Ohřívač stacionární nepřímotopný 105513025

Nepřímotopný ohřívač se smaltovanou nádobou do provozního tlaku 1 MPa v objemech 1000 litrů.

Objem: 995 l
Průměr: 1010 mm
Hmotnost: 258 kg
Provozní tlak TVU: 1 MPa
Maximální provozní tlak výměníku: 1,6 MPa
Maximální teplota topné vody: 110 °C
Teplota TUV : 95 °C
Výhřevná plocha horního výměníku: 1,12 m2
Výhřevná plocha spodního výměníku: 2,45 m2
Výkon spodního/horního výměníku: 76/32 kW
Výkonnostní číslo horního výměníku podle DIN 4708: 7,1 NL
Výkonnostní číslo spodního výměníku podle DIN 4708: 26 NL
Trvalý výkon TUV .* spodního výměníku: 1780 l/hod
Trvalý výkon TUV .* horního výměníku: 780 l/hod
Tepelné ztráty: 3,9 kWh/24 hod
*TVU - Teplá voda 45 °C

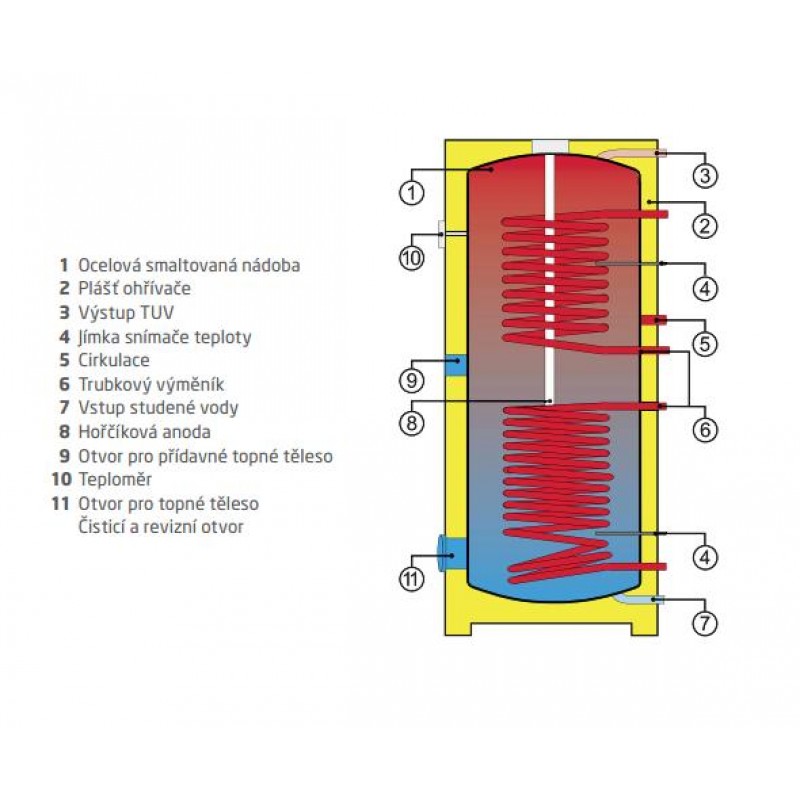

Nepřímotopné ohřívače se smaltovanou nádobou do provozního tlaku 1 MPa v objemech 300–1000 litrů. Ohřívače jsou vybaveny jedním (NTR) nebo dvěma (NTRR) výkonnými spirálovými výměníky, jímkami pro čidla regulace a revizním přírubovým otvorem. K ohřevu TUV lze použít topnou vodu o teplotě maximálně 110 °C a tlaku 1,6 MPa.

Do revizního otvoru lze namontovat pomocný elektrický ohřev z oddílu příslušenství řady R a SE. Hrdlo 6/4" nad spodním výměníkem je určeno pro elektrický dohřev TUV topnou jednotkou řady TJ z příslušenství. Tento dohřev se využívá hlavně při zapojení ohřívače na solární systém. Izolaci tvoří 50 mm tvrdé polyuretanové pěny u ohřívačů do 500 litrů. Ohřívače 750 litrů a 1000 l jsou izolovány 100 mm měkkou polyuretanovou pěnou (molitan), dodávané odděleně s nádobou.

Nejčastější využití
Ohřev TUV topnou vodou popřípadě v kombinaci s elektrickým ohřevem pro střední a velké objekty, pohotovostní zásoba vody výměníkové stanice, větší alternativní zdroje energie atd.

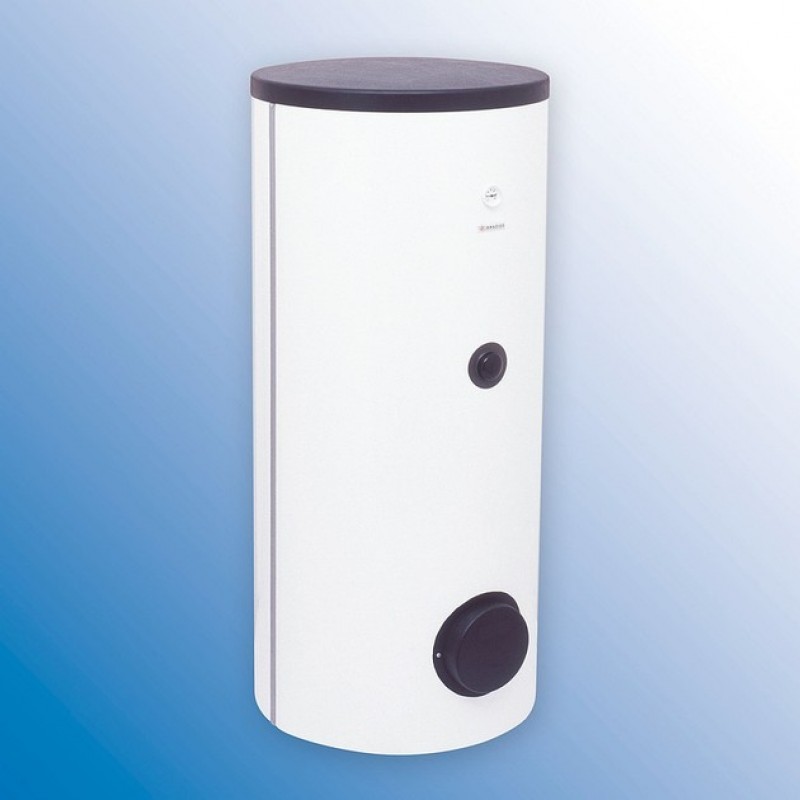

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
