HEIMEIER Třícestný směšovací ventil 5/4" (DN 32) bez nastavení, plošně těsnící 4170-05.000

Popis

HEIMEIER Třícestný směšovací ventil 5/4" (DN 32) bez nastavení, plošně těsnící 4170-05.000

Ventil bez nastavení.
Plošně těsnící.
Černá ochranná krytka.

Třícestné směšovací ventily jsou určeny pro směšovací funkci ve vytápěcích a chladicích aplikacích. K dispozici jsou v provedení bez a s možnosti nastavení průtoku.

Technický popis

Třícestné směšovací ventily jsou k dipozici s a bez možnosti nastavení průtoku. Jsou určeny pro vytápěcí a chladicí systémy. Těleso je vyrobeno z korozivzdorného bronzu a ochrannou krytkou.
Nerezové vřeteno je těsněno dvěmi O-kroužky, vnější O-kroužek lze vyměnit za provozu soustavy.
Provedení: plošně těsnící s T-kusem, které lze připojit pomocí závitových, pájecích a navařovacích vsuvek.
Provedení: kónicky těsnící DN 15 s vnějším závitem G3/4 lze připojit k měděným, plastovým, vícevrstvým plastovým nebo přesným ocelovým trubkám pomocí IMI Heimeier svěrných šroubení.

Provozní teplota od 2-120°C, s ochrannou montážní krytkou nebo pohonem do 100°C. Dovolený provozní přetlak 10 bar.
Max. dovolená tlakové diference:
DN 15 = 1.20 bar
DN 20 = 0.75 bar
DN 25 = 0.50 bar
DN 32 = 0.25 bar

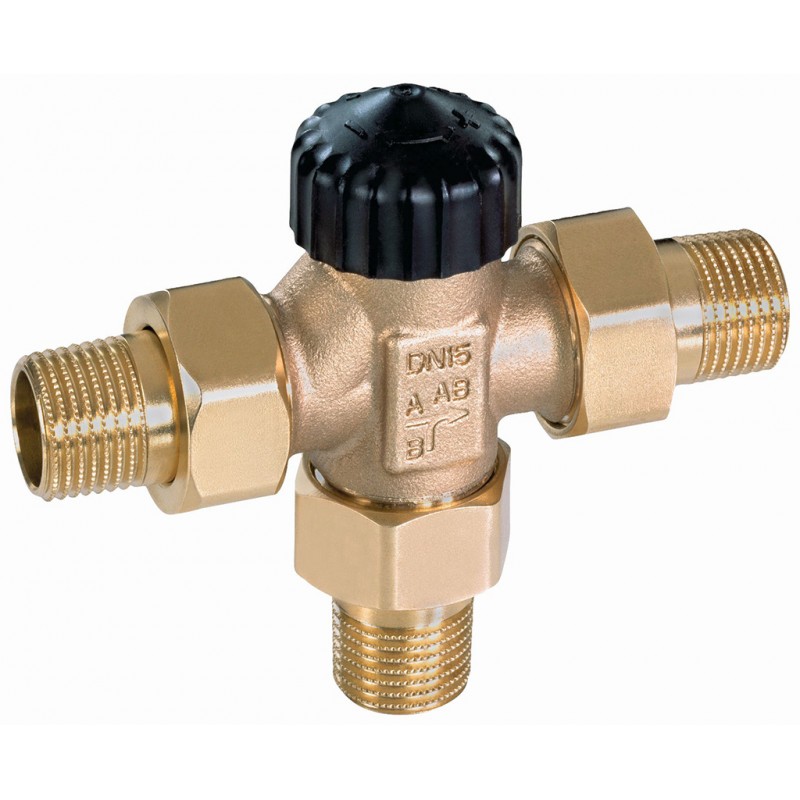

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
