KORADO RADIK deskový pozinkovaný radiátor typ VK - Z 10 900 / 800 10-090080-60Z10

Popis

KORADO deskový pozinkovaný radiátor typ VK - Z 10 900 / 800 10-090080-60Z10

Pozinkovaná otopná desková tělesa RADIK jsou určena do prostor se zvýšenými požadavky na ochranu proti korozi jako jsou např. prostory s vlhkou a agresivnější atmosférou. Odolnost proti korozi se zvýší, protože korozivní procesy díky vrstvě zinku jsou zpomaleny a tím lze dosáhnout i prodloužení životnosti otopných těles.

Model RADIK VK je deskové otopné těleso v provedení VENTIL KOMPAKT, které umožňuje pravé spodní připojení na otopnou soustavu s nuceným oběhem. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek.

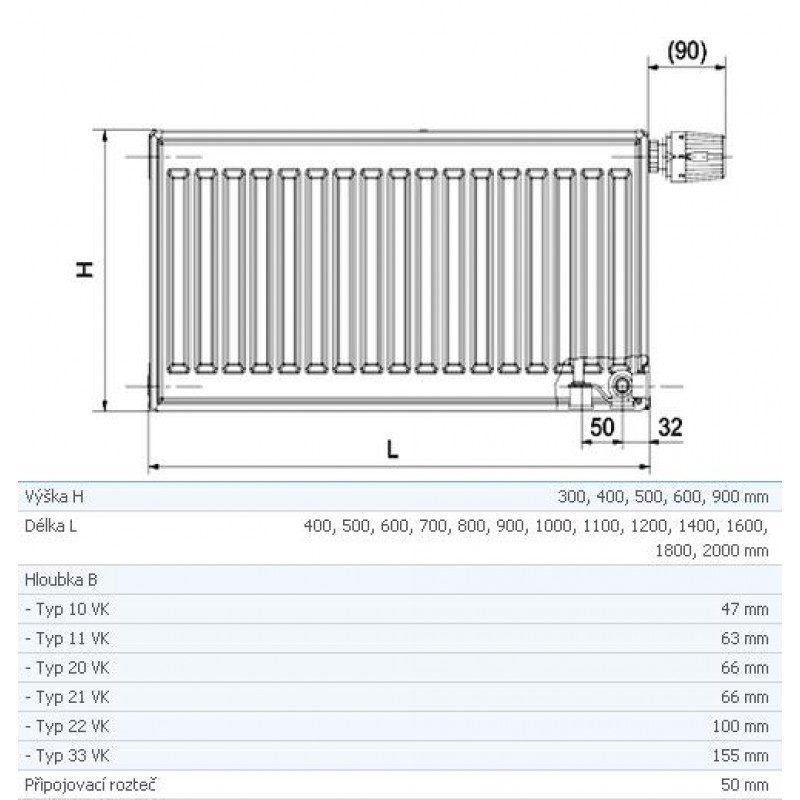

Parametry:
Výška: 900 mm
Délka: 800 mm

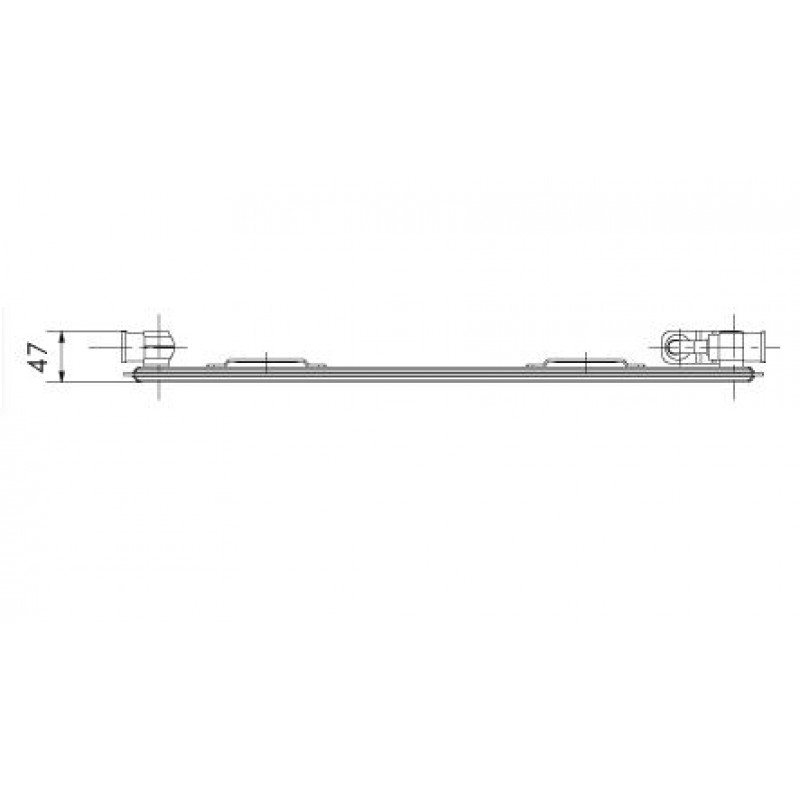

Hloubka: 47 mm
Připojovací rozteč: 50 mm
Připojovací závit: 6 x G1/2" vnitřní
Nejvyšší přípustný provozní přetlak: 1,0 MPa
Nejvyšší přípustná provozní teplota: 110 °C

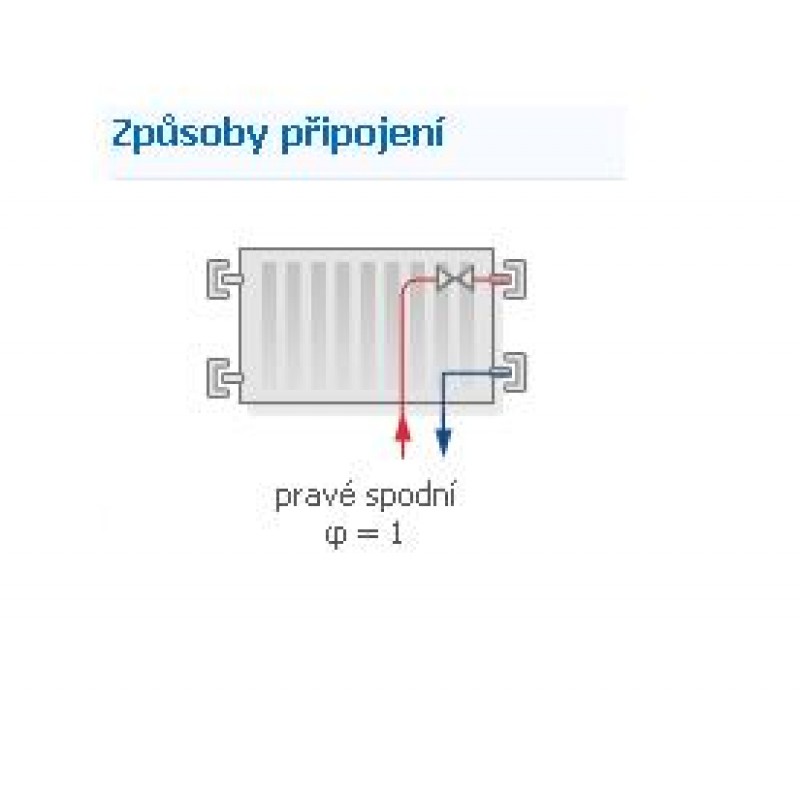

Připojení otopného tělesa: pravé spodní
Vodní objem: 3,4 l
Výkon při tepelném spádu: 90/70/20°C 889 W, 75/65/20°C 700 W

Upozornění:
Vzhledem k vlastnostem povrchu žárového zinku a použití speciální polyesterové barvy nejsou pozinkovaná otopná tělesa vzhledově zcela identická se standardně vyráběnými otopnými tělesy RADIK.

Desková otopná tělesa RADIK jsou určena k montáži do otopných soustav ústředního vytápění budov s nejvyšším přípustným provozním přetlakem 1,0 MPa, ve kterých se používá jako teplonosná látka voda nebo vodní roztoky o nejvyšší přípustné provozní teplotě nižší než 110 °C. Jsou určena pro jednotrubkové a dvoutrubkové otopné soustavy s nuceným a některá i se samotížným oběhem. Vlastnosti teplonosné látky musí být v souladu s normou ČSN 07 7401.

Desková otopná tělesa RADIK jsou nabízena v základním barevném provedení bílá RAL 9016 a na objednávku dle v dalších 21 barevných odstínech.

Tlaková ztráta
U dvoutrubkové otopné soustavy pro správnou funkci otopných těles je nezbytné stanovit výpočtem a uvést v projektové dokumentaci stupeň přednastavení ventilu. Při realizaci otopné soustavy musí být montážní firmou respektován.

U jednotrubkové otopné soustavy je nutno ventil nastavit na stupeň 6. Pro nastavení požadovaného hmotnostního průtoku otopným tělesem doporučujeme použít kompaktní připojovací armaturu, která má pevně nastaven nebo má nastavitelný podíl zatékání teplonosné látky do otopného tělesa.

Ceny jsou včetně uchycení.

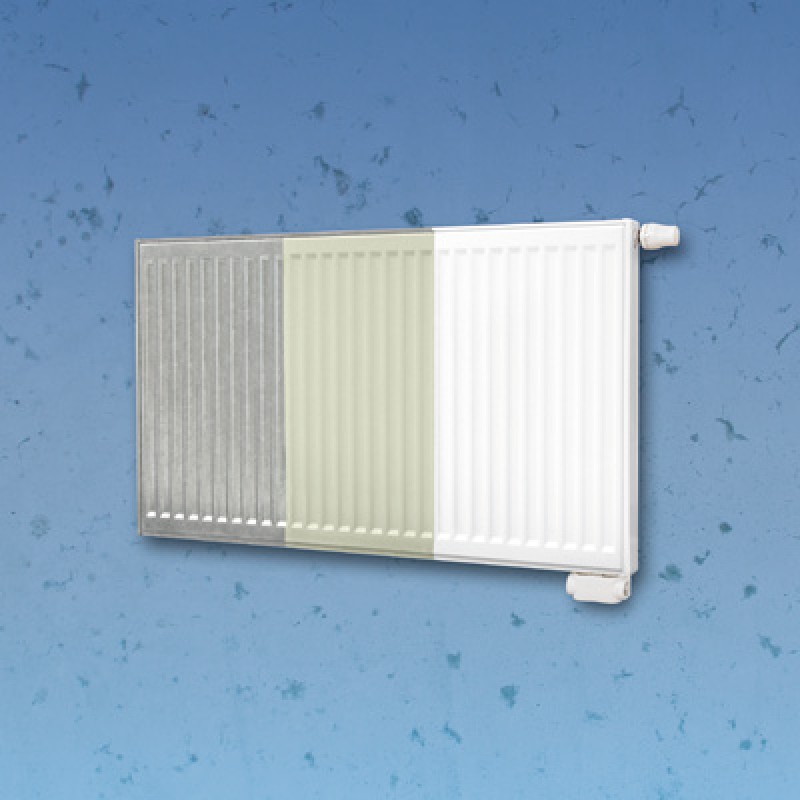

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
