KORADO souprava pro upevnění na stěnu - rozteč trubek - 19-28 - bílá Z-U510

Popis

KORADO souprava pro upevnění na stěnu - rozteč trubek - 19-28 - bílá Z-U510

Dodávají se kompletní upevňovací sady pro montáž tělesa na stěnu,
které obsahují:
· 4 ks konzol
· veškeré prvky pro montáž na stěnu
· odvzdušňovací ventil
· zaslepovací zátku
· návod na montáž

Upevňovací sady jsou součástí základní výbavy a balení otopného
tělesa.
K upevnění tělesa na stěnu je využit princip „přítlačné“
dvoudílné konzoly.
Volba typu upevňovací sady závisí na :
· vzdálenosti mezi trubkami

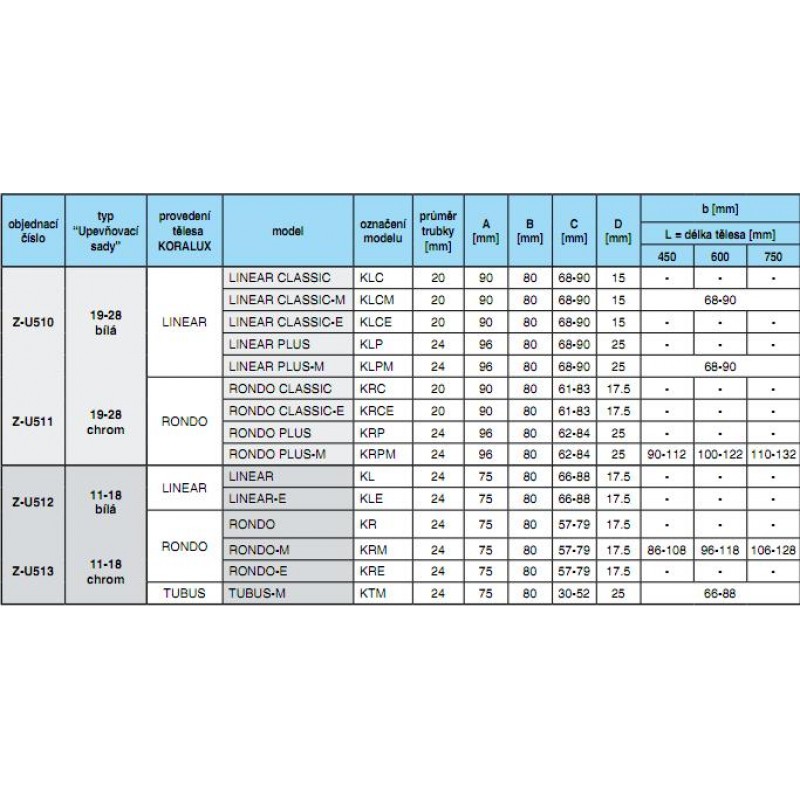

(2 skupiny - rozsah 11 až 18 a 19 až 28 mm dle tabulky č.1)
· barvě otopného tělesa (2 skupiny - odstín bílá a chrom).

Výrazně jednodušší a rychlejší montáž
Zvýšení tuhosti a pevnosti ve spoji:
· konzola x otopné těleso
· konzola x konzola
Díky speciálnímu dílu (pozice 1) se jedná o univerzální sadu jak pro
montáž těles s přímou trubkou (provedení LIneAR a TuBuS) tak s
prohnutou trubkou (provedení RONDO).

Doporučujeme umístit konzoly mezi 2. a 3. trubku odshora a odspoda
(viz kóta A).
S „citem“ utáhnout šroub (pozice 2) tak, aby nedošlo k deformaci
přítlačné části konzoly (pozice 3) a krytka (pozice 4) přesně dosedla
na přítlačnou část konzoly.
vzdálenost středu upevnění konzoly na stěně od boční hrany tělesa
doporučujeme 80 mm (viz kóta B).

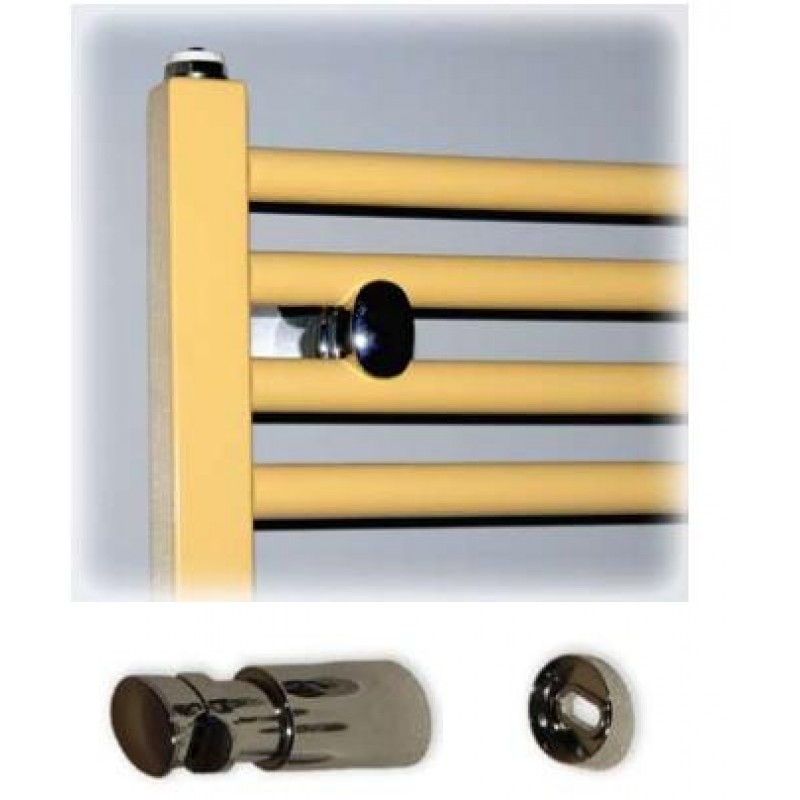

ILUSTRAČNÍ FOTO
