VIEGA Septec kompletní montážní sestava 3m2 8400 471750V

Popis

Steptec kompletní paket
Nosné konstrukce model 8400
Počet čtverečních metrů k osazení: 3m2

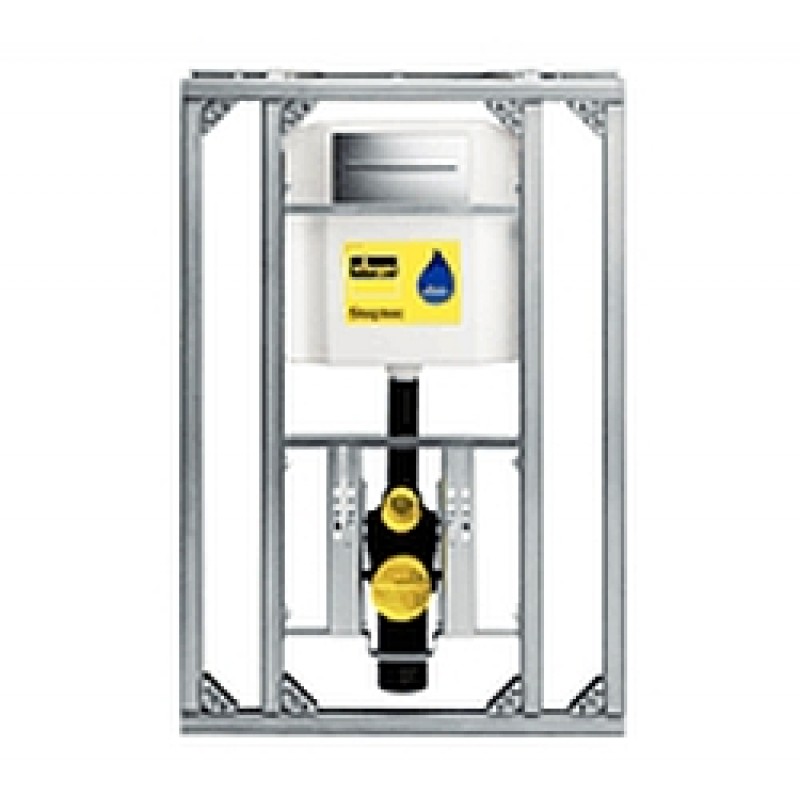

-slouží pro instalaci WC modulů VIEGA Septec
-pro následující produkty a použití : částečně vysoké a na výšku místnosti
vysoké předstěnové a předělové konstrukce

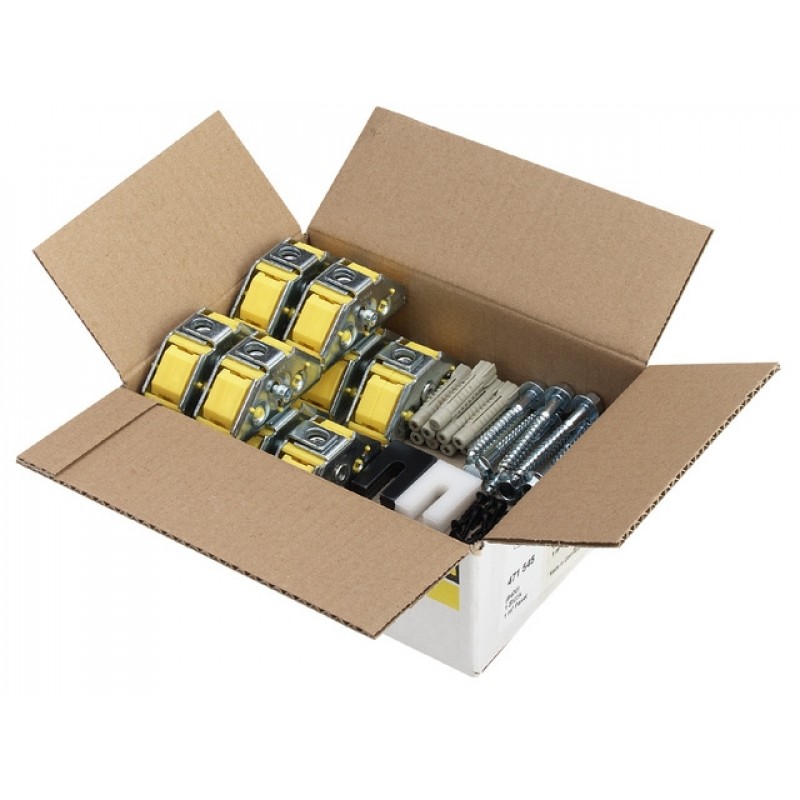

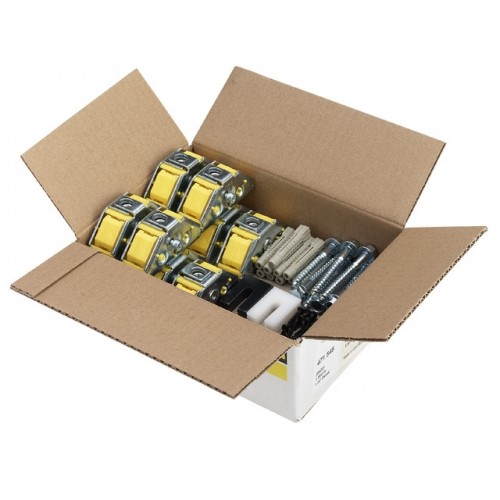

Skládá se z:
-spojky Steptec z pozinkované oceli,
pro spojování kolejnic Steptec 471781 v úhlech 45° nebo 90°,
-připevňovací materiál pro upevnění kolejnic Steptec na stěny, podlahy nebo stropy
-vyrovnávací materiále pro nerovné stěny,
-samořezné šrouby pro sádrokartonové desky



Výpočet velikosti konstrukce:
Pomocí jednoduchého vzorce šířka x výška zjistíte plochu konstrukce a tím velikosti vhodného kompletního balíku (v nabídce 1,3,5 a 10 m2). Ke zjištění potřebné délky kolejnice pak tento výsledek ještě vynásobíte koeficientem kolejnice (5,5) a hotovo.

Předstěnový systém pro rychlou instalaci pomocí málo součástí.
Flexibilní realizace koupelny pomocí předstěnového stavebnicového systému jen s jednou kolejnicí a jednou spojkou

Oblast použití:
Vytvoření individuálních předstěnových konstrukcí a dělicích příček (do poloviční výšky nebo do celkové výšky místnosti) pro jakékoliv dispoziční řešení montáže sanity.


Vlastnosti a důvody pro použití systému Septec:
• Jedna systémová kolejnice pro celou základní konstrukci (délka 5000 mm)
• Kolejnice Steptec: 40 x 40 mm, lze pokrýt ze tří stran, z jedné strany otevřená pro připevnění ke stěně, podlaze a stropu

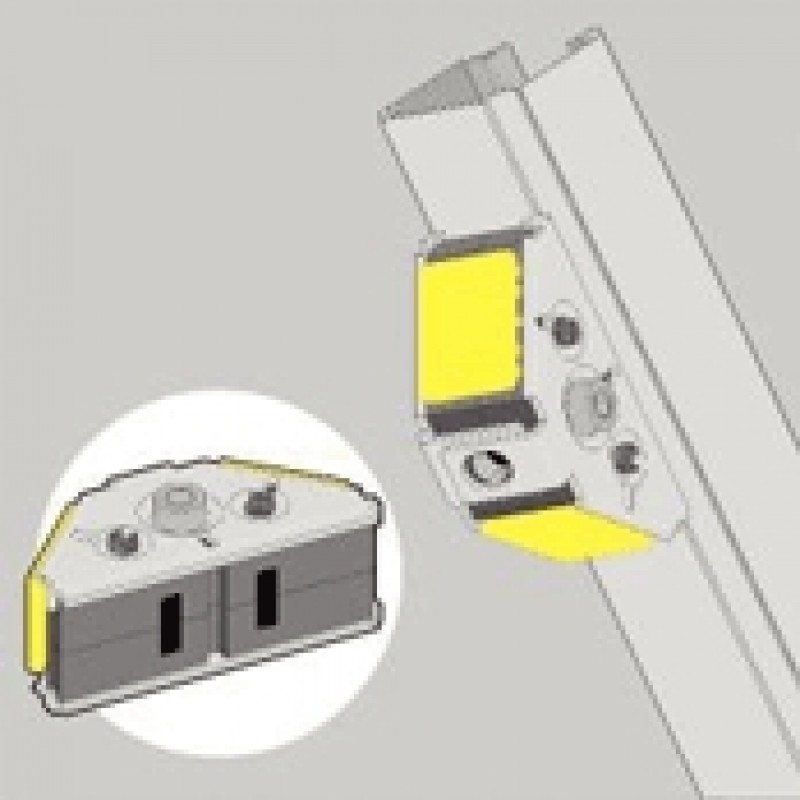

• Spojky Steptec lze použít na zavřené i otevřené straně kolejnice

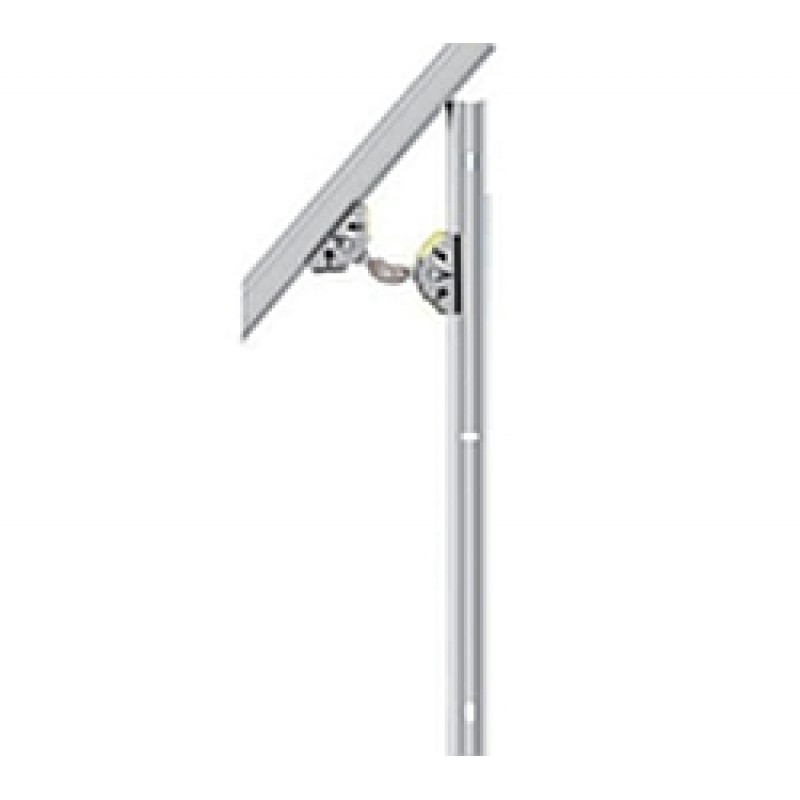

• Spojky Steptec pro spojení kolejnic v úhlu 45° nebo 90° - jiné úhly pomocí kloubu Steptec
• Spojky Steptec se závitem M10, se používají např. pro podvěšení trubek
• Moduly jsou připraveny k připojení, se zvukově izolovanými svěracími nebo lisovacími přípoji z červeného bronzu pro systém Sanfix Plus
• Kompletní sady veškerého připevňovacího příslušenství podle plošné výměry
• Osvědčení o protihlukové ochraně (podle DIN 4109) vystavil Fraunhofer Institut für Bauphysik, Stuttgart
• Prohlášení o shodě s protipožární ochranou pro systémovou šachtu Steptec (F 90) vystavil MPA, Braunschweig
• Alternativou obložení GKFI je montáž obkládaček

Ilustační foto

Obrázky se mohou lišit od originálního produktu/položky.
