Grundfos In-Line čerpadlo TP 100-120/2 B, PN 10, 2.2kW, 3 x 380-415 D V 450mm 96410061

Popis

Grundfos In-Line čerpadlo TP 100-120/2 B, PN 10, 2.2kW, 3 x 380-415 D V 450mm 96410061

Použití:
- Cirkulace teplé nebo studené vody v
- Otopné soustavy
- Systémy dálkového topení
- Místní výtopny
- Teplovodní systémy pro obytné budovy
- Chladicí a klimatizační soustavy
- Systémy dálkového chlazení
- Systémy dodávky vodysoustavy

Charakteristické vlastnosti a přínosy:
- Kompaktní konstrukce
- Široký rozsah
- Standardní motor IE2
- Možnost snadného provádění servisu
- Různé typy hřídelové ucpávky v závislosti na kapalině, teplotě a tlaku

Techn.:

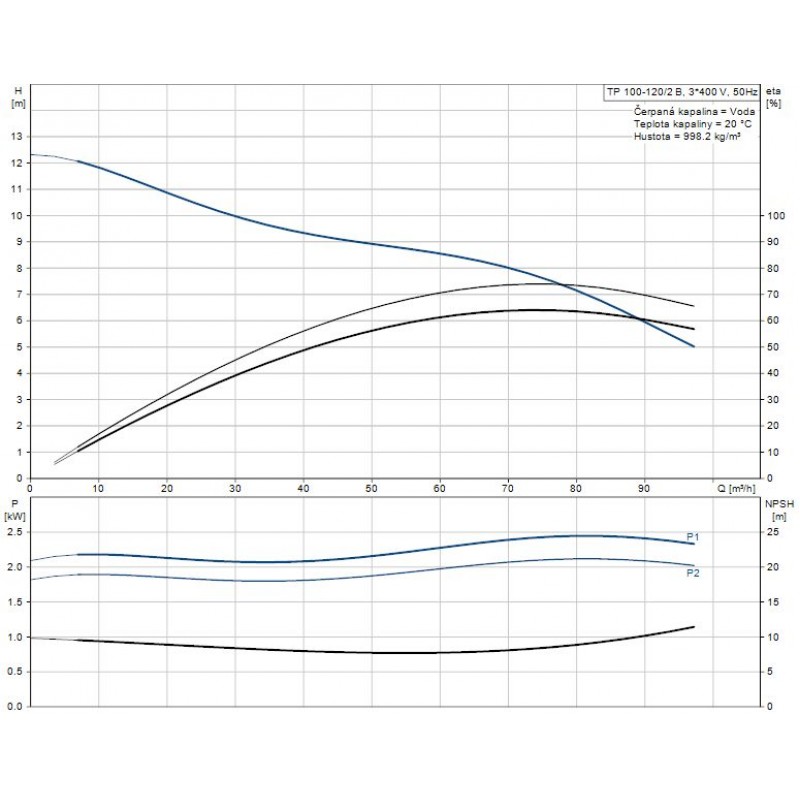

Údaje čerpadla pro dané otáčky: 2910 ot/min
Jmen. průtok: 72.8 m3/h
Jmen. dopravní výška: 7.8 m
Max. dopravní výška: 120 dm
Ucpávka: BUBE
Verze čerpadla: AI
Model: A

Materiály:
Těleso čerpadla: Bronz
DIN W.-Nr. 2.1050
ASTM B505-C90700
Oběžné kolo: Korozivzdorná ocel
DIN W.-Nr. 1.4301
AISI 304
Kód mater. provedení: Z

Instalace:
Max. teplota okolí: 60 °C
Max. provozní tlak: 6 bar
Standardní příruba: DIN
Kód pro připojení: F
Potrubní přípojka: DN 100
PN pro potrubní přípojku: PN 10

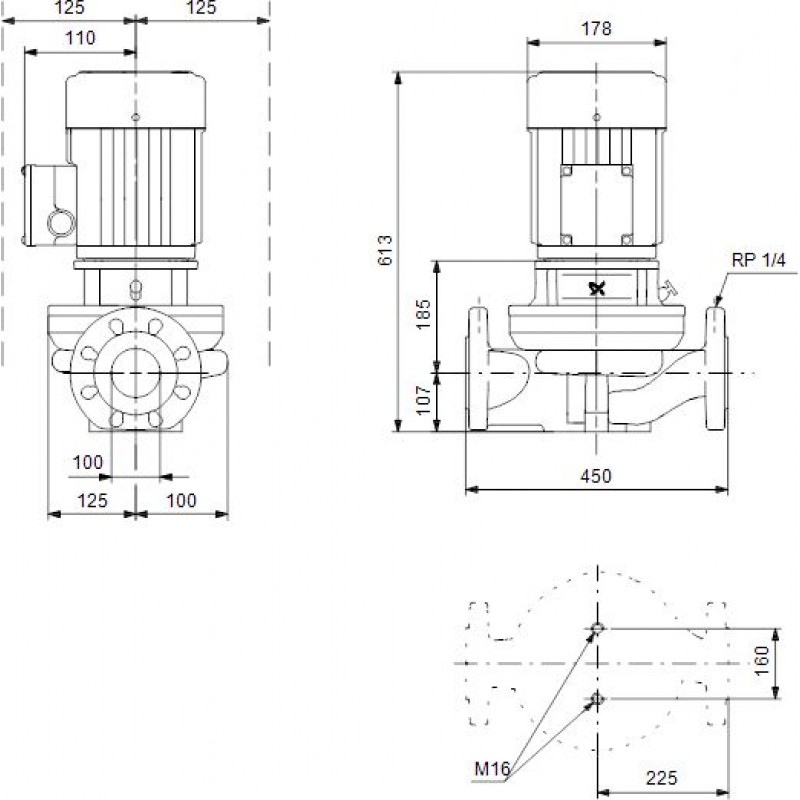

Vzdálenost mazi sacím a výtlačným hrdlem: 450 mm
Velikost příruby motoru: FT115

Kapalina:
Rozsah teploty kapaliny: 0 .. 140 °C

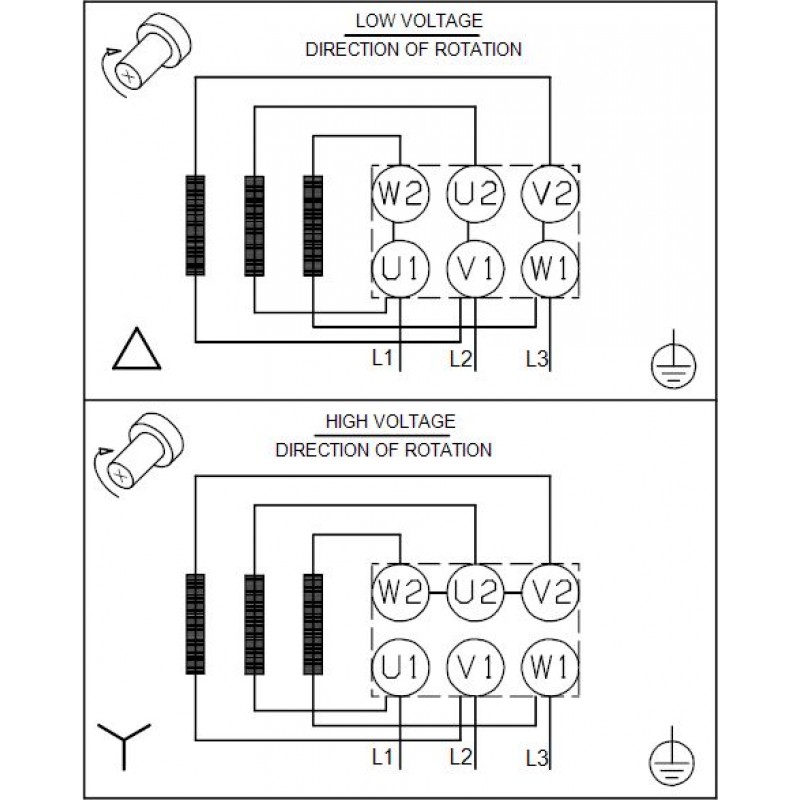

Elektrické údaje:
Typ motoru: 90LC
Třída účinnosti IE: IE3
Počet pólů: 2
Jmenovitý výkon - P2: 2.2 kW
Frekvence el. sítě: 50 Hz
Jmenovité napětí: 3 x 380-415 D V
Jmenovitý el. proud: 4.45 A
Rozběhový el. proud: 850-950 %
Cos phi - účiník: 0,89-0,87
Jmenovité otáčky: 2890-2910 ot/min
Účinnost IE: IE3 85,9%
Účinnnost motoru při plném zatížení: 85,9-85,9 %
Účinnost motoru při 3/4 zatížení: 86,8-87,0 %
Účinnost motoru při 1/2 zatížení: 86,0-84,9 %
Krytí (IEC 34-5): 55 (Protect. water jets/dust)
Třída izolace (IEC 85): F

Obrázky se mohou lišit od originálního produktu/položky.
