Grundfos In-Line čerpadlo TP 80-30/4 B, PN 6, 0.37kW, 3x220-240D/380-415Y V, 360mm 96404912

Popis

Grundfos In-Line čerpadlo TP 80-30/4 B, PN 6, 0.37kW, 3x220-240D/380-415Y V, 360mm 96404912

Použití:
Cirkulace teplé nebo studené vody v
- Otopné soustavy
- Systémy dálkového topení
- Místní výtopny
- Teplovodní systémy pro obytné budovy
- Chladicí a klimatizační soustavy
- Systémy dálkového chlazení
- Systémy dodávky vodysoustavy

Charakteristické vlastnosti a přínosy:
- Kompaktní konstrukce
- Široký rozsah
- Standardní motor IE2
- Možnost snadného provádění servisu
- Různé typy hřídelové ucpávky v závislosti na kapalině, teplotě a tlaku

Techn.:

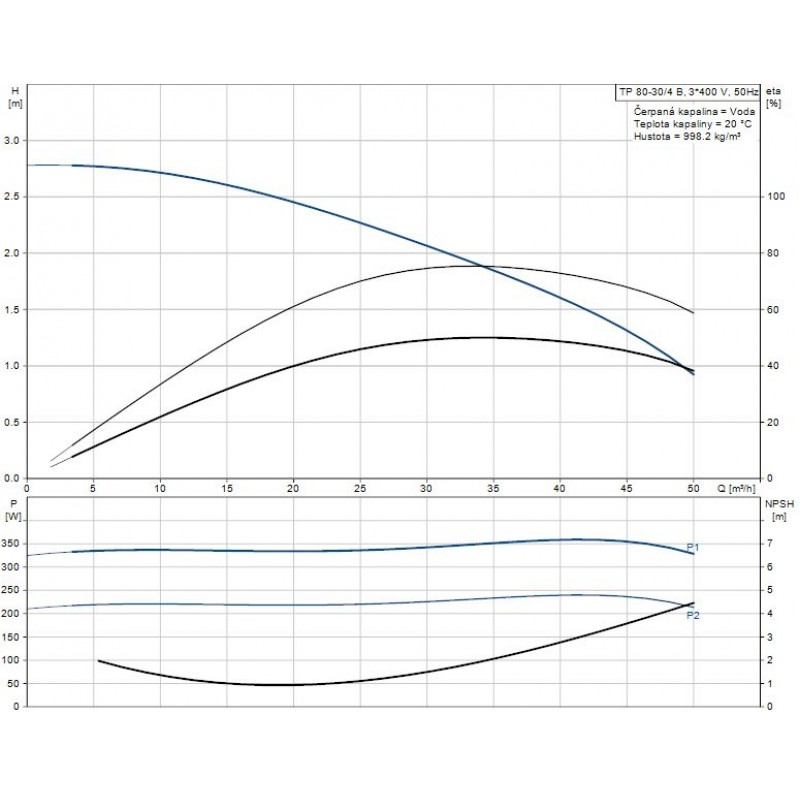

Údaje čerpadla pro dané otáčky: 1400 ot/min
Jmen. průtok: 34.9 m3/h
Jmen. dopravní výška: 1.85 m
Max. dopravní výška: 30 dm
Ucpávka: BUBE
Verze čerpadla: AI
Model: A

Materiály:
Těleso čerpadla: Bronz
DIN W.-Nr. 2.1050
ASTM B505-C90700
Oběžné kolo: Korozivzdorná ocel
DIN W.-Nr. 1.4301
AISI 304
Kód mater. provedení: Z

Instalace:
Max. teplota okolí: 40 °C
Max. provozní tlak: 6 bar
Standardní příruba: DIN
Kód pro připojení: F
Potrubní přípojka: DN 80
PN pro potrubní přípojku: PN 6

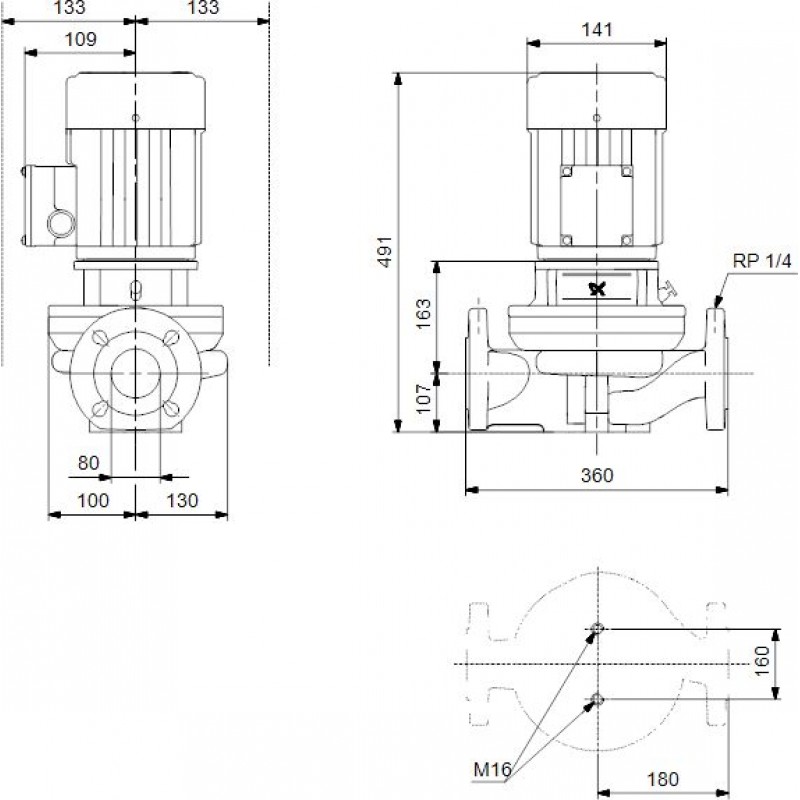

Vzdálenost mazi sacím a výtlačným hrdlem: 360 mm
Velikost příruby motoru: FT85

Kapalina:
Rozsah teploty kapaliny: 0 .. 140 °C

Elektrické údaje:
Typ motoru: 71B
Třída účinnosti IE: NA
Počet pólů: 4
Jmenovitý výkon - P2: 0.37 kW
Frekvence el. sítě: 50 Hz

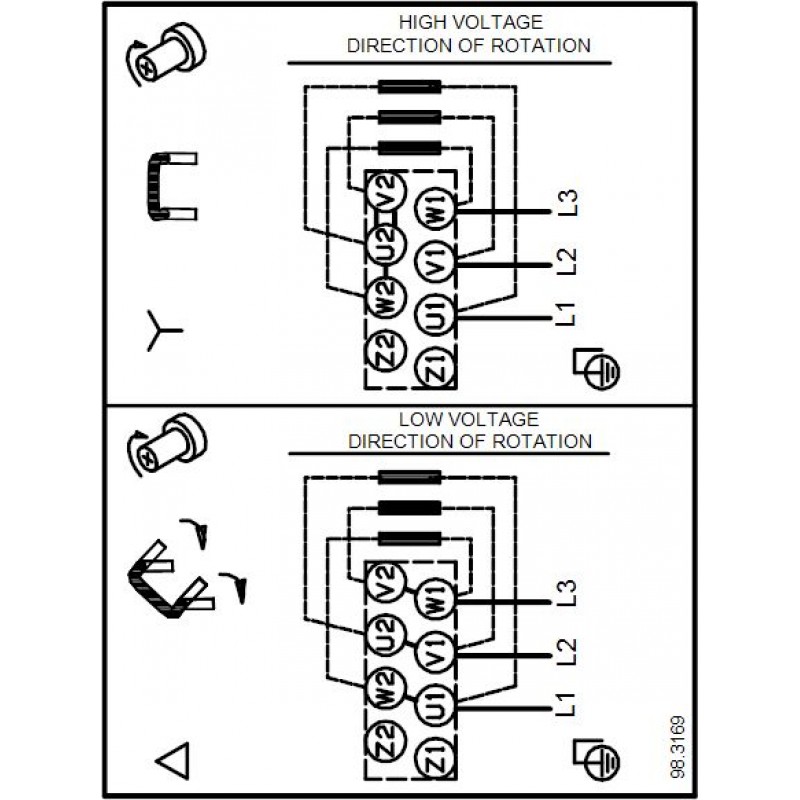

Jmenovité napětí: 3 x 220-240 D/380-415Y V
Jmenovitý el. proud: 1,90/1,10 A
Rozběhový el. proud: 400-440 %
Cos phi - účiník: 0,77-0,67
Jmenovité otáčky: 1400-1420 ot/min
Účinnost IE: 71%
Účinnnost motoru při plném zatížení: 71%
Účinnost motoru při 3/4 zatížení: 72,2-64,9 %
Účinnost motoru při 1/2 zatížení: 67,6-56,4 %
Krytí (IEC 34-5): 55 (Protect. water jets/dust)
Třída izolace (IEC 85): F

Obrázky se mohou lišit od originálního produktu/položky.
