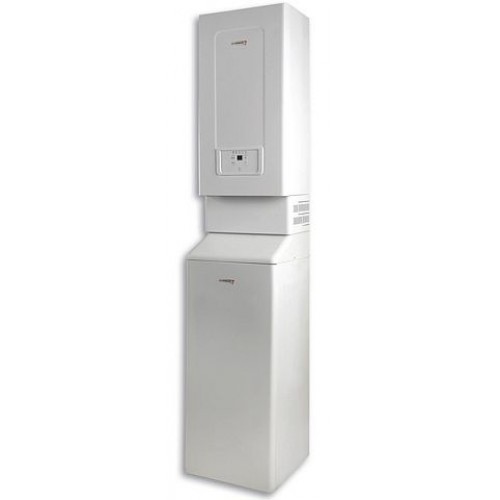

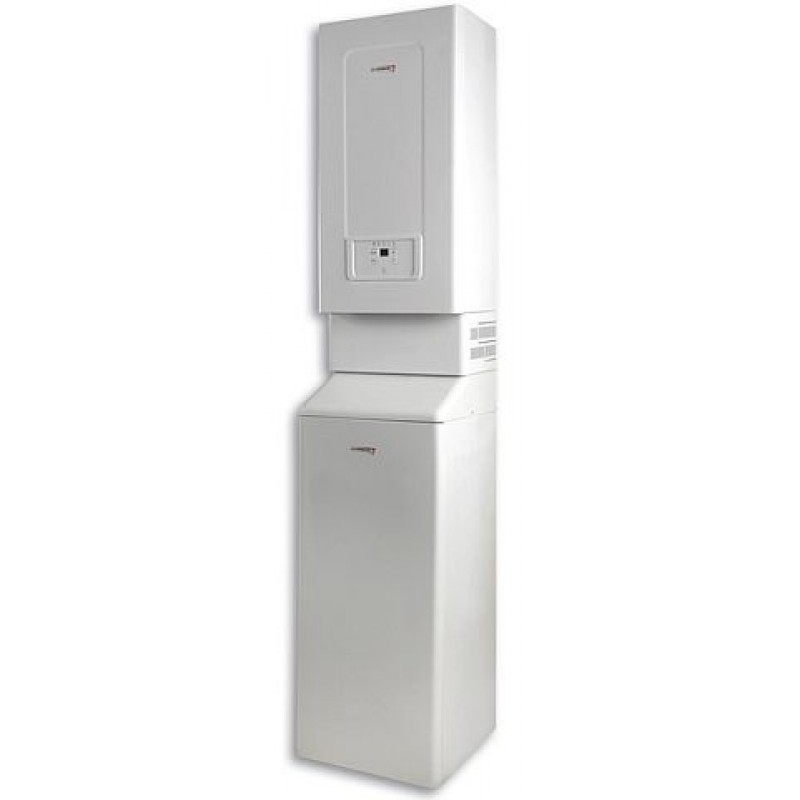

PROTHERM Panther 25KOOB60ZD sestava kotle se zásobníkem TV(B 60 Z) 58l 25KOOB60ZD

Popis

PROTHERM Panther 25KOOB60ZD sestava kotle se zásobníkem TV(B 60 Z) 58l 25KOOB60ZD

Sestava se skládá z  kotle Panther 25 KOO (systémové provedení), externího zásobníku TV B60Z o  objemu 58 litrů a  propojovací sady boční nebo dolní která obsahuje NTC čidlo. Zásobník postaven pod kotlem (B60ZD) nebo zavěšen vedle kotle (B60ZB).

Kotel Panther 25KOO
Systémový kotel s možností přípravy TV v  externím zásobníku, trojcestný ventil pro připojení zásobníku je součástí kotle, plynulá modulace výkonu,
autodiagnostika, možnost ekvitermní eBus regulace řady set Thermolink, 7l expanzní nádoba, čerpadlo, všechny bezpečnostní prvky, ochrana proti
zamrznutí, digitální ovládání, elektrické krytí IPX4D.

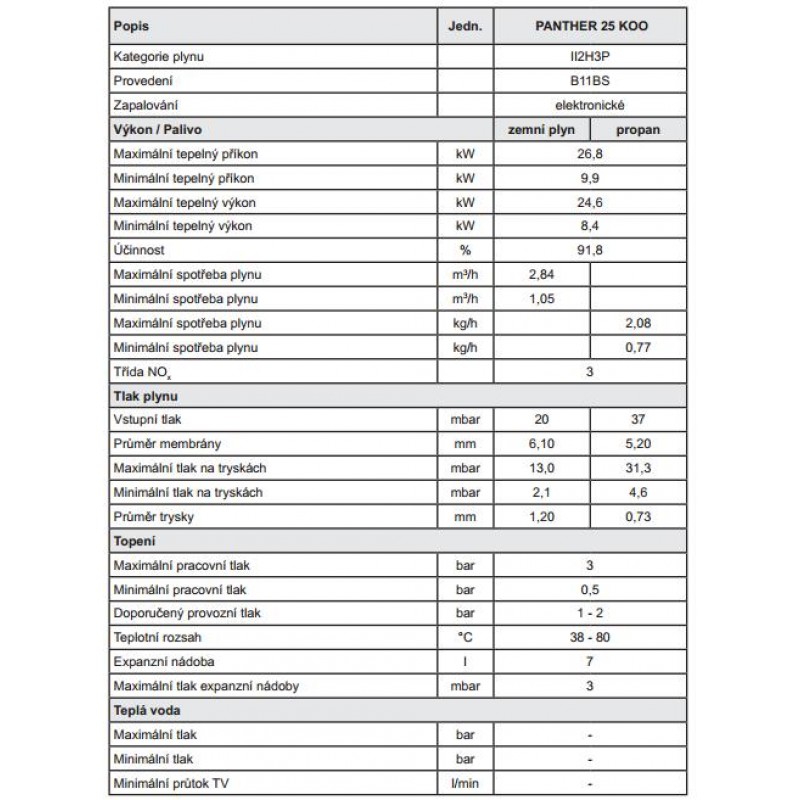

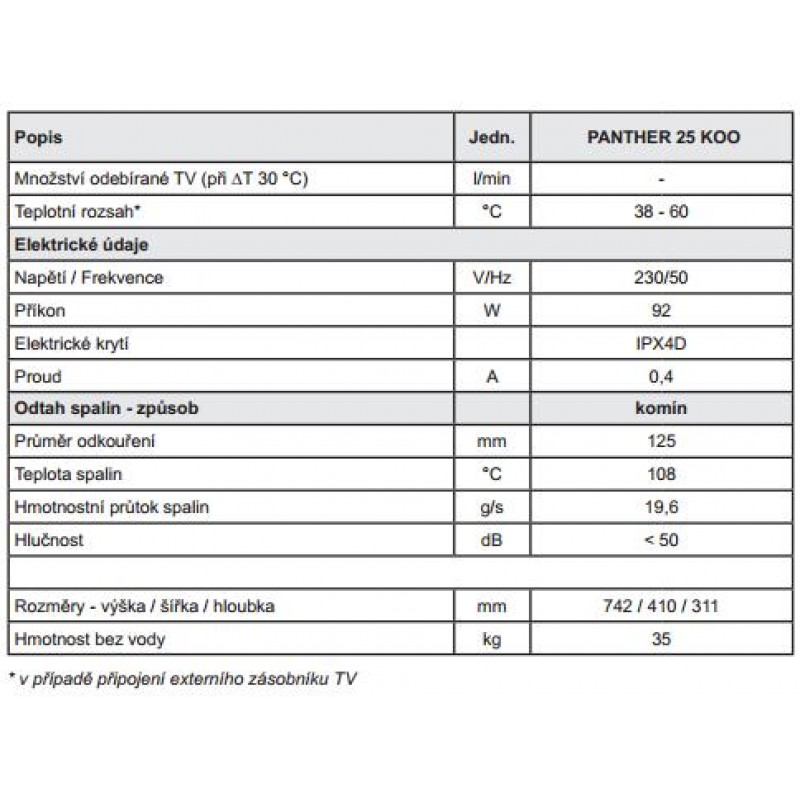

Technické parametry kotle:
Výkon: 8,4 – 24,6 kW
Účinnost: 91,8 %
Elektrické napětí: 230 / 50 V/Hz
Příkon: 92 W
Elektrické krytí: IPX4D
Odtah spalin - způsob: komín
Výška: 742 mm
Šířka: 410 mm
Hloubka: 311 mm
Hmotnost bez vody: 35 kg

Závěsné plynové kotle pro vytápění s možností přípravy TV v externím zásobníku:

- sortiment certifikovaného odkouření
- komínové nebo turbo provedení
- jednoduchá obsluha a autodiagnostika
- plynulá modulace výkonu, automatické zapalování
- elektronicky řízené oběhové čerpadlo, expanzní nádoba OV, vestavěný třícestný ventil, bezpečnostní prvky, ochrana proti zamrznutí, by-pass
- ekvitermní regulace ve spolupráci s eBus regulátory Protherm Thermolink, (základní ekvitermní regulace možno i jen s venkovním čidlem)

Nová řada závěsných kotlů Panther je pokračovatelem úspěšné řady závěsných kotlů Panther. Nový kotel si nejen zachoval všechny funkce, které se osvědčily u  minulých verzí kotlů, ale přichází i  s  inovacemi, které sledují poslední trendy jako je široký modulační rozsah výkonu a  jednoduché ovládání s  přehledným LCD displejem a celkovým designem, který zapadne do každého interiéru.

B 60 Z zásobník TV 58l:
Zásobník TV v designu kotle Panther a Ray, lze pověsit vedle nebo pod kotel, smaltovaná nádrž, anodová ochrana, 2litrová expanzní nádoba .

Technické parametry zásobník:
Objem: 58 l
Provedení: závěsný, stacionární
Průtok odebírané TV*: 136**l / 10 min
Hodinový průtok celkem (pro 65 °C): 345**l / hod
Doba prvního natopení zásobníku (z 10 °C na 60 °C): 12** min.
Největší možný přenášený výkon výměníkem zásobníku: 16,8**kW
Teplosměnná plocha výměníku: 0,54 m2
Max. provozní tlak: 600kPa
Max. provozní teplota: 80***°C
Připojení OV: G 3/4“
Připojení TV: G 1/2“
Objem expanzní nádoby: 2 l
Výška: 900 mm
Šířka: 410 mm
Hloubka: 420 mm
Hmotnost (bez vody): 52 kg

Di dle EN 625 v litrech za 10 min
** při spojení s 24 kW kotlem
*** tato hodnota je dána nastavením regulačních podmínek užitého tepelného zdroje
G – vnější závit / R – vnitřní závit

Nepřímoohřívané zásobníky teplé vody:
• objem 58 až 200 litrů
• stacionární i závěsné provedení
• ochrana proti korozi
• minimální tepelné ztráty

Komfortní zásobování teplou vodou
• Zásobníky teplé vody PROTHERM nabízí dostatek teplé vody i pro náročné
spotřebitele. Optimálně zvolená velikost zásobníku snižuje tepelné ztráty
a zajistí dostatečně rychlé opětovné nahřátí vody.
• Kvalitně smaltovaný vnitřní povrch zásobníků a protikorozní ochrana
magnesiovou anodou zaručuje dlouhou životnost.
• Jako zdroj tepla pro ohřev vody slouží stacionární nebo závěsné kotle
PROTHERM. Spojením zásobníku s některým z těchto kotlů získáte velmi
pěkný designový prvek ve vašem interiéru.

PROTHERM B 60 Z
• Zásobník teplé vody v designu pro kotle Panther, Panther Condens a RAY.
• Určen především pro zapojení do sestavy se závěsnými kotli Panther,
Panther Condens a RAY.
• Variabilita umístění - zásobník je možno zavěsit vlevo nebo vpravo od kotle
či postavit pod kotel na podlahu.
• Pomocí typových propojovacích souprav lze snadno spojit s kotlem do
elegantního celku.

Součástí zásobníku je:
• 2litrová expanzní nádoba, omezující odkapávání vody při natápění zásobníku
• pojistný ventil
• vypouštěcí ventil
• montážní konzola

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
