REGULUS ventil dochlazovací dvoucestný DBV 1 3/4“ vnější zavit 8066

Použití:
POZOR - Nenahrazuje pojistný ventil!
Bezpečnostní ventil je určen k ochraně kotlů ústředního vytápění proti přehřátí. V tělese ventilu je vypouštěcí a dopouštěcí ventil ovládaný termostatickým členem. Při dosažení limitní teploty se současně otevírá vypouštěcí a dopouštěcí ventil, to znamená, že do kotle proudí studená voda a zároveň se odpouští horká voda z kotle. Při poklesu teploty pod limitní se současně uzavře vypouštěcí a doupouštěcí ventil.

Technická charakteristika:
Otevírací teplota (limitní): 100°C (+0°C -5°C)
Maximální teplota: 120°C
Maximální tlak na straně kotle: 4 bar
Maximální tlak na straně vody: 6 bar
Nominální průtok při ? p 1 bar: 1,90 m3/hod

Instalace:

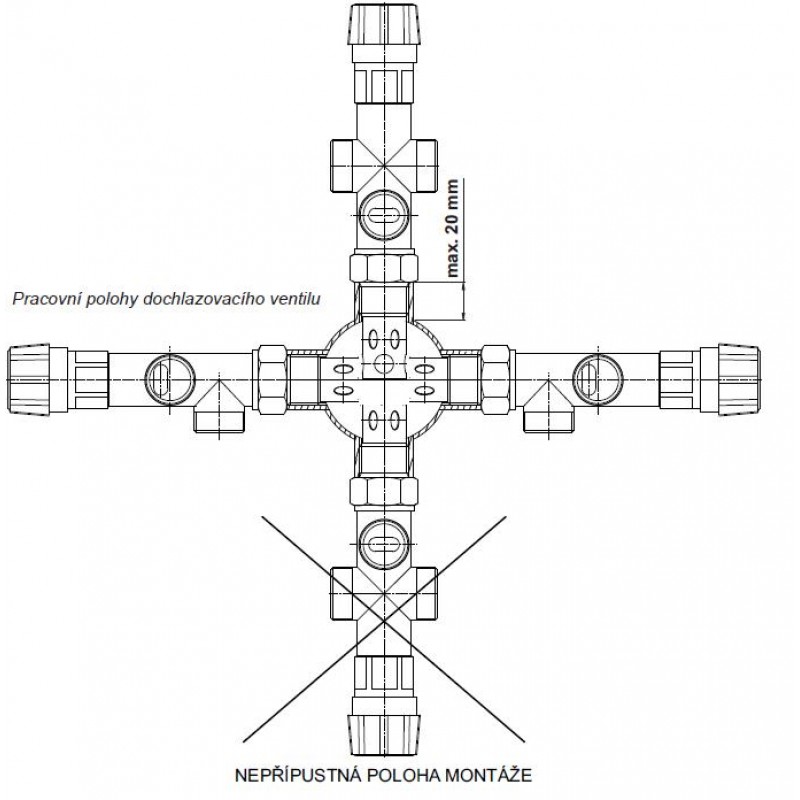

Instalaci smí provádět pouze odborně způsobilá osoba. Pro správnou funkci termostatického dvoucestného bezpečnostního ventilu (dále
jen DBV) je nutné dodržet předepsané podmínky pro jeho instalaci a dodržet označení směrů průtoku vyznačených na těle ventilu. Bezpečnostní ventil se vždy montuje do výstupního potrubí kotle nebo přímo na kotel
v místě horní části kotle, kde ohřátá voda opouští kotel a je dopravována do topného systému. Při instalaci ventilu DBV je nutné zkontrolovat, zda použitý 3“ nátrubek, který může být jak v potrubí tak na kotli, zajistí po

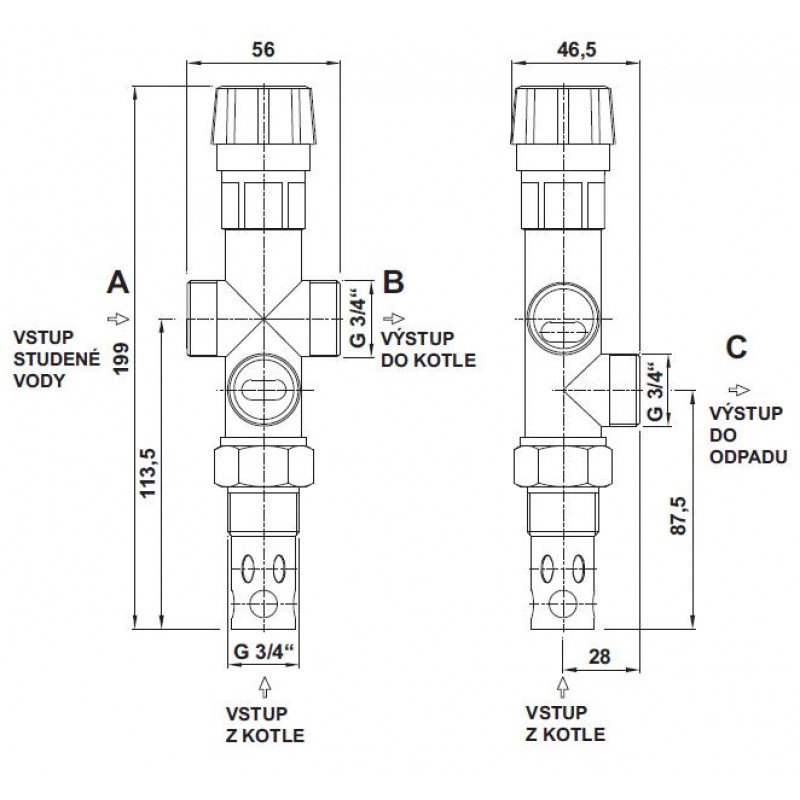

instalaci DBV úplné ponoření termostatického členu ventilu. Po namontování do nátrubku se v místě „C“ (obr.1) připojí odpadní potrubí, ve

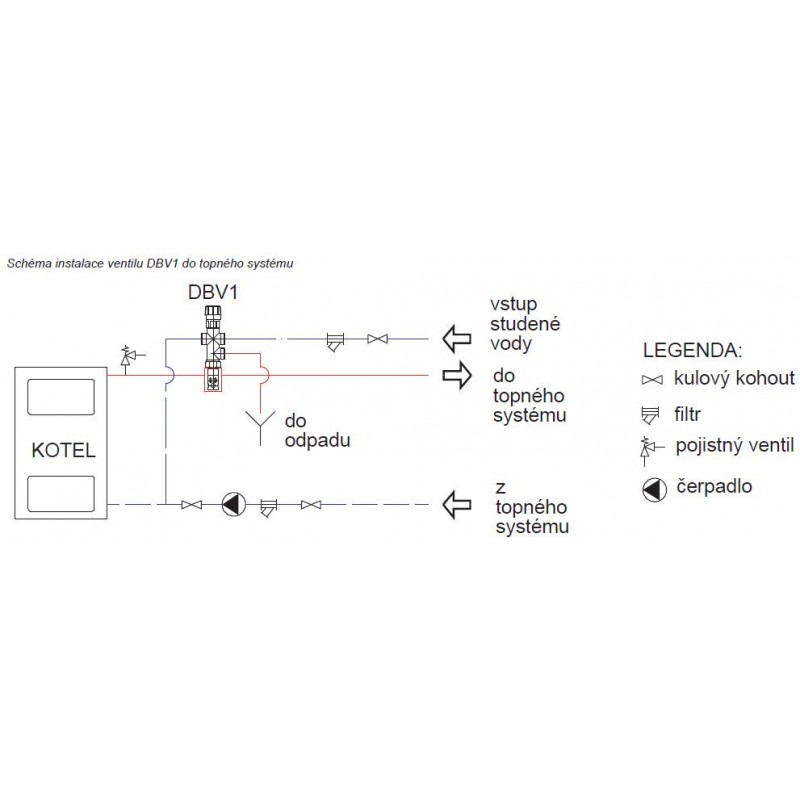

kterém bude do odpadu odtékat horká voda z kotle. V místě „A“ (obr.1) se připojí dle (obr.2) přívod chladící vody, která po uvedení ventilu do provozu zajistí ochlazení kotle. Na přívodu chladící vody musí být namontován ?ltr pro zachycení mechanických nečistot. V místě „B“ (obr.1) se připojí
potrubí, které se dle (obr.2) zavede do zpátečky topného systému v blízkosti kotle.

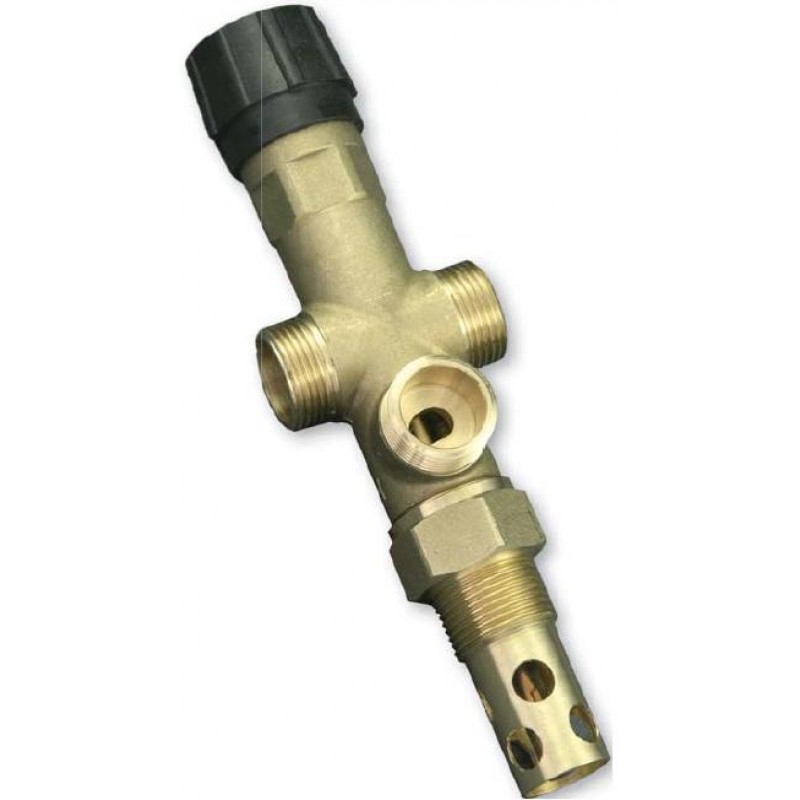

ILUSTRAČNÍ FOTO
