DRAŽICE OKC 125 NTR Ohřívač stacionární nepřímotopný 110370801

Popis

DRAŽICE OKC 125 NTR Ohřívač stacionární nepřímotopný 110370801

Stacionární 0,6 MPa – boční vývody výměníku, bez boční příruby.
Nepřímotopný ohřívač k postavení na zem o objemu 125 litrů, kulatý.

Objem: 155 l
Hmotnost: 69 kg

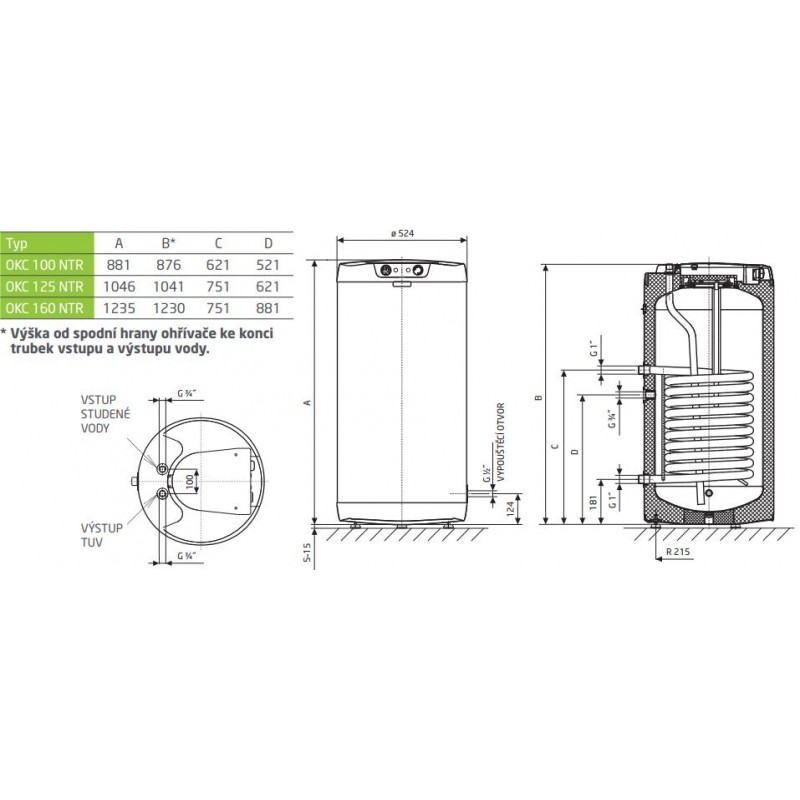

Výška ohřívače: 1 046 mm
Průměr ohřívače: 524 mm
Teplosměnná plocha: 1,45 m2
Maximální provozní tlak nádoby: 0,6 MPa
Maximální provozní tlak výměníku: 1 MPa
Připojení TUV: JS 3/4"
Připojení topné vody: JS 1"
Maximální teplota TUV: 80°C
Doporučená teplota TUV: 60°C
Připojovací napětí: 1 P-EN AC 230 V/50 Hz
Jmenovitý tepelný výkon při teplotě topné vody 80 °C a průtoku 720 l/hod: 32 000 W
Doba ohřevu z 10 °C na 60 °C: 17 min.
Elektrické krytí: IP44
Tepelné ztráty: 1,1 kWh/24 hod
TUV – teplá užitková voda.

Provedení ohřívačů
Nepřímotopné ohřívače k postavení na zem v objemech 100–250 litrů se smaltovanou nádobou a výkonným výměníkem pro ohřev teplé užitkové vody (TUV) z externího zdroje. Objem 200 litrů a 250 litrů se vyrábí ve variantě se dvěma výměníky pro připojení dvou zdrojů topné vody (např. plynový kotel alternativní zdroj). Při propojení obou výměníku do série lze získat zdroj TUV o výkonu až 44 kW. Ohřívač je vybaven regulací teploty ohřevu TUV (termostat pro ovládání trojcestného ventilu nebo oběhového čerpadla ) pro napětí 230 V/50 Hz, pojistným ventilem a vývodem pro cirkulaci.

Nejčastější využití
Ohřev TUV celoročně topnou vodou z plynového kotle pro zapojení s přednostním ohřevem TUV. Pro typ OKC x NTRR je možná kombinace plynového kotle a alternativního zdroje energie nebo při propojení obou výměníku do série nepřímotopný zásobník pro kotle nad 24 kW.

OKC – válcové ohřívače
OKH – hranaté ohřívače

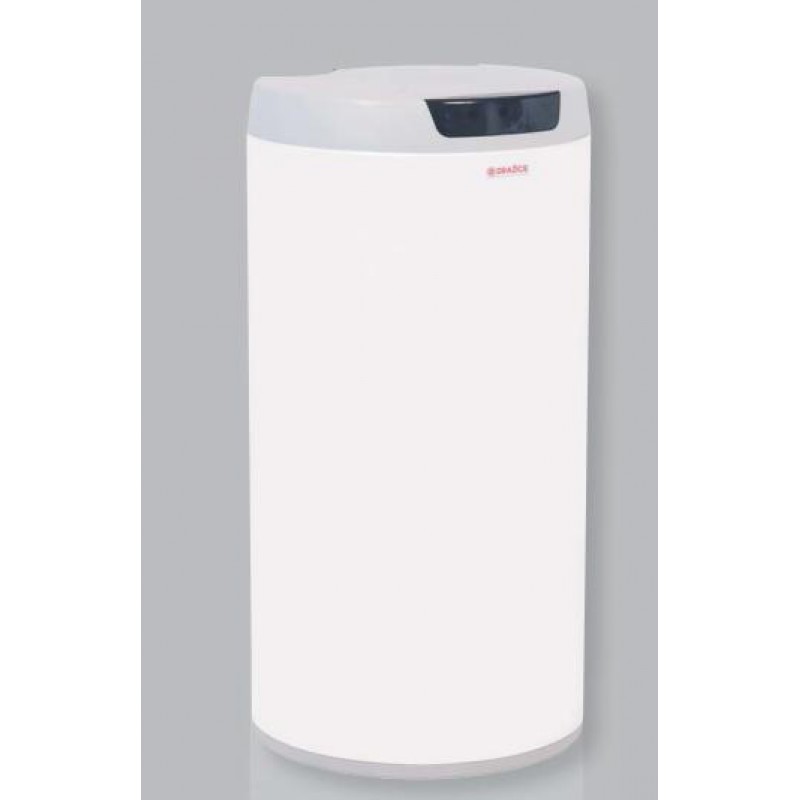

ILUSTRAČNÍ FOTO
