Grundfos MAGNA3 25-100 180 1X230V oběhové čerpadlo PN16 97924252

Popis

Grundfos MAGNA3 25-100 180 1X230V oběhové čerpadlo PN16 97924252

Pokročilé oběhové čerpadlo MAGNA3 disponuje obsáhlým výrobním programem, zabudovanými komunikačními možnostmi a funkcionalitami. MAGNA3 je ideální pro dosažení maximálního výkonu a komfortu. Vhodné pro systémy vytápění, chlazení i cirkulace TV.

MAGNA3 je mokroběžné čerpadlo - čerpadlo a motor tvoří jednu jednotku, bez ucpávky. Ložiska jsou mazána čerpanou kapalinou. Inovativní upínací spona s pouze jedním šroubem umožňuje snadnou změnu polohy hlavy čerpadla. MAGNA3 nevyžaduje údržbu a poskytuje extrémně nízké náklady během životního cyklu čerpadla.

Charakteristické rysy čepadla MAGNA3:
- řídicí jednotka ve svorkovnici
- ovládací panel s tenkým displejem na svorkovnici
- svorkovnice připravena pro volitelné CIM moduly
- zabudovaný snímač diferenčního tlaku a teploty
- vzduchem chlazená elektronika

Čerpadlo je jednofázové.

Technické parametry:
- Jmen. průtok: 5.43 m3/h
- Jmen. dopravní výška: 6.273 m
- Max. dopravní výška: 100 dm
- Teplotní třída TF: 110
- Schval. značky na typovém štítku: CE,VDE,EAC,CN ROHS,WEEE
- Model: D

Materiály:
- Těleso čerpadla: Litina
- Těleso čerpadla: EN-GJL-200
- Těleso čerpadla: ASTM A48-200B
- Oběžné kolo: PES 30%GF

Instalace:
- Rozsah okolní teploty: 0 .. 40 °C
- Maximální provozní tlak: 16 bar
- Potrubní přípojka: G 1 1/2"
- Jmenovitý tlak: PN16

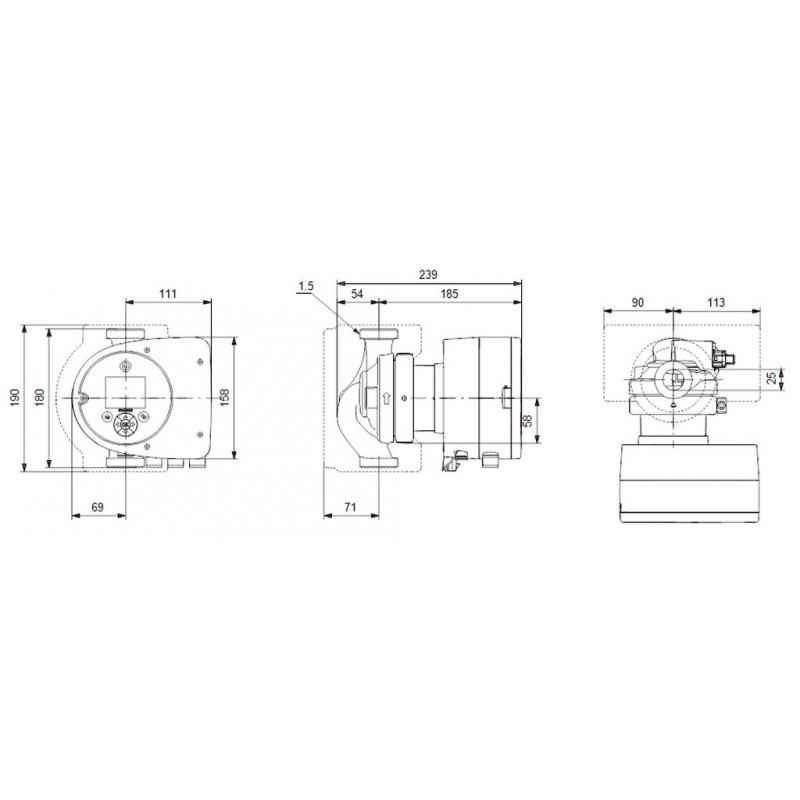

- Vzdálenost mazi sacím a výtlačným hrdlem: 180 mm

Kapalina:
- Čerpaná kapalina: Voda
- Rozsah teploty kapaliny: -10 .. 110 °C
- Vybraná teplota kapaliny: 60 °C
- Hustota: 983.2 kg/m3

Elektrické údaje:
- Příkon - P1: 9 .. 153 W
- Frekvence el. sítě: 50 / 60 Hz
- Jmenovité napětí: 1 x 230 V
- Max. spotřeba el. proudu: 0.09 .. 1.33 A
- Krytí (IEC 34-5): X4D
- Třída izolace (IEC 85): F

Jiné:
- Energet. účinnost (EEI): 0.18
- Čistá hmotnost: 4.81 kg
- Hrubá hmotnost: 5.27 kg
- Přepravní objem: 0.015 m3

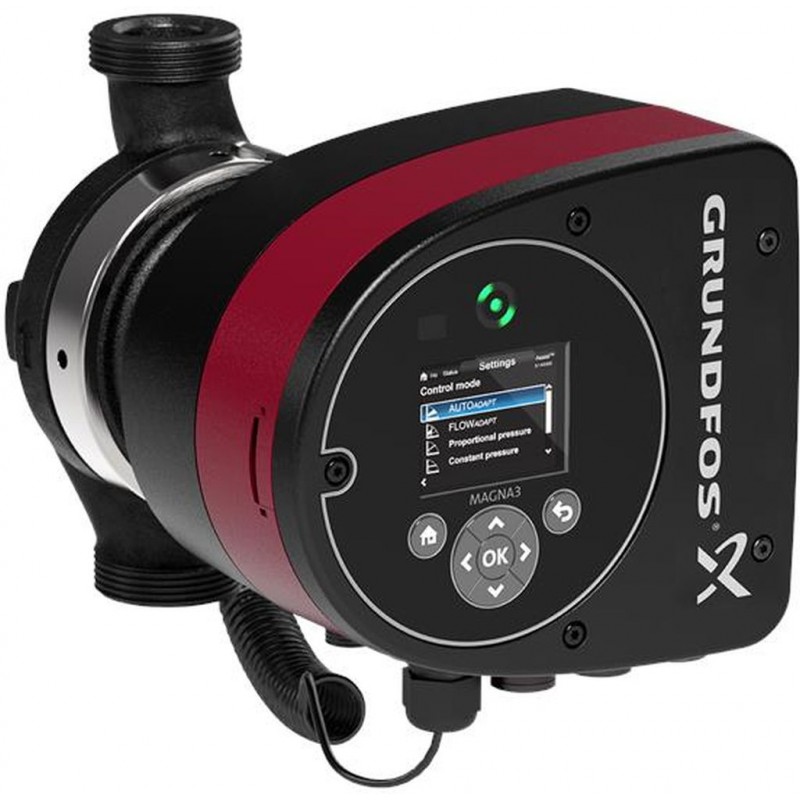

ilustrační foto
