HEIMEIER radiátorový ventil E-Z rohový, jednotrubková s. 3877-02.000 DN 15 (1/2") Provedení: jednotrubková soustava Pro jedno- a dvoutrubkové otopné soustavy E-Z ventil s ponornou trubkou je ur... Zobrazit celý popis »


Výrobce: HEIMEIER
Kód / Model: 3877-02.000

Popis

HEIMEIER radiátorový ventil E-Z rohový, jednotrubková s. 3877-02.000

DN 15 (1/2")
Provedení: jednotrubková soustava

Pro jedno- a dvoutrubkové otopné soustavy
E-Z ventil s ponornou trubkou je určen pro jednobodové připojení otopných žebříků, druhý konec zůstává volný např. pro elektrickou topnou tyč. Rozteč připojení trubek je 50 mm.

Technický popis

Ventil E-Z pro jednobodové připojení otopných těles je zhotoven z korozivzdorného poniklovaného bronzu. Vyrábí se v rohovém i přímém provedení pro jedno i dvoutrubkové soustavy. U provedení pro jednotrubkové soustavy je součinitel zatékání do tělesa pevně nastaven na 35 %.
Ventil E-Z lze osadit všemi termostatickými hlavicemi a servopohony IMI Heimeier. Vřeteno ventilu z nerez oceli je opatřeno dvěma těsnícími O-kroužky. Vnější O-kroužek a celý vrchní díl je možné vyměnit za provozu soustavy.
Uzavření zpátečky se provádí šestihranným klíčem 8 mm (SW 8). V případě E-Z ventilu pro dvoutrubkové otopné soustavy plní uzavírací kuželka také funkci kuželky pro přednastavení.
Kuželka je utěsněna EPDM O-kroužkem.
Připojovací závit ventilu G3/4" odpovídá svěrným připojením pro měděné, plastové, přesné ocelové nebo vícevrstvé trubky. Použít je nutno výhradně příslušně označená svěrná šroubení IMI Heimeier (označená např. 15 THE).
Max. přípustná provozní teplota 120 °C.
Max. jmenovitý tlak 10 bar.

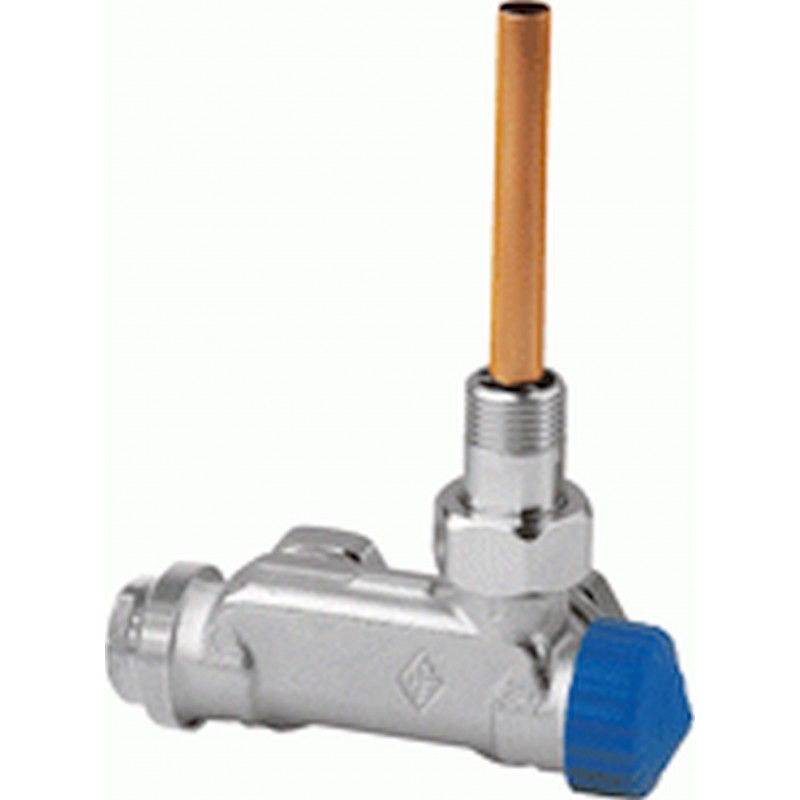

ILUSTRAČNÍ FOTO
