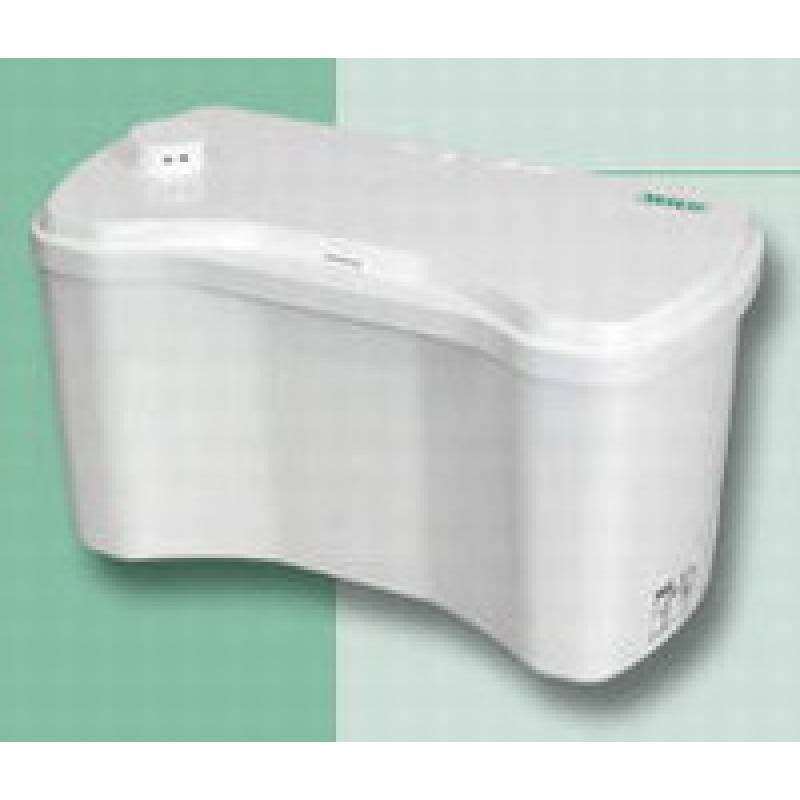

WILO TMP 32-05 přečerpávač splašků a fekálii 2017795

Popis

WILO TMP 32-05 přečerpávač splašků a fekálii 2017795

Technická data:
Napájení: 1 ~ 230 V Hz 50
Příkon: 0,5 kW
Jmenovitý proud: A 2,3
Charakter provozu: přerušovaný S3 s 10% doby provozu
Rozměry [š/v/h]: 500 x 300 x 265 mm
Užitečný objem: 12 l
Čerpací výška max.: 6,5 M
Čerpací výkon max.: 6,9 m3/h
Teplota média max.: 45°C
Krátkodobě do 3 minut: 75
Druh krytí: IP 68
Hmotnost: 7,1 kg

Použití
Přečerpávač splašků, kompletně připravený k připojení, pro vymezené
používání k odvádění odpadní vody z umývadla, pračky, myčky, sprchy
a bidetu, z nichž nelze odpadní vodu a splašky odvádět do kanalizace
přirozeným spádem nebo které jsou situovány pod úrovní zpětného
vzdutí.

Připojení sprchy nebo vany je nutno zajistit proti vzdutí potrubní smyčkou
(sifon) a rozdílem úrovní 180 mm.

Popis zařízení:
Automatický minipřečerpávač splašků, vybavený všemi potřebnými
spínači i ovládacími zařízeními, zamontovanou zpětnou klapkou, filtrem
s aktivním uhlím, pro dva odvodňované zařizovací předměty
a odvětrávací potrubí.
Minipřečerpávač TMP 32 se připojuje přímo. Hrdla pro připojení odvodňovaných zařizovacích předmětů i pro výtlačné potrubí jsou umístěna
na zadní straně zařízení a připojená potrubí je možno vyvést doleva
nebo doprava. Přes filtr s aktivním uhlím se bez zápachu odvětrává
do místnosti, kde je zařízení instalováno, nebo odvětrávacím potrubím
nad střechu.

Připojovací rozměry
Nátok:
– 2 nátoky - DN 40 vč. zaslepovacích víček
Výtlak:
– Výtlačné hrdlo DN 32
(bez výtlačné hadice)

Odvětrávání
Možnost výběru mezi integrovaným filtrem s aktivním uhlím s pojistkou
proti přetečení nebo odvětráváním samostatným odvětrávacím
potrubím na střechu se samotěsnící zasouvací spojkou (vnější průměr
trubky 25 mm).
