DRAŽICE OKCE 125 NTR/2,2kW Ohřívač nepřímotopný stacionární, 110370101

Popis

DRAŽICE OKCE 125 NTR/2,2kW Ohřívač nepřímotopný stacionární, 110370101

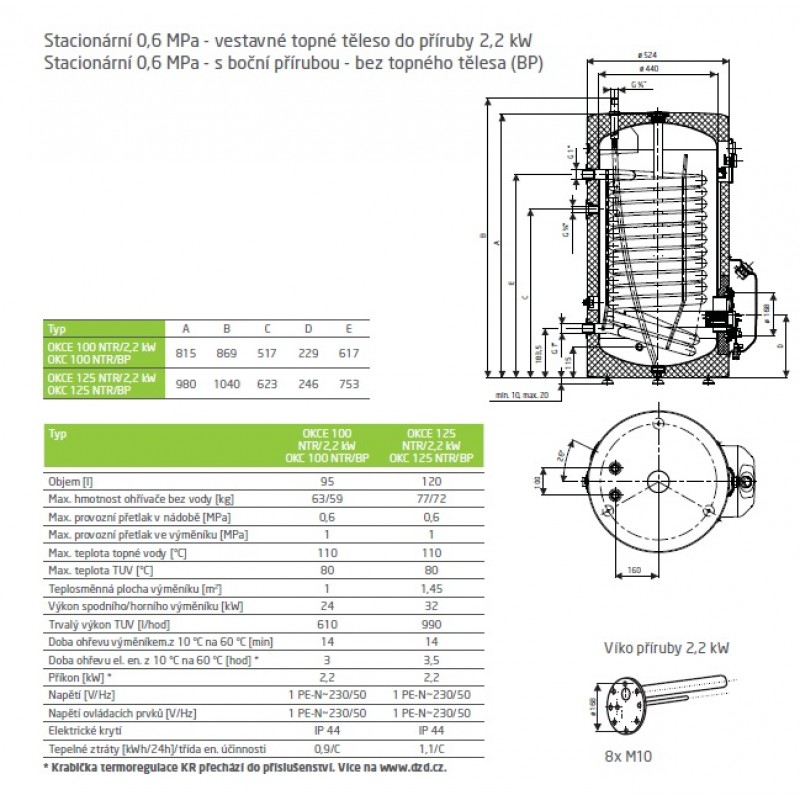

Stacionární 0,6 MPa – vestavné topné těleso do příruby 2,2 kW.
Nepřímotopný ohřívač k postavení na zem o objemu 125 litrů

Objem: 115 l
Hmotnost: 71 kg
Výška ohřívače: 1046 mm
Průměr ohřívače: 524 mm
Maximální provozní tlak nádoby: 0,6 MPa
Provozní tlak topné vody : 1 MPa
Maximální teplota topné vody : 110°C
Maximální teplota TUV .: 80°C
Výhřevná plocha spodního výměníku: 1,45 m2
Výkon spodního/horního výměníku (SV/HV): 32 kW
Trvalý výkon TUV .*/SV ./HV .: 990 l/hod
Doba ohřevu z 10 °C na 60 °C (výměníkem): 14 min.
Doba ohřevu z 10 °C na 60 °C (topnou jednotkou): 3,5 hod.
Elektrické krytí: IP44
Tepelné ztráty: 1,1/C kWh/24 hod
TUV – teplá užitková voda.
*) Teplá užitková voda 45 °C

Provedení ohřívačů
Novější řada smaltovaných nepřímotopných ohřívačů k postavení na zem v objemech 100–300 litrů se smaltovanou nádobou a výkonným jedním nebo od typu 200 litrů dvěma výměníky pro ohřev TUV z externího zdroje nebo kombinaci různých zdrojů. Při propojení obou výměníku do série lze získat zdroj TUV o výkonu až 57 kW. Ohřívač je vybaven regulací teploty TUV (termostat pro ovládání trojcestného ventilu nebo oběhového čerpadla) pro napětí 230 V/50 Hz, vývodem pro cirkulaci a do 200 litrů pojistným ventilem.

V dolní části ohřívače je umístněn revizní přírubový otvor pro čištění vnitřku nádoby s namontovaným pomocným elektrickým ohřevem. Při použití ohřívače pro solární systém je u ohřívačů nad 200 litrů k dispozici hrdlo 6/4",umístněné nad solárním výměníkem pro elektrickou topnou jednotku TJ z příslušenství.

Nejčastější využití
Ohřev TUV celoročně topnou vodou z plynového kotle pro zapojení s přednostním ohřevem TUV nebo kombinovaný provoz topná voda a elektrická energie. Od objemu OKC 200 NTRR je možná kombinace plynového kotle, alternativního zdroje energie nebo solárního systému. Při propojení obou výměníku do série lze získat nepřímotopný zásobník pro kotle nad 24 kW v kombinaci s elektrickou energií.

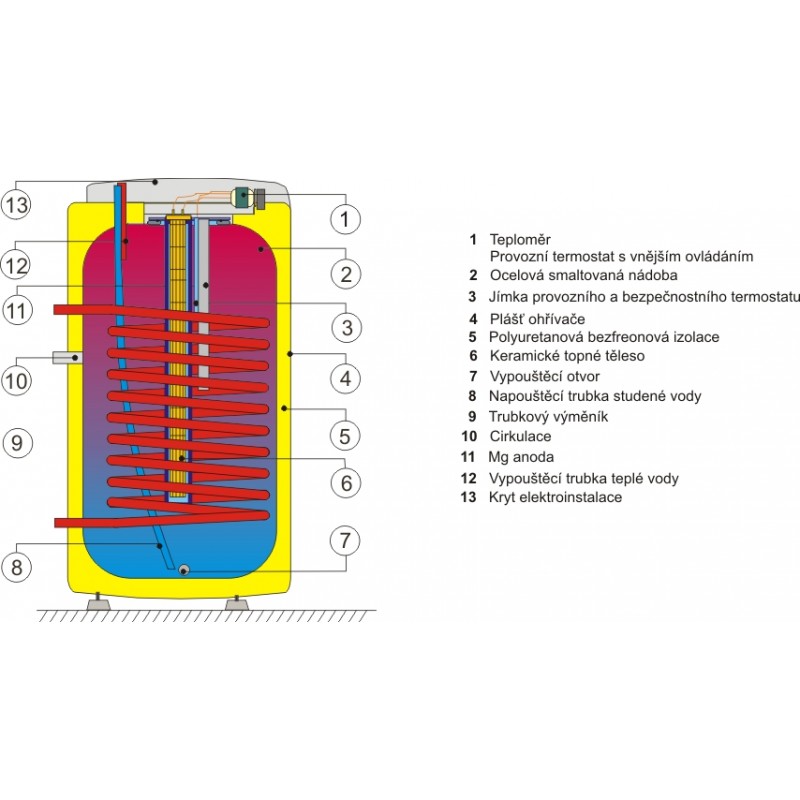

ILUSTRAČNÍ FOTO
