ALCAPLAST Slim Sádromodul AM1101/1200
Kód / Model: AM1101/1200
Popis
ALCAPLAST Slim Sádromodul AM1101/1200Předstěnový instalační systém pro suchou instalaci (do sádrokartonu).
Použití
- Pro závěsné WC
- Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce, stavební hloubka jen 84 mm
- Pro tloušťku podlah 0-100 mm
- Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
Vlastnosti
- Viditelné označení nivelace a středové rysky
- Rohový ventil s možností na napojení na potrubní systém Mepla
- Konstrukce rámu dovoluje kotvení k samostatné, dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
- Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
- Duální splachování, nezávisle nastavitelné s hygienickou rezervou
- Kompatibilní se všemi ovládacími tlačítky Alcaplast s výjimkou senzorových tlačítek
- Servisní práce bez použití nářadí
- Přívod vody zezadu/shora uprostřed
- Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
- Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
- Montážní hloubka nastavitelná v rozmezí 20-60 mm
- Stavební hloubka 84 mm
- Nastavitelné výsuvné nohy v rozmezí 0-100 mm
- Materiál nosné konstrukce: kov ošetřený práškovou barvou
Normy
- ČSN EN 14124, ČSN EN 14055
Rozsah dodávky
- Nádrž s napouštěcí a vypouštěcí armaturou
- Samonosný rám
- Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2" - 3/8"
- Šroub mechanismu 2 ks
- Fixační set: vrut O8x60 - 8 ks, hmoždinka O12 - 8 ks
- Fixační materiál pro uchycení WC mísy: závitová tyč M12 - 2 ks, podložky - 4 ks, krytka - 2 ks, matice - 2 ks, chránička závitu - 2 ks
- Koleno odpadu SLIM HT90/110 PVC
- Těsnění přívodu, vývodka polypropylen, vrapová vložka
- Těsnění odpadu, propojka polypropylen, těsnění propojky
- Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
- Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
Technické parametry
- Připojení vody zezadu nebo shora montážními otvory G1/2 "
- Funkční rozsah tlaku vody 0,05-0,8 MPa
- Doporučený rozsah tlaku vody 0,3-0,5 MPa
- Standardní nastavení velkého spláchnutí 6 l
- Standardní nastavení malého spláchnutí 3 l
- Hygienická rezerva 3 l
- Objem vody v nádržce 9 l
- Zátěžová zkouška 400 kg

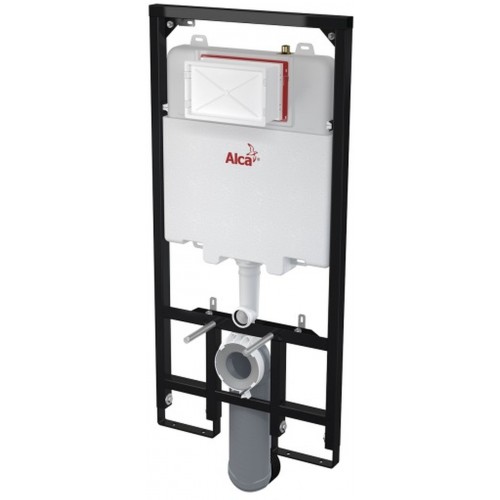

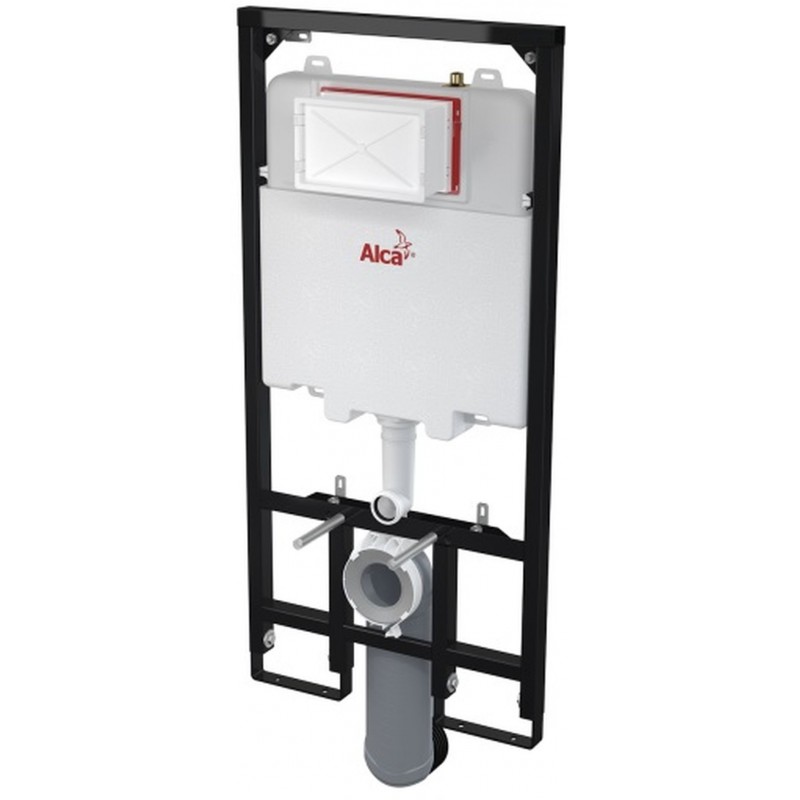

ilustrační foto
Obrázky se mohou lišit od originálního produktu/položky.
