DRAŽICE OKC 300 NTRR/SOL Ohřívač stacionární pro solární systémy 121091301

Popis

DRAŽICE OKC 300 NTRR/SOL Ohřívač stacionární pro solární systémy 121091301

Stacionární 1 MPa.
Nepřímotopný ohřívač pro solární systémy k postavení na zem o objemu 300 litrů.

Objem: 275 l
Hmotnost: 125 kg

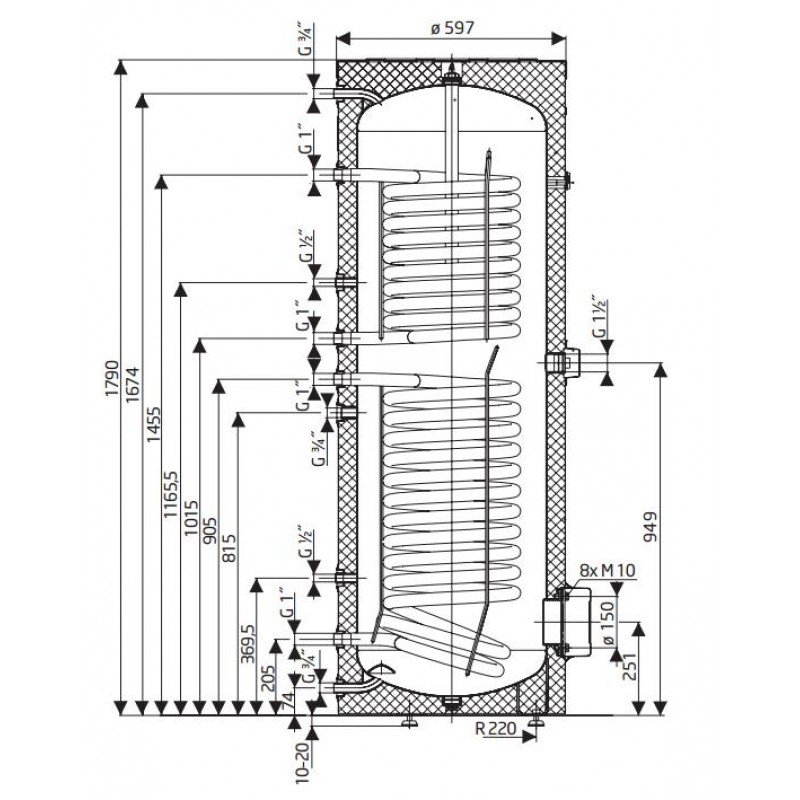

Výška ohřívače: 1 790 mm
Průměr ohřívače: 597 mm
Max. provozní přetlak v nádobě: 1 MPa
Max. provozní přetlak ve výměníku: 1 MPa
Maximální teplota topné vody: 110°C
Maximální teplota teplé vody: 95°C
Objem spodního výměníku: 10,5 l
Objem horního výměníku: 7 l
Výhřevná plocha spodního výměníku: 1,5 m2
Výhřevná plocha horního výměníku: 1m2
Výkon spodního/horního výměníku při spádu 80/60°C: 35/24 kW
Doba ohřevu TUV spodním/horním výměníkem při spádu 80/60°C: 24/16 min.
Trvalý výkon TUV.* spodním/horním výměníkem při spádu 80/60°C: 1100/670 l/hod
Výkon spodního/horního výměníku při spádu 60/50°C: 21/13 kW
Doba ohřevu TUV spodním/horním výměníkem při spádu 60/50°C: 35/19 min.
Trvalý výkon TUV.* spodním/horním výměníkem při spádu 60/50°C: 517/330 l/hod
Tepelné ztráty: 1,9 kWh/24 hod
TUV – teplá užitková voda.

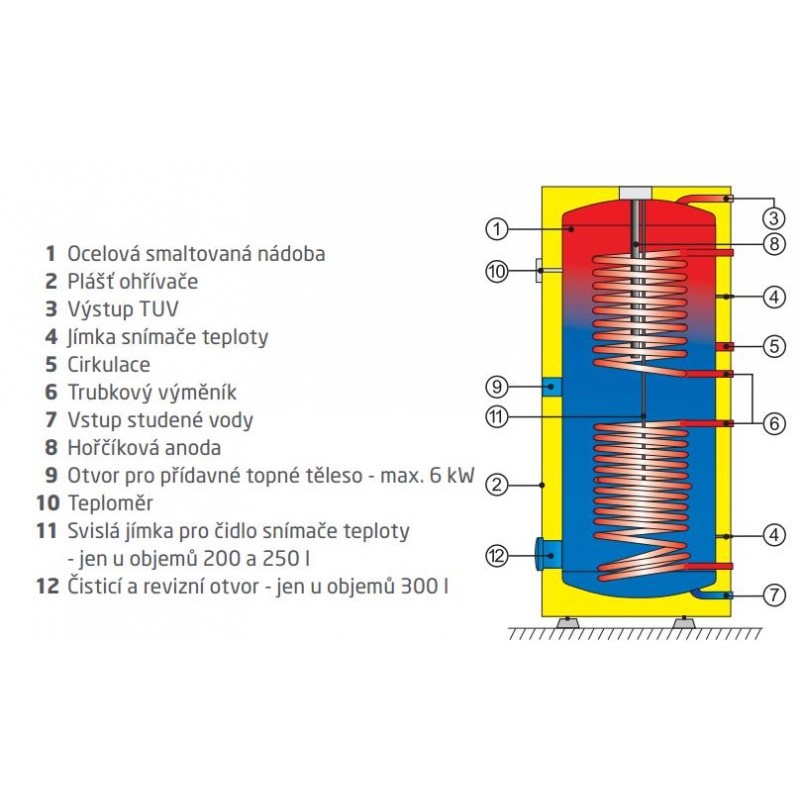

Provedení ohřívačů
Nová řada smaltovaných nepřímotopných ohřívačů pro solární systémy k postavení na zem o objemech 200, 250 a 300 litrů se smaltovanou nádobou a dvěma výměníky pro ohřev TUV z externího zdroje nebo kombinaci různých zdrojů. Ohřívač má i cirkulační otvor.

V dolní části ohřívače o objemu 300 litrů je umístěn revizní přírubový otvor pro čištění vnitřku nádoby. Pro použití ohřívače pro solární systém je u ohřívačů k dispozici hrdlo 6/4", umístěné nad solárním výměníkem pro elektrickou topnou jednotku TJ 6/4.

Nejčastější využití
Ohřev teplé vody celoročně solárním systémem s elektrickým nebo nepřímotopným dohřevem, např. plynovým kotlem, nebo kotlem na tuhá paliva.

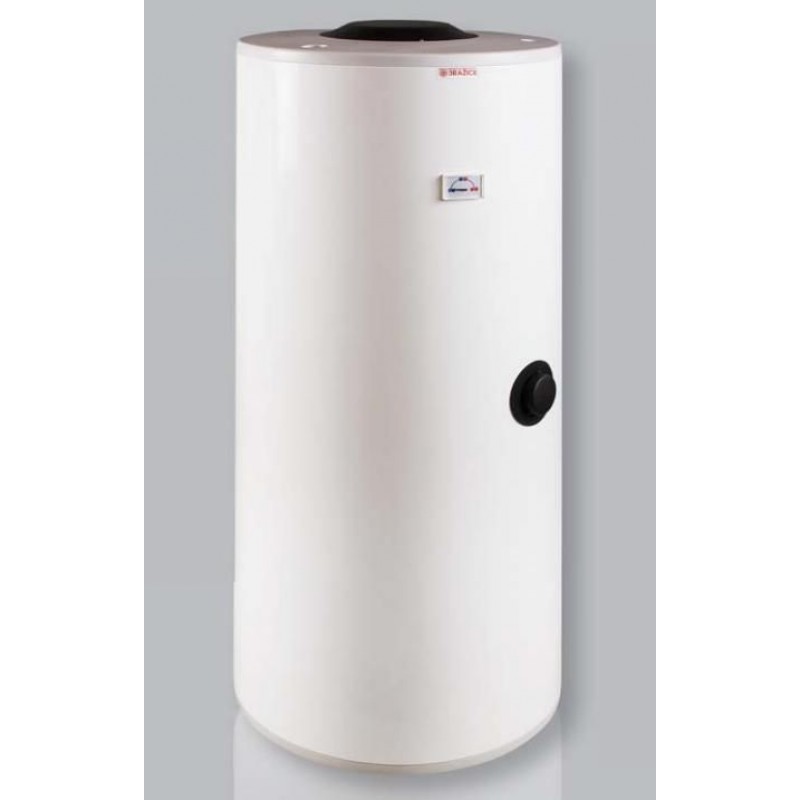

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
