DRAŽICE OKC 1000 NTR/1Mpa Ohřívač stacionární nepřímotopný 105513019

Popis

DRAŽICE OKC 1000 NTR/1Mpa Ohřívač stacionární nepřímotopný 105513019

Nepřímotopný ohřívač se smaltovanou nádobou do provozního tlaku 1 MPa v objemech 1000 litrů.

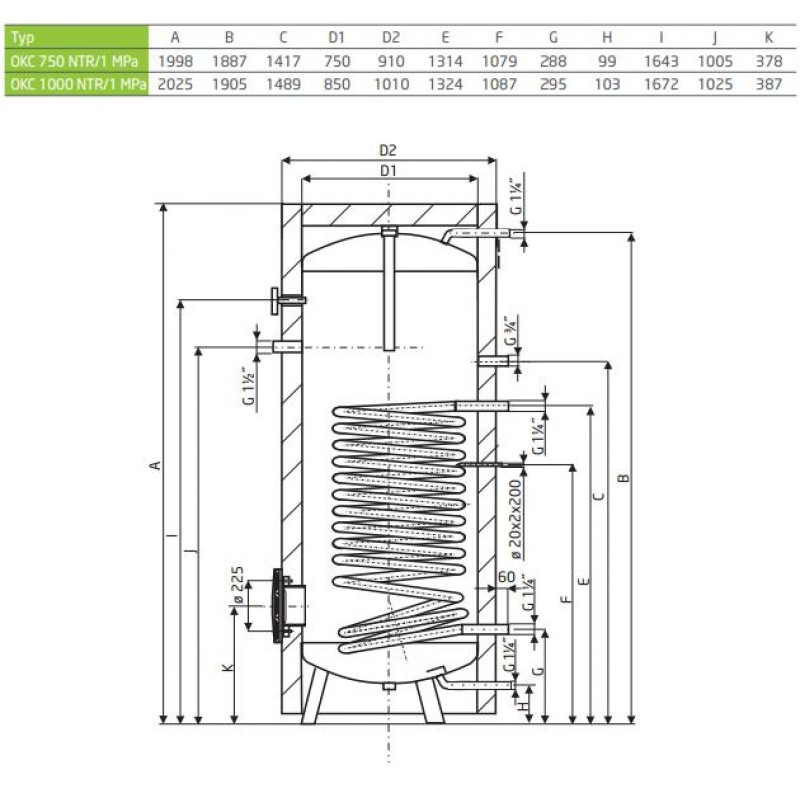

Objem: 975 l
Průměr: 1010 mm
Hmotnost: 274 kg
Provozní tlak TVU: 1 MPa
Maximální provozní tlak výměníku: 1,6 MPa
Maximální teplota topné vody: 110 °C
Teplota TUV : 95 °C
Výhřevná plocha výměníku: 4,5 m2
Výkon výměníku: 110 kW
Výkonnostní číslo výměníku podle DIN 4708: 38,8 NL
Trvalý výkon TUV .* výměníku: 2695 l/hod
Tepelné ztráty: 3,9 kWh/24 hod
*TVU - Teplá voda 45 °C

Provedení ohřívačů

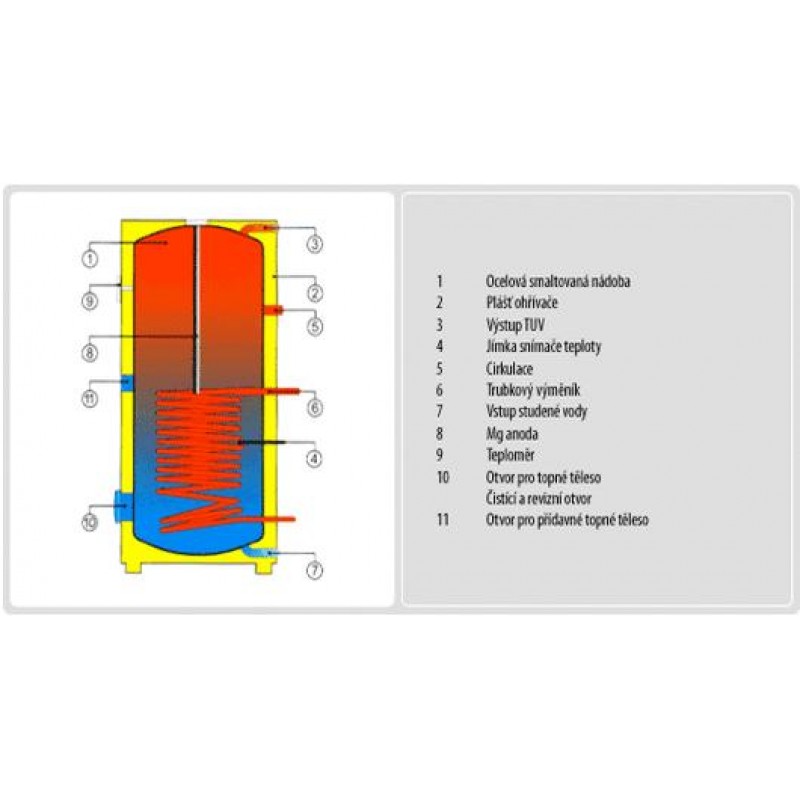

Nepřímotopné ohřívače se smaltovanou nádobou do provozního tlaku 1 MPa v objemech 300–2000 litrů. Ohřívače jsou vybaveny jedním (NTR) nebo dvěma (NTRR) výkonnými spirálovými výměníky, jímkami pro čidla regulace a revizním přírubovým otvorem. K ohřevu TUV lze použít topnou vodu o teplotě maximálně 110 °C a tlaku 1,6 MPa.

Do revizního otvoru lze namontovat pomocný elektrický ohřev z oddílu příslušenství řady R a SE. Hrdlo 6/4" nad spodním výměníkem je určeno pro elektrický dohřev TUV topnou jednotkou řady TJ z příslušenství. Tento dohřev se využívá hlavně při zapojení ohřívače na solární systém. Izolaci tvoří 50 mm tvrdé polyuretanové pěny u ohřívačů do 500 litrů. Ohřívače 750 litrů, 1000 l, 1500 l a 2000 l jsou izolovány 100 mm měkkou polyuretanovou pěnou (molitan), dodávané odděleně s nádobou.

Nejčastější využití
Ohřev TUV topnou vodou popřípadě v kombinaci s elektrickým ohřevem pro střední a velké objekty, pohotovostní zásoba vody výměníkové stanice, větší alternativní zdroje energie atd.

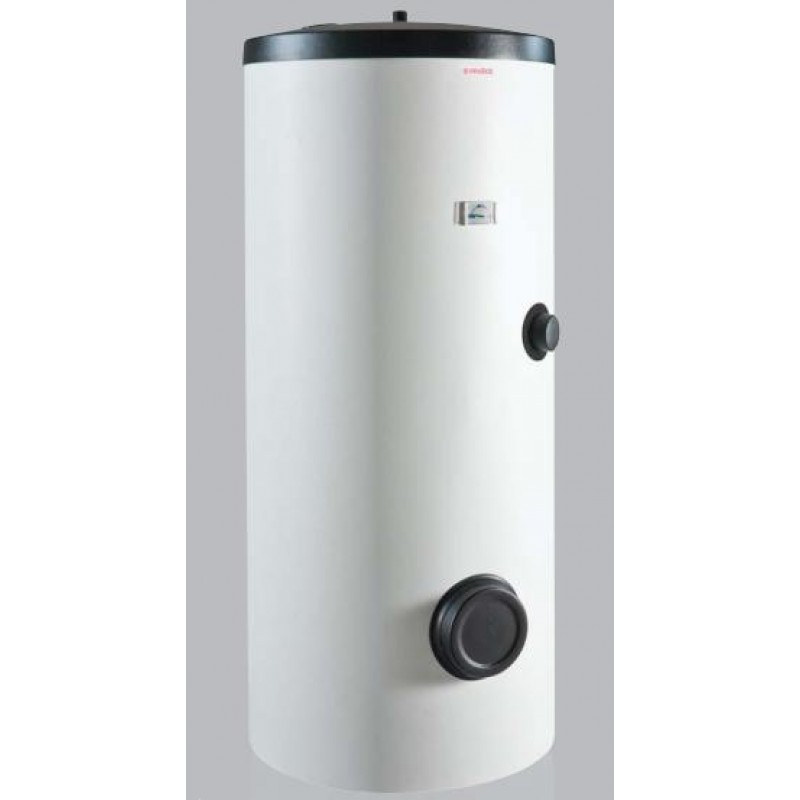

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
