DRAŽICE OKC 750 NTRR/BP ohřívač stacionární 105013054

Popis

DRAŽICE OKC 750 NTRR/BP ohřívač stacionární 105013054

Nádoba zásobníku je svařena z ocelového plechu, výměníky z ocelové trubky a jako celek posmaltována smaltem odolávajícím teplé vodě. Jako dodatečná ochrana proti korozi je v horní části zásobníku vmontována hořčíková anoda, která upravuje elektrický potenciál vnitřku nádoby a snižuje tak nebezpečí jejího prorezavění. Do nádoby jsou přivařeny vývody teplé, studené vody a cirkulační otvor. U zásobníků na
boku se pod plastovým krytem nachází čistící a revizní otvor zakončený přírubou, do otvoru lze namontovat topnou jednotku o různém výkonu. Zásobník má otvor G 6/4“ kam lze namontovat topné těleso řady TJ G 6/4“. To se používá, je-li zásobník zapojen v solárním systému nebo v systému s tepelným čerpadlem, pro dohřátí vody v horní části zásobníku na požadovanou teplotu. Zásobník se umisťuje na zem vedle zdroje topné vody nebo v jeho blízkosti. Nádoba je zkoušena tlakem 0,9 MPa, výměníky tlakem 1,5 MPa . Indikátor teploty je umístěn na plášti ohřívače. Izolaci nádoby tvoří 50 mm polyuretanové pěny. Na zásobník je nasazený plastový plášť (tvrzený polystyren).

Verze NTR má jeden výměník umístněný v dolní části zásobníku a k ohřevu se využívá jeden zdroj topné vody.

Verze NTRR je vybavena dvěma výměníky pro libovolnou kombinaci dvou zdrojů topné vody, je možné zapojit oba výměníky do série. Typy NTR/BP a NTRR/BP nemají topné těleso.

Zásobník nelze použít pro průtočný ohřev teplé vody ve výměníku.

Technické parametry:
Objem: 710 l
Průměr: 910 mm
Hmotnost bez vody: 213 kg
Provozní tlak teplé vody: 1 MPa
Provozní tlak topné vody: 1 MPa
Max. teplota topné vody: 110°C
Max. teplota teplé vody: 95°C
Výhřevná plocha horního výměníku: 1,17 m2
Výhřevná plocha spodního výměníku: 1,93 m2
Výkon spodního/horního výměníku při teplotním spádu 80/60 °C: 60/33 kW
Výkonostní číslo dle DIN 4708 horního výměníku: 6,2 NL
Výkonostní číslo dle DIN 4708 spodního výměníku: 21 NL
Trvalý výkon teplé vody spodního výměníku: 1460 l/h
Trvalý výkon teplé vody horního výměníku: 815 l/h
Doba ohřevu teplé vody* výměníkem při teplotním
spádu 80/60 °C (dolním/horním): 37/28 min.

*Teplá voda 45°C

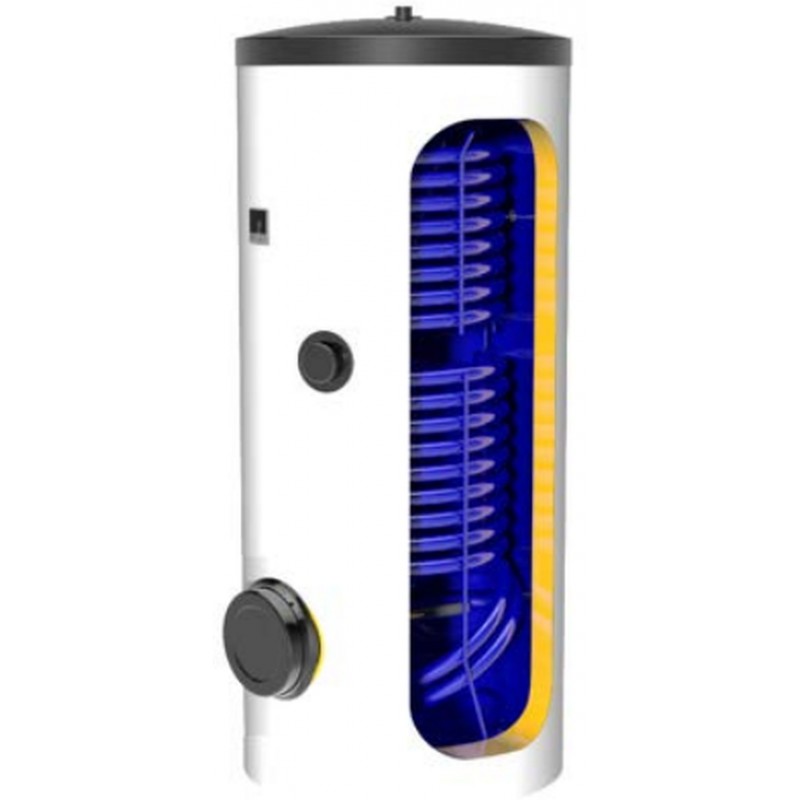

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
