GÜDE HQ 400-B víceúčelový obráběcí stroj s automatickým posuvem (soustruh + frézka) 55422

Popis

GÜDE HQ 400-B víceúčelový obráběcí stroj s automatickým posuvem (soustruh + frézka) 55422

Popis produktu:

Víceúčelový obráběcí stroj s automatickým posuvem, určený k vnějšímu/vnitřnímu soustružení válcových/kuželových/čelních ploch, zapichování, upichování, řezání závitů, vrtání, frézování, drážkování atd. všech běžně používaných materiálů (hliník a jeho slitiny, neželezné kovy, oceli) v podmínkách servisů, zámečnictví, řemeslnických nebo modelářských dílen.

Jednomotorový (550 W), stabilní litinový podstavec s transportními čepy, přesně broušené saně, volba rychlosti posuvu pomocí výměnných ozubených kol, 7 rychlostních stupňů otáčení sklíčidla soustruhu (›manuální nastavení pomocí řemenic), pohyb supportu prostřednictvím tyče s trapézovým závitem. Otočné (v horizontální rovině 90°) a výškově nastavitelné rameno vrtací/frézovací hlavy, pohyb v rybinových drážkách, 14 rychlostních stupňů otáčení vřetena při vrtání/frézování (manuální nastavení pomocí řemenic), jemné nastavení hloubky vrtání/frézování, chod vpravo/vlevo (nastavení pomocí ozubené spojky).

Vybavení: 3 - čelisťové sklíčidlo soustruhu (O 100 mm), výkyvný křížový support s ocelovým držákem a ručním kolečkem, posuvné zařízení, koník MK 3 (s ručním kolečkem), sklíčidlo pro nástroje a vrtáky se stopkami do O 13 mm.

Příslušenství: 2 otočné hroty MK 3, sada ozubených převodových kol (10), 1 sada vnějších čelistí, sada klíčů.


Parametry produktu:

Přípojka motoru: 230 V
Výkon motoru: 0,55 kW
Výška hrotů: 210 mm
Rozpětí hrotů: 400 mm
Otvor vřetena: 20 mm
Podélný zdvih: 410 mm
Příčný zdvih: 80 mm
Sklíčidlo: max. 13 mm
Vrtací výkon: 30 mm
Úchyt sklíčidla: MK3
Plocha stolu: 150 x 200 mm
Otáčky vrtacího vřetena: 150/290/360/450/575/836/ 1.300 ot./min.
Otáčky vrtacího vřetena: 117/220/276/345/440/640/ 1.000 ot./min.
Frézování drážek do max.: 20 mm
Rovné frézování max.: 63 mm
Zdvih vřetena: 80 mm
Příčný zdvih: 80 mm
Metrický závit: 18 stupňů, 0,2 - 3 mm
Palcový závit: 27 stupňů, 8 - 120 otáček závitů / palců
Posuv: 8 stupňů, 0,05-0,175 ot./min.
Hmotnost (cca): 210 kg

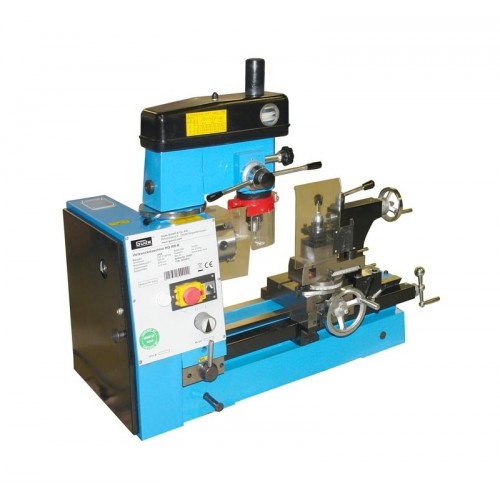

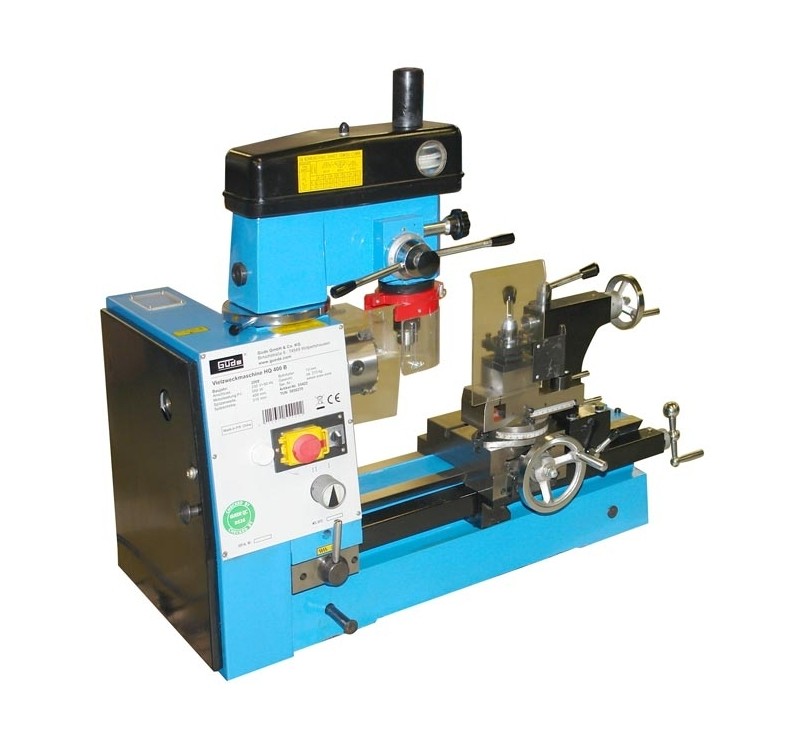

Ilustrační foto:

Obrázky se mohou lišit od originálního produktu/položky.
