Kermi Credo otopné těleso BH 1892x35x471mm QN788, stříbr. lesklá

Popis

Otopné těleso s ventilem pro teplovodní vytápění s klasickými přípojkami.
Připojení zakryté .
Upevnění není zepředu viditelné.
Připojení směřuje dozadu, rozteč připojení závisí na stavební délce.
Možnost provozu přídavného elektrického vytápění, topnou tyč lze namontovat dodatečně
Připojení: 2 x G 3/4“ vnější závit dozadu, rozteč připojení v závislosti na stavební délce,
potrubí výhradně ze stěny.
Přívod topení sériově vlevo (na rohovém ventilu), u diferenčních tlaků do cca 200 mbarů možnost přívodu vpravo (na uzavíracím šroubení) (na základě toho příp. hlučnost).
Není vhodné pro jednotrubkový systém.
Odvzdušnění: G 1/4“ vzadu, vlevo
Vypouštění: G 1/2“ (vnitřní závit) dolů
Provozní tlak: max. 8 bar
Zkušební tlak: 10,4 bar
Provozní podmínky: Teplá voda do 110 °C.
Možnost přídavného elektrického vytápění (max. teplota v přítoku.
Obsah dodávky:
Včetně rohového ventilu, uzavíracího šroubení a termostatické hlavice. Montážní sada je přiložena, splňuje třídy požadavků 1 a 2 podle směrnice VDI 6036. Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny. Všechny viditelné části upevnění v barvě otopného tělesa.

Stavební výška BH:1892mm
Stavební délka BL: 471mm
Stavební hloubka BT: 35mm
Rozteč připojení NA: 385mm
Vzdálenost připevňovacího otvoru ke středu připojovacích trubek H: 1819mm
Vzdálenost vyvrtaných otvorů L: 400mm
Spodní blok trubek H1: 438m
Blok trubek H2: 362mm
Obsah vody: 8,60 l
Barva: stříbr. lesklá

Exponent otopného tělesa n : 1,2411
Tepelný výkon :
75/65-20 °C : 788 W
70/55-20 °C : 638 W
55/45-20 °C : 415 W
70/55-24 °C : 563W
55/45-24 °C : 346 W

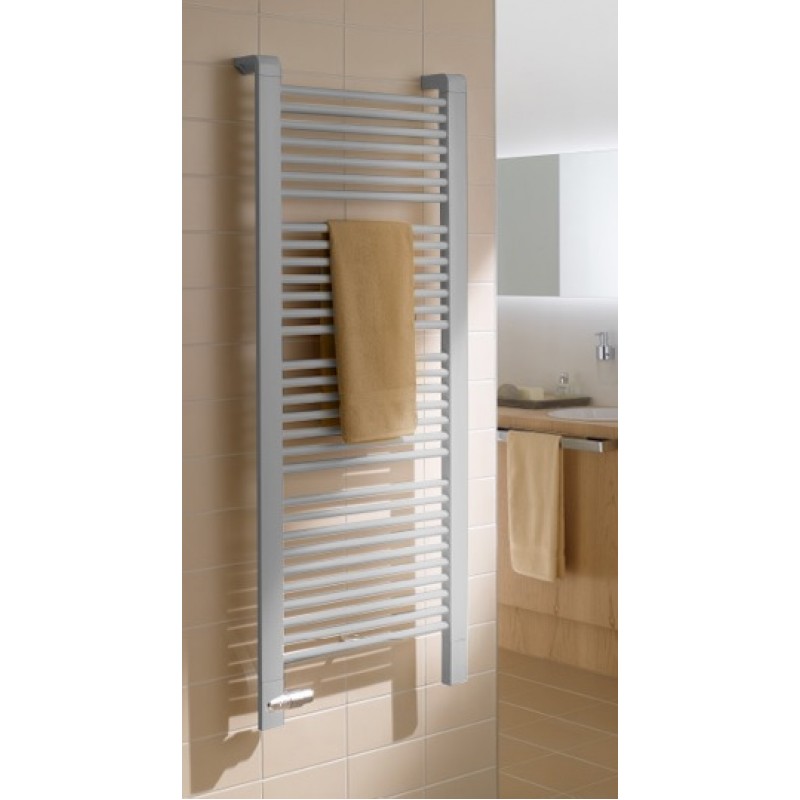

ilustrační foto
