KORADO RADIK deskový radiátor typ MM 21 600 / 1200 21-060120-M0-10

Popis

KORADO deskový radiátor typ MM 21 600 / 1200 21-060120-M0-10

Desková otopná tělesa RADIK MM jsou určena pro moderně řešené otopné soustavy s nuceným oběhem teplonosné látky a horizontálně vedeným rozvodným potrubím pod otopným tělesem v podlaze, ve stěně nebo po stěně zakryté lištou. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek.
Jedinečné konstrukční řešení odlišuje RADIK MM nejen od konkurence, ale také od jednotlivých tradičních modelů RADIK.

Parametry:

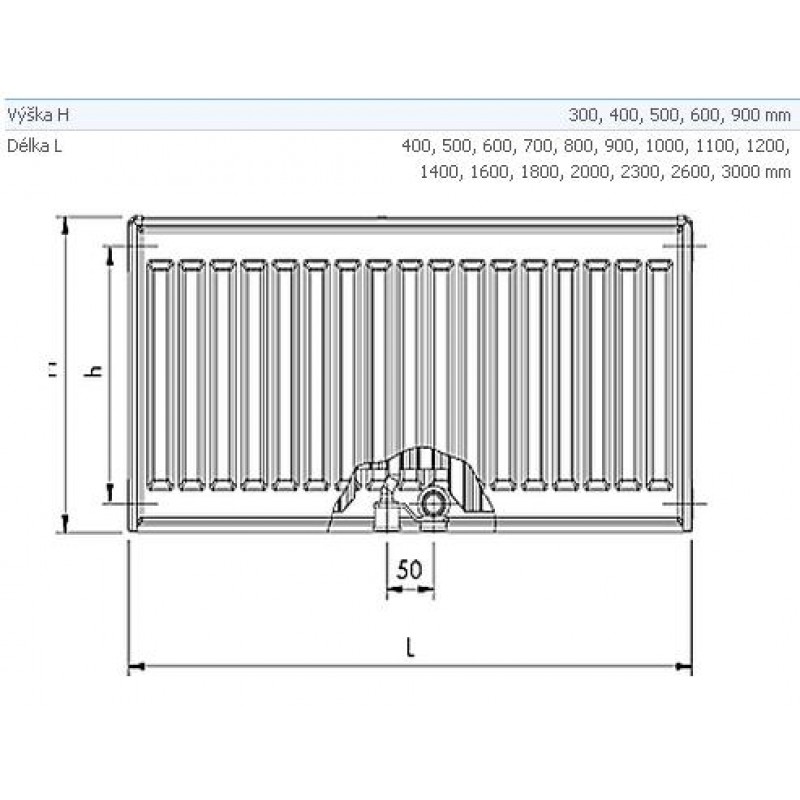

Výška: 600 mm
Délka: 1200 mm

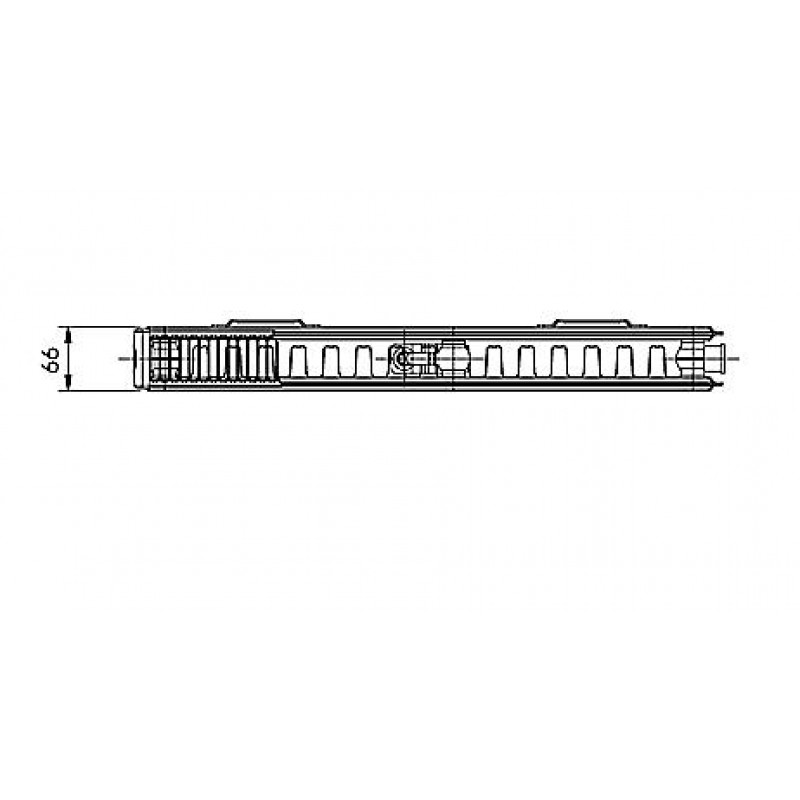

Hloubka: 66 mm
Připojovací rozteč (spodní připojení): 50 mm
Připojovací rozteč (boční připojení): h=H - 54 mm
Připojovací závit: 6 x G1/2" vnitřní
Nejvyšší přípustný provozní přetlak: 1,0 MPa
Nejvyšší přípustná provozní teplota: 110 °C

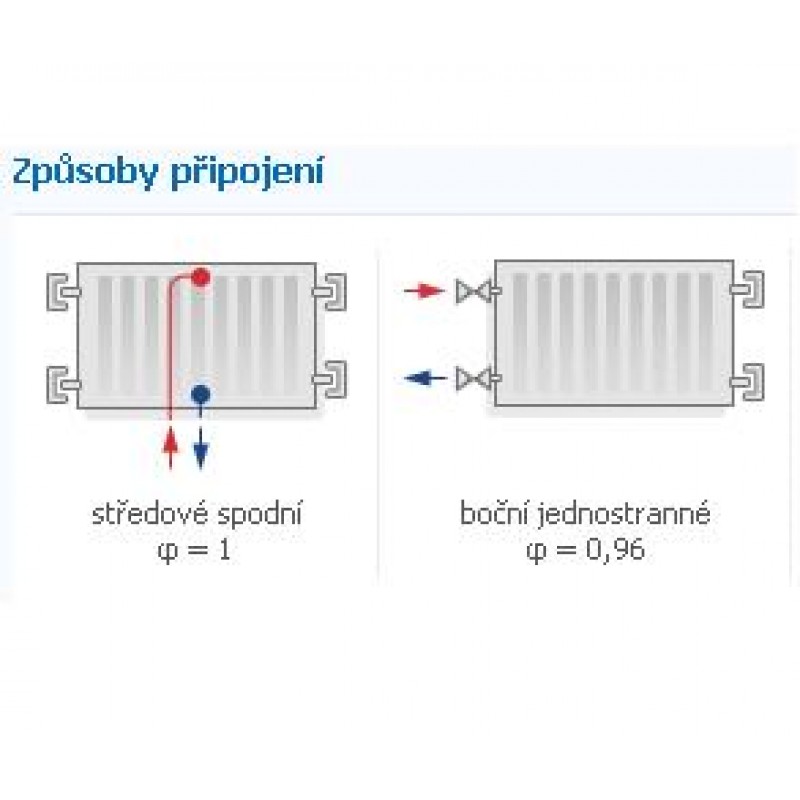

Připojení otopného tělesa: spodní středové, levé nebo pravé boční
Tepelný výkon : 90/70°C 1946 W, 75/65°C 1541 W

Cena je včetně uchycení.

Charakteristické znaky RADIK MM:

řešení vnitřního rozvodu VŠE VE STŘEDU:
-spodní středové připojení na otopnou soustavu s roztečí 50 mm
-jeho středové propojení s deskou otopného tělesa

Deskové otopné těleso BEZ VENTILU.

U spodního středového připojení doporučujeme použít Připojovací armaturu HM.

ARMATURA HM je speciálně vyvinuta pro připojení deskových otopných těles RADIK MM tj. otopného tělesa bez ventilu se spodním připojením s roztečí 50 mm. S výhodou ji lze také použít pro všechna další otopná tělesa KORAlUX a KORATHERM se stejným způsobem připojení na otopnou soustavu.Jedná se o integrovanou armaturu tj. v těle armatury je integrován ventil a regulační uzavírací šroubení a lze tedy odpojit otopné těleso od otopné soustavy bez přerušení provozu. Armatura umožňuje přednastavení průtoku otopným tělesem,
jeho uzavření na vstupu i výstupu a díky termostatické hlavici regulaci tepelného výkonu otopného tělesa v závislosti na teplotě ve vytápěné místnosti. Stupeň přednastavení je dán
počtem otáček kuželky regulačního šroubení z polohy „uzavřeno“. Přednastavení regulačního stupně je reprodukovatelné tj. při uzavření průtoku a následném otevření nedojde ke změně v nastavení regulačního stupně.

Všeobecné údaje
RADIK jsou ocelová desková otopná tělesa s přirozeným prouděním vzduchu kolem jejich přestupní plochy. Jsou vyráběna v jednoduchém, zdvojeném nebo tří deskovém provedení. Základní přestupní plochu tvoří tvarovaná deska s horizontálně a vertikálně uspořádanými kanálky. Pro zvýšení tepelného výkonu je u některých typů na vnitřní stranu desky přivařena přídavná přestupní plocha. Deska je vyrobena ze dvou výlisků z ocelového plechu, které jsou v místě vertikálních prolisů spojeny bodovými a po obvodě švovými sváry. Je použit ocelový plech válcovaný za studena s nízkým obsahem uhlíku, který odpovídá třídě FePO1 podle EN 10130 a EN 10131. Přídavná přestupní plocha je tvarována z ocelového plechu a je bodově přivařena k vertikálním kanálkům desky na straně vzduchu. Toto uspořádání velmi příznivě ovlivňuje přirozené proudění vzduchu kolem přestupní plochy otopného tělesa.

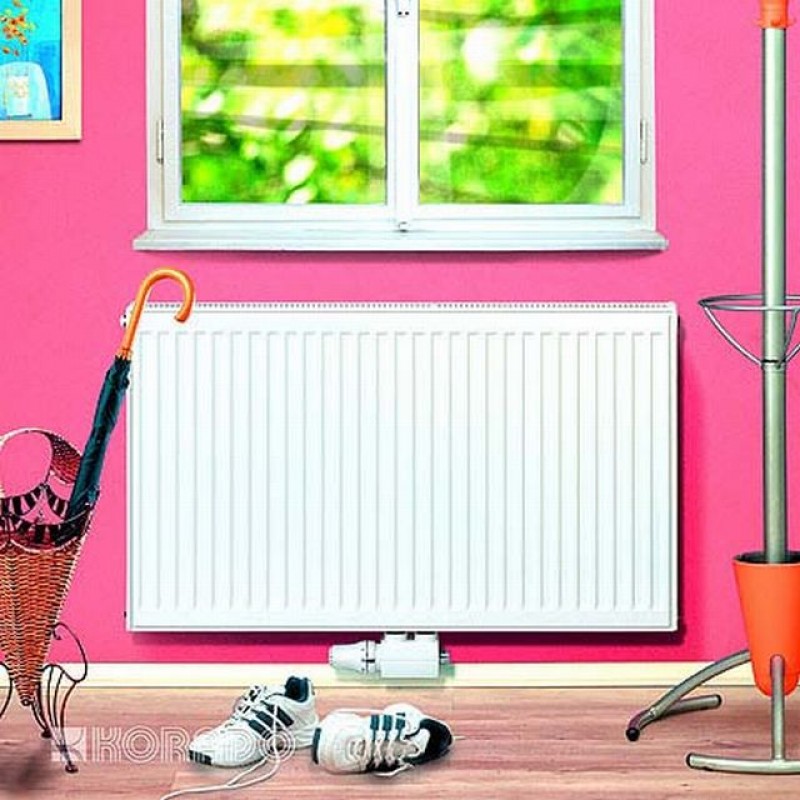

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
