HSFLAMINGO Regulace topení Jablotron HSF21-075

Popis

HSFLAMINGO Regulace topení Jablotron (Oběhové čerpadlo 12V, záložní zdroj, řídící jednotka, teplotní senzory, spalinový termostat, siréna)

Základem systému je unikátní energeticky úsporné čerpadlo CP-201P, řídicí jednotka CP-201M a zálohovací akumulátor SA214. Čerpadlo používá speciální synchronní elektromotor na 12 V. Při výpadku sítě běží čerpadlo přímo z akumulátoru a nevznikají žádné ztráty způsobené převodem napětí. Díky tomu může topný systém fungovat až 24 hodin bez elektřiny. Do systému je navíc možné zapojit zálohovaný regulátor směšovacího ventilu. Při výpadku napájení proto
může pokračovat i řízení teploty na zvolenou hodnotu.

Systém automaticky kontroluje sám sebe a dokáže včas upozornit na případnou poruchu (ztrátu kapacity akumulátoru, mechanické zablokování čerpadla, poškození čidla teploty apod.). Závada se indikuje akustickým
signálem a zobrazením příčiny poruchy na displeji. Na havarijní situaci může upozornit připojená siréna.

Řídicí jednotka CP-201 M obsahuje obvody pro dobíjení zálohovacího akumulátoru
(na výběr je ze dvou typů akumulátoru). Je v ní též zabudován regulátor servoventilu, který je schopen řídit teplotu i při výpadku elektřiny. Výhodou celé koncepce je, že systém provádí automatickou kontrolu všech svých klíčových komponentů a je schopen včas upozornit na případnou závadu (mechanické
zablokování čerpadla, ztrátu kapacity akumulátoru, poruchu teplotního snímače apod.).
Nastavovací prvky čerpadla jsou uvnitř řídicí jednotky, takže je sestava odolná proti neodbornému zásahu (žádná tlačítka na čerpadle).
V případě potřeby lze většinu parametrů jednotky změnit pomocí servisního menu. Tak lze upravit chování systému požadavkům specifické instalace.

Technické parametry CP-201:

- Napájení: 230 V, 50 Hz, příkon max. 40 W (při max.
výkonu čerpadla a max. dobíjení akumulátoru)
- Zálohovací akumulátor (typ SA214): 12 V, 7 Ah nebo 18 Ah
(bezúdržbový olověný, životnost max. 5 let)
- Doba provozu čerpadla z akumulátoru: až 24 hod. (závisí na provozním režimu a typu akumulátoru)
- Příkon čerpadla: 4 – 20 W (závisí na režimu a na průtoku
v soustavě)
- Energetická účinnost čerpadla: dle 622/2012/ES
EEI ? 0,20
- Výtlak čerpadla: max. 4 m
- Objemový průtok čerpadla: max. 2,2 m 3/hod.
- Maximální provozní tlak čerpadla: 1 MPa
- Připojovací šroubení čerpadla: G 1 1
- Rozteč připojovacích přírub čerpadla: 180 mm nebo 130 mm
(dle xxx v označení typu)
- Minimální vstupní tlak čerpadla: 100 kPa (1 bar)
- Teplota kapaliny přepravované čerpadlem: 2 °C až 110 °C
- Výstup pro řízení servomotoru směšovacího ventilu (typ ARA-663): impulzy 24 V stř., max. 2 W, rychlost pohybu
nastavitelná (napájení je zálohované)
- Rozsah nastavení zabudovaného regulátoru teploy: 30 až 70 °C
- Výstup pro nouzové chlazení systému (zavření přívodu vzduchu či otevření ventilu chladicí smyčky): 12 V, max. 1 A
- Signalizace poruchy: zabudovaný displej a akustický signalizátor
- Výstup pro varovnou sirénu: 12 V, max. 0,5 A
- Krytí řídicí jednotky: IP 40
- Rozsah pracovních teplot pro řídicí jednotku: 0 °C až +40 °C
- Rozměry řídicí jednotky: 357 × 297 × 105 mm

Komponenty zálohovaného oběhového čerpadla:

Základní:

CP-201P-XXX - Oběhové čerpadlo se synchronním motorem na 12 V, rozteč 130 mm, 180 mm nebo 130 mm s coulovým připojením

CP-201M Řídicí jednotka s regulátorem pro CP-201P

SA214-XX Zálohova akumulátor - řídicí jednotka jej automaticky
dobíjí a testuje jeho kapacitu, typická životnost 5 let.
Varianta 18 Ah nebo 7 Ah.

Volitelné:

CP-201T Dvojice snímačů teploty - Fixují se stahovací páskou
k potrubí, měří teplotu s přesností +/-2 °C.

CP-201G Teplotní senzor na kouřovod - Montuje se na kouřovod kotle na tuhá paliva, spíná oběhové čerpadlo, pokud teplota kou-
řovodu stoupne nad 105 °C

CP-201A Modul pro řízení otáček čerpadla dle napětí - Modul izolovaného analogového vstupu pro řízení otáček čerpadla.

ARA-663 Servomotor směšovacího ventilu - Řídicí jednotka poskytuje výstup impulsů 24 V/50 Hz, 2 W pro řízení teploty v topném systému i v případě výpadku elektřiny.

SA-105 Varovná siréna - V případě vážných poruch může upozornit signálem, který nelze přeslechnout

CM-2.1.-6.Servomotor vzduchové klapky - Může uzavřít přívod vzduchu do kotle v případě přehřátí, nebo když se přiblíží vybití
zálohovacího akumulátoru


OBSAH BALENÍ:

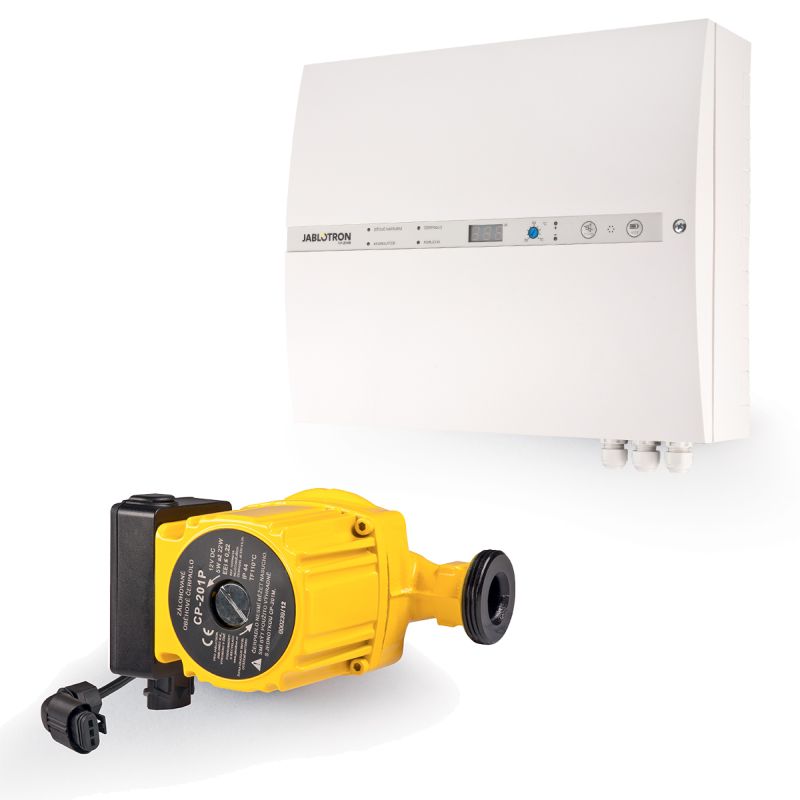

- Oběhové čerpadlo se synchronním motorem na 12V, rozteč 180 mm
- Řídící jednotka

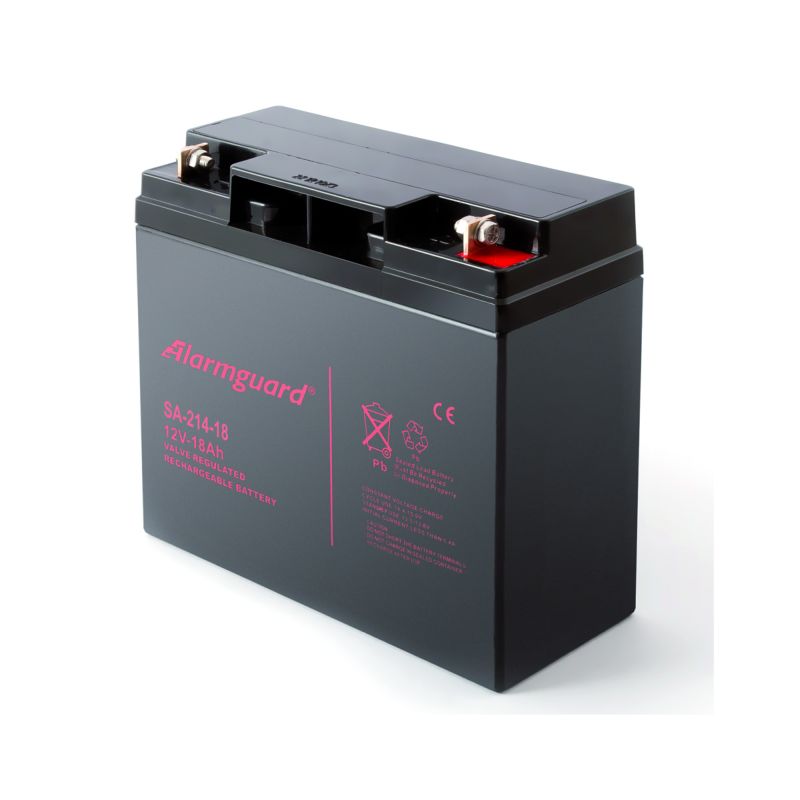

- Zálohovací akumulátor, 12V/18Ah

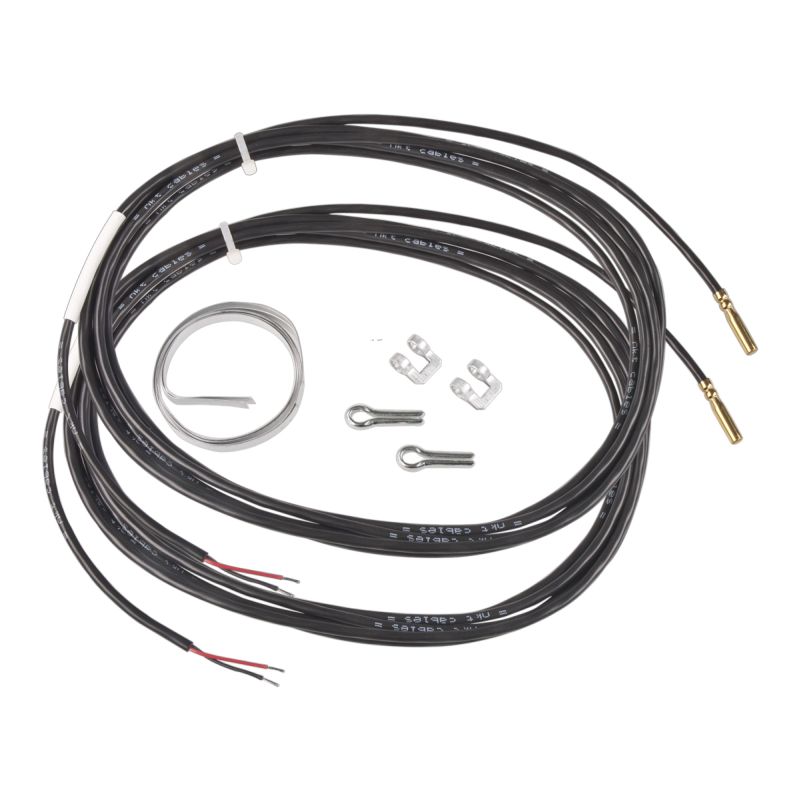

- 2x teplotní senzor

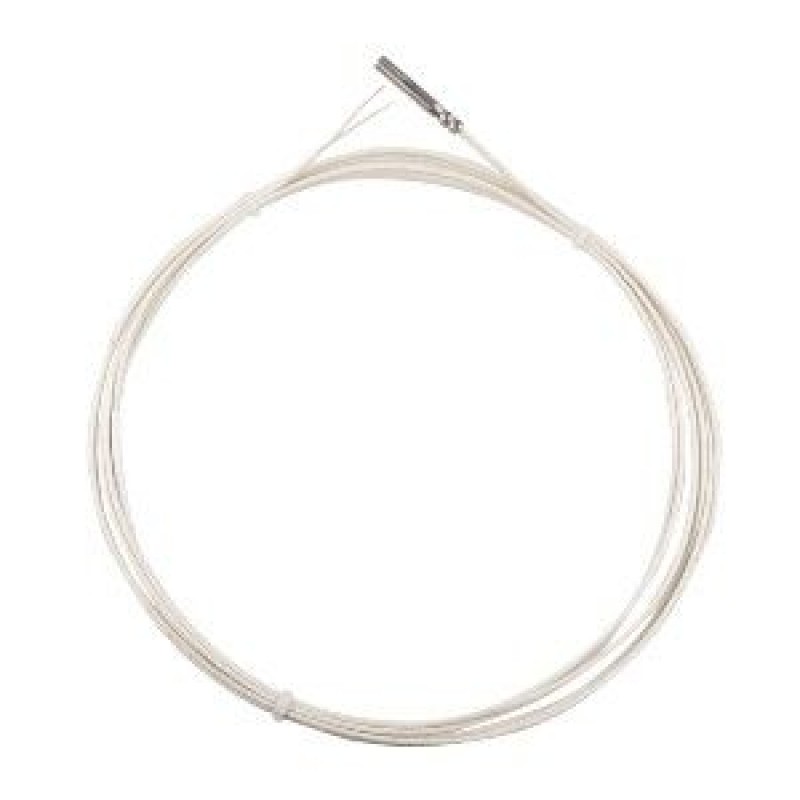

- Spalinový termostat

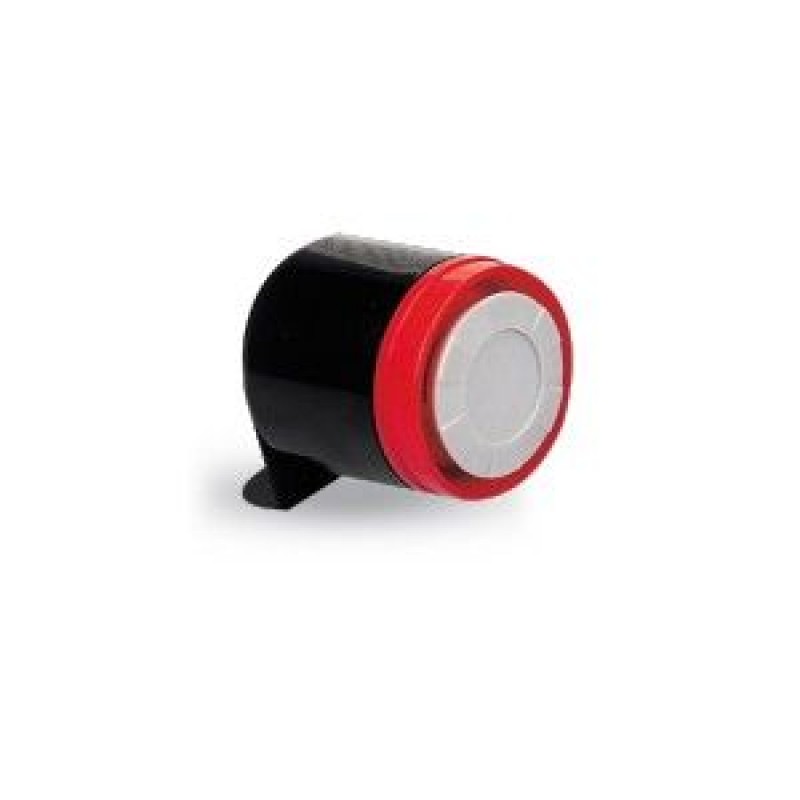

- Externí siréna

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
