HEIMEIER Multibox 4 F s termostatickým ventilem, bílý 9316-00.800
Kód / Model: 9316-00.800
Minimální objednatelné množství tohoto zboží je 1
Podobné produkty
Popis
HEIMEIER Multibox 4 F s termostatickým ventilem, bílý 9316-00.800Barva: kryt a termostatická hlavice F bílá (RAL 9016)
Individuální přímočinná regulace soustav podlahového vytápění s uzavíráním přívodního potrubí
Multibox 4 je určen pro regulaci podlahového nebo stěnového vytápění nebo pro kombinaci podlahového vytápění a vytápění otopnými tělesy. Díky dvěma uzavíracím ventilům, lze uzavřít přívodní i vratné potrubí. Kryt umožňuje korekci montážní pozice v rozsahu 6° na každou stranu. Uchycení krytu je skryto. Barevné provedení v bílé barvě nebo chrom. Základní box lze snadno upevnit do různých stavebních kontrukcí a kompenzovat hloubku uložení v rozmezí do 30 mm.
Technický popis
Použití:
Podlahové nebo stěnové vytápění, kombinované okruhy s otopnými tělesy.
Funkce:
Individuální regulace dle teploty místnosti,
Nastavení,
Uzavírání,
Odvzdušnění
Součástí všech provedení Multibox 4 je přídavný uzavírací ventil přívodního potrubí s odvzdušňováním. Topné plochy lze jednotlivě uzavírat.
Dimensions:
Těleso ventilu DN 15.
Hloubka montážní skříně je 60 mm.
Flexibilní instalaci umožňuje variabilní vzdálenost mezi montážní skříní a krytem (až do 30 mm).
Termostatická hlavice působí naventilový adaptér prostřednictvím kapiláry, která je spojena s kapalinovým čidlem v ovládací části. Vzhled krytu s hlavicí se nemění ani v případě, kdy je základní boc umístěn ve větší hloubce nebo v jiné části stěny.
Vymezovací šrouby navíc dovolují korekci odchylky od svislé montáže v rozsahu až do 6° na každou stranu.

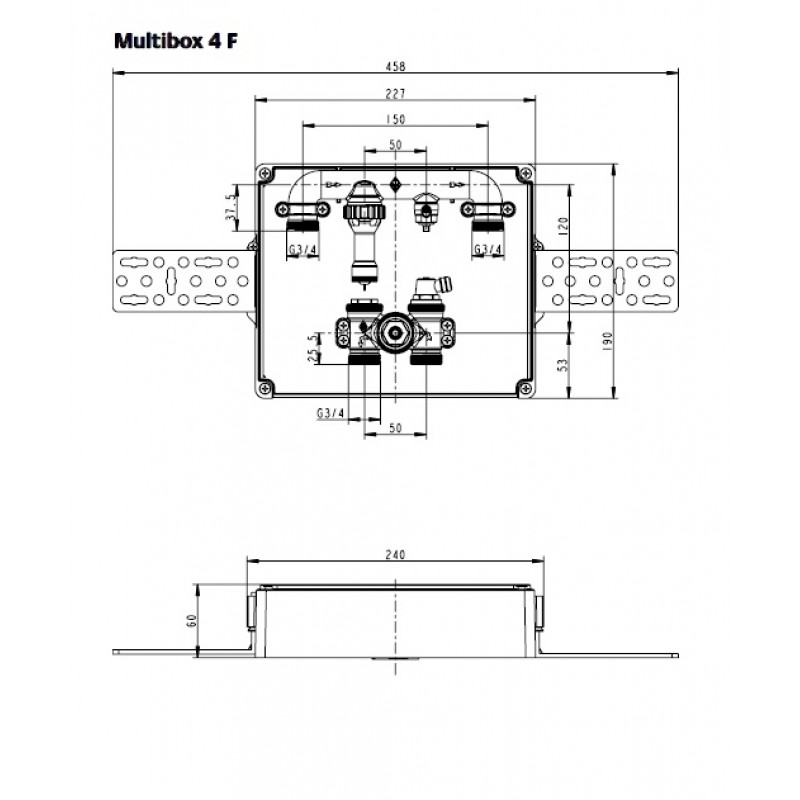

Viz. Rozměry.
Tlaková třída:
PN 10
Rozsah nastavení:
Termostatická hlavice F: 6 °C až 28 °C
Teplota:
Maximální provozní teplota: 90°C
Minimální provozní teplota: 2°C
U všech provedení Multiboxu je nutné předem zkontrolovat a případně upravit teplotu přívodní teplonosné látky tak, aby vyhovovala hygienickým a bezpečnostním předpisům pro podlahové vytápění.
Viz. Informace!
Materiál:
Těleso ventilu: koroziodolný bronz.
O-kroužky: EPDM
Kuželka ventilu: EPDM
Zpětná pružina: nerez
Ventilová vložka: mosaz, PPS (polyfenylsulfid)
Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky. Vnější O-kroužek lze vyměnit pod tlakem.
Plastické části z ABS a PA.
Teplotní čidlo: termostatická hlavice F s kapalinovým čidlem.
Povrchová úprava:
Kryt a viditelné části bílá RAL 9016.
Značení:
TAH, směr toku, II-značka.
Připojení potrubí:
Připojovací závit G3/4" s eurokonusem odpovídá svěrným šroubením pro plastové, vícevrstvé, měděné a přesné ocelové trubky.

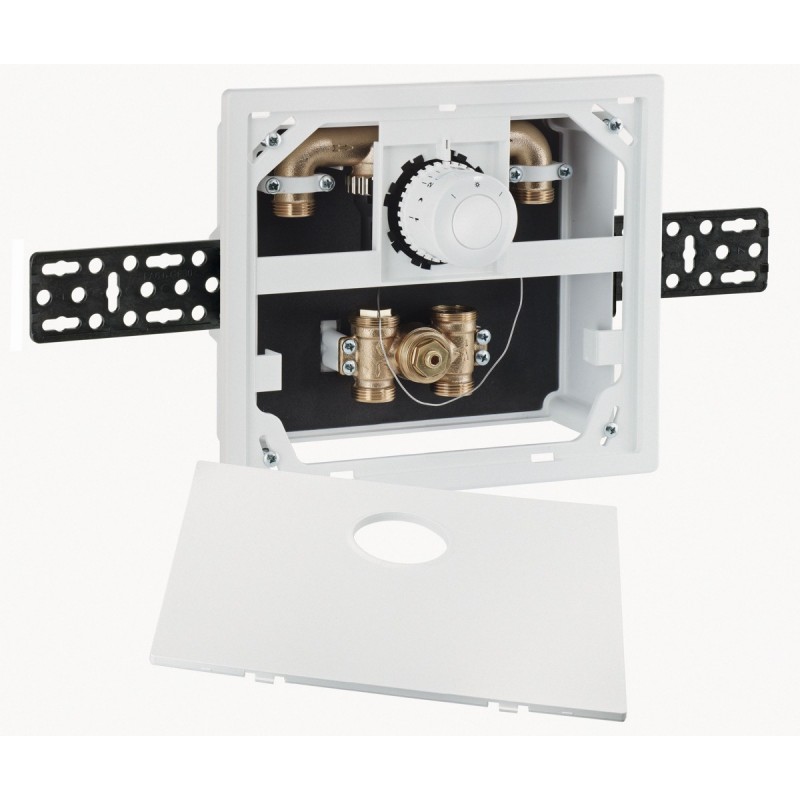

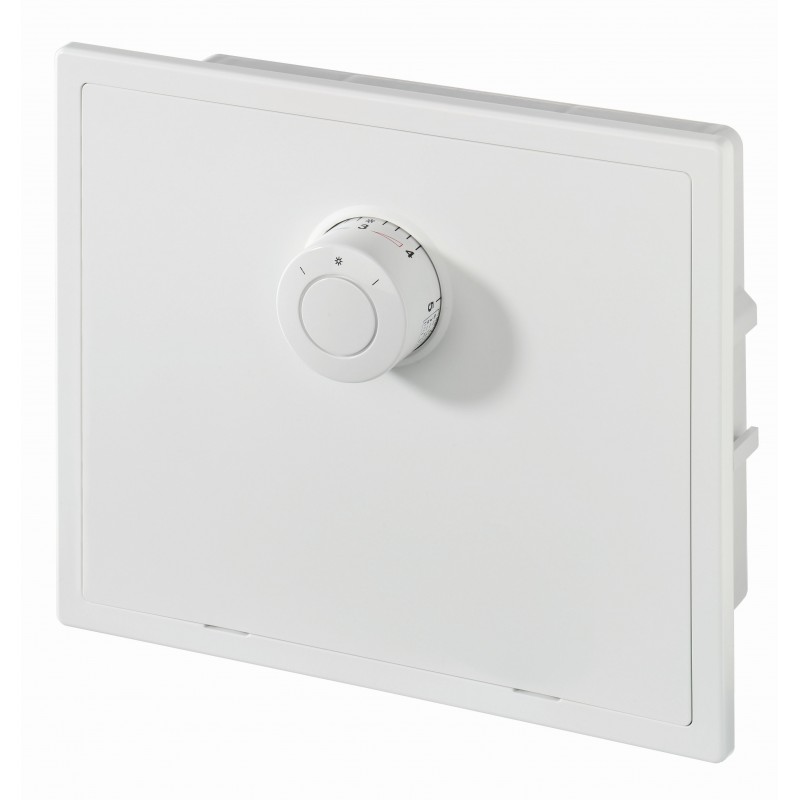

ILUSTRAČNÍ FOTO
