HEIMEIER termostatický ventil A-exact 1/2" (DN 15), axiální 3910-02.000

Popis

HEIMEIER termostatický ventil A-exact 1/2" (DN 15), axiální 3910-02.000

Termostatický radiátorový ventil s automatickým omezením průtoku

Termostatický ventil A-exact je vybaven unikátním regulátorem průtoku, který pracuje zcela automaticky. Požadovaný průtok lze přímo nastavit na tělese termostatického ventilu nastavením odpovídající hodnoty nastavení. Hydraulické vyvážení topného okruhu lze tak provést velmi snadno a rychle. Automatický omezovač průtoku integrovaný v tělese termostatického ventilu zajistí omezení maximálního průtoku dle nastavené hodnoty odpovídající požadovanému výkonu otopného tělesa.

Technický popis

Oblast použití:
Vytápěcí soustavy

Funkce:
Regulace
Omezení průtoku
Uzavírání

Rozměry:
DN 10-20

Tlaková třída:
PN 10

Teploty:
Max. pracovní teplota: 90 °C
Min. pracovní teplota: 10 °C

Tlakové diference (?pv):
Max. tlaková diference: 60 kPa
Min. tlaková diference:
10 – 100 l/h = 10 kPa
100 – 150 l/h = 15 kPa

Rozsah průtoků:
Průtok lze nastavit v rozmezí: 10-150 l/h.
Nastavení z výroby 150 l/h.

Materiál:
Těleso ventilu: koroziodolný bronz
O-kroužky: EPDM
Kuželka ventilu: EPDM
Zpětná pružina: nerez
Ventilová vložka: mosaz, PPS (polyfenylsulfid)
Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky

Povrchová úprava:
Tělo ventilu a šroubení jsou poniklované

Značení:
TAH, DN a šipka směru průtoku. Oranžová ochranná krytka.

Připojení potrubí:
Těleso je určeno pro připojení k závitovým trubkám nebo pomocí svěrného šroubení k měděným, přesným ocelovým a vícevrstvým trubkám (pouze DN 15). Provedení s vnějším závitem umožňuje připojení k plastovým trubkám při použití vhodného svěrného šroubení.

Připojení pro termostatické hlavice a pohony:
IMI Heimeier M30x1.5

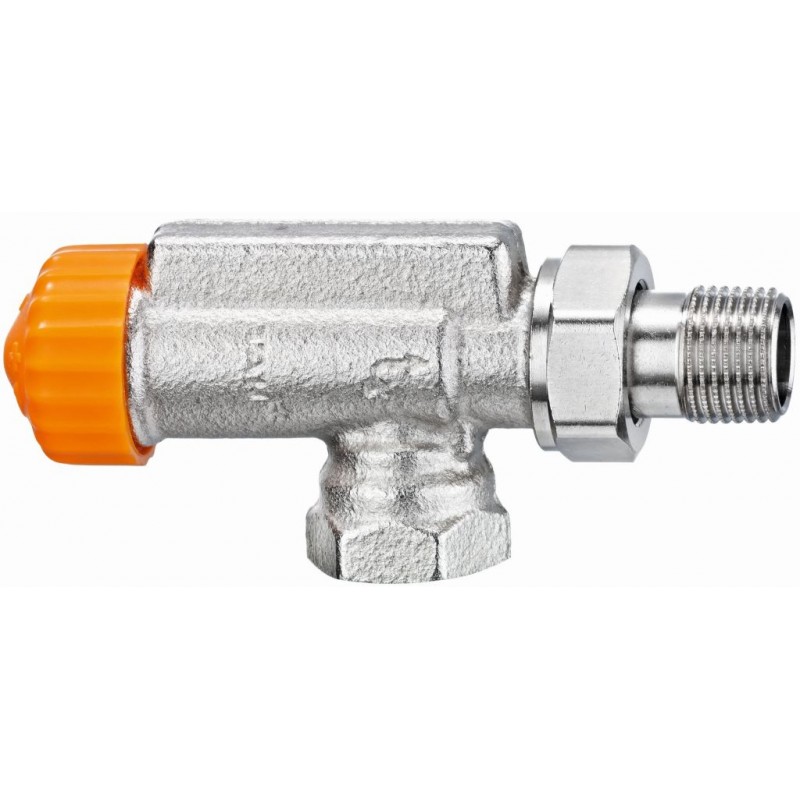

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
